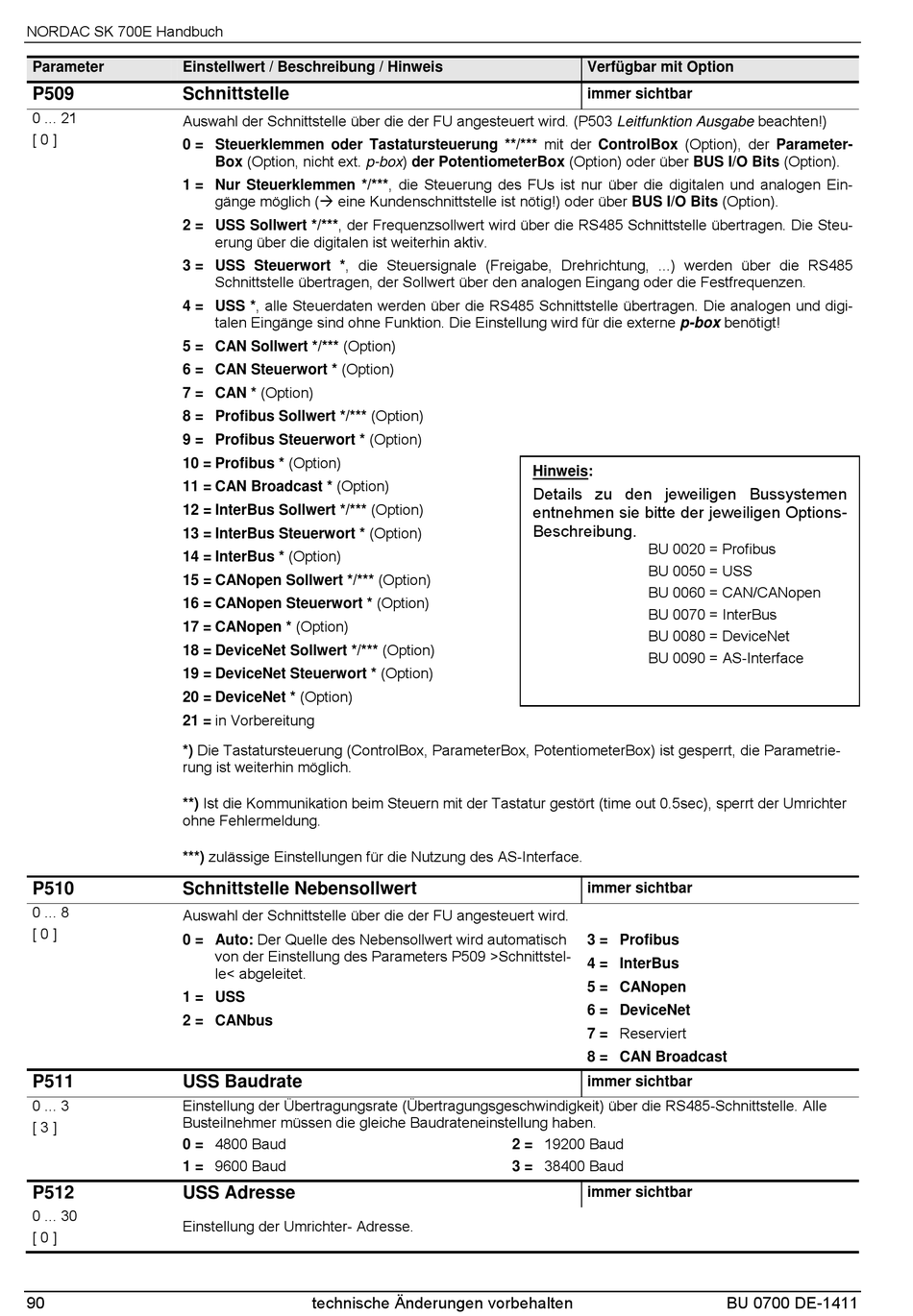

NORDAC SK 700E Handbuch
Parameter Einstellwert / Beschreibung / Hinweis
P509 Schnittstelle
0 ... 21
Auswahl der Schnittstelle über die der FU angesteuert wird. (P503 Leitfunktion Ausgabe beachten!)
[ 0 ]
0 = Steuerklemmen oder Tastatursteuerung **/*** mit der ControlBox (Option), der Parameter-
1 = Nur Steuerklemmen */*** , die Steuerung des FUs ist nur über die digitalen und analogen Ein-
2 = USS Sollwert */*** , der Frequenzsollwert wird über die RS485 Schnittstelle übertragen. Die Steu-
3 = USS Steuerwort * , die Steuersignale (Freigabe, Drehrichtung, ...) werden über die RS485
4 = USS * , alle Steuerdaten werden über die RS485 Schnittstelle übertragen. Die analogen und digi-
5 = CAN Sollwert */*** (Option)
6 = CAN Steuerwort * (Option)
7 = CAN * (Option)
8 = Profibus Sollwert */*** (Option)
9 = Profibus Steuerwort * (Option)
10 = Profibus * (Option)
11 = CAN Broadcast * (Option)
12 = InterBus Sollwert */*** (Option)
13 = InterBus Steuerwort * (Option)
14 = InterBus * (Option)
15 = CANopen Sollwert */*** (Option)
16 = CANopen Steuerwort * (Option)
17 = CANopen * (Option)
18 = DeviceNet Sollwert */*** (Option)
19 = DeviceNet Steuerwort * (Option)
20 = DeviceNet * (Option)
21 = in Vorbereitung
*) Die Tastatursteuerung (ControlBox, ParameterBox, PotentiometerBox) ist gesperrt, die Parametrie-
rung ist weiterhin möglich.
**) Ist die Kommunikation beim Steuern mit der Tastatur gestört (time out 0.5sec), sperrt der Umrichter
ohne Fehlermeldung.
***) zulässige Einstellungen für die Nutzung des AS-Interface.
P510 Schnittstelle Nebensollwert
0 ... 8
Auswahl der Schnittstelle über die der FU angesteuert wird.
[ 0 ]
0 = Auto: Der Quelle des Nebensollwert wird automatisch
1 = USS
2 = CANbus
P511 USS Baudrate
0 ... 3 Einstellung der Übertragungsrate (Übertragungsgeschwindigkeit) über die RS485-Schnittstelle. Alle
Busteilnehmer müssen die gleiche Baudrateneinstellung haben.
[ 3 ]
0 = 4800 Baud
1 = 9600 Baud
P512 USS Adresse
0 ... 30
Einstellung der Umrichter- Adresse.
[ 0 ]
90
Box (Option, nicht ext. p-box ) der PotentiometerBox (Option) oder über BUS I/O Bits (Option).
gänge möglich (  eine Kundenschnittstelle ist nötig!) oder über BUS I/O Bits (Option).
erung über die digitalen ist weiterhin aktiv.
Schnittstelle übertragen, der Sollwert über den analogen Eingang oder die Festfrequenzen.
talen Eingänge sind ohne Funktion. Die Einstellung wird für die externe p-box benötigt!
von der Einstellung des Parameters P509 >Schnittstel-
le< abgeleitet.
technische Änderungen vorbehalten
Verfügbar mit Option
immer sichtbar
Hinweis:
Details zu den jeweiligen Bussystemen
entnehmen sie bitte der jeweiligen Options-
Beschreibung.
BU 0020 = Profibus
BU 0050 = USS
BU 0060 = CAN/CANopen
BU 0070 = InterBus
BU 0080 = DeviceNet
BU 0090 = AS-Interface
immer sichtbar
3 = Profibus
4 = InterBus
5 = CANopen
6 = DeviceNet
7 = Reserviert
8 = CAN Broadcast
immer sichtbar
2 = 19200 Baud
3 = 38400 Baud
immer sichtbar
BU 0700 DE-1411
