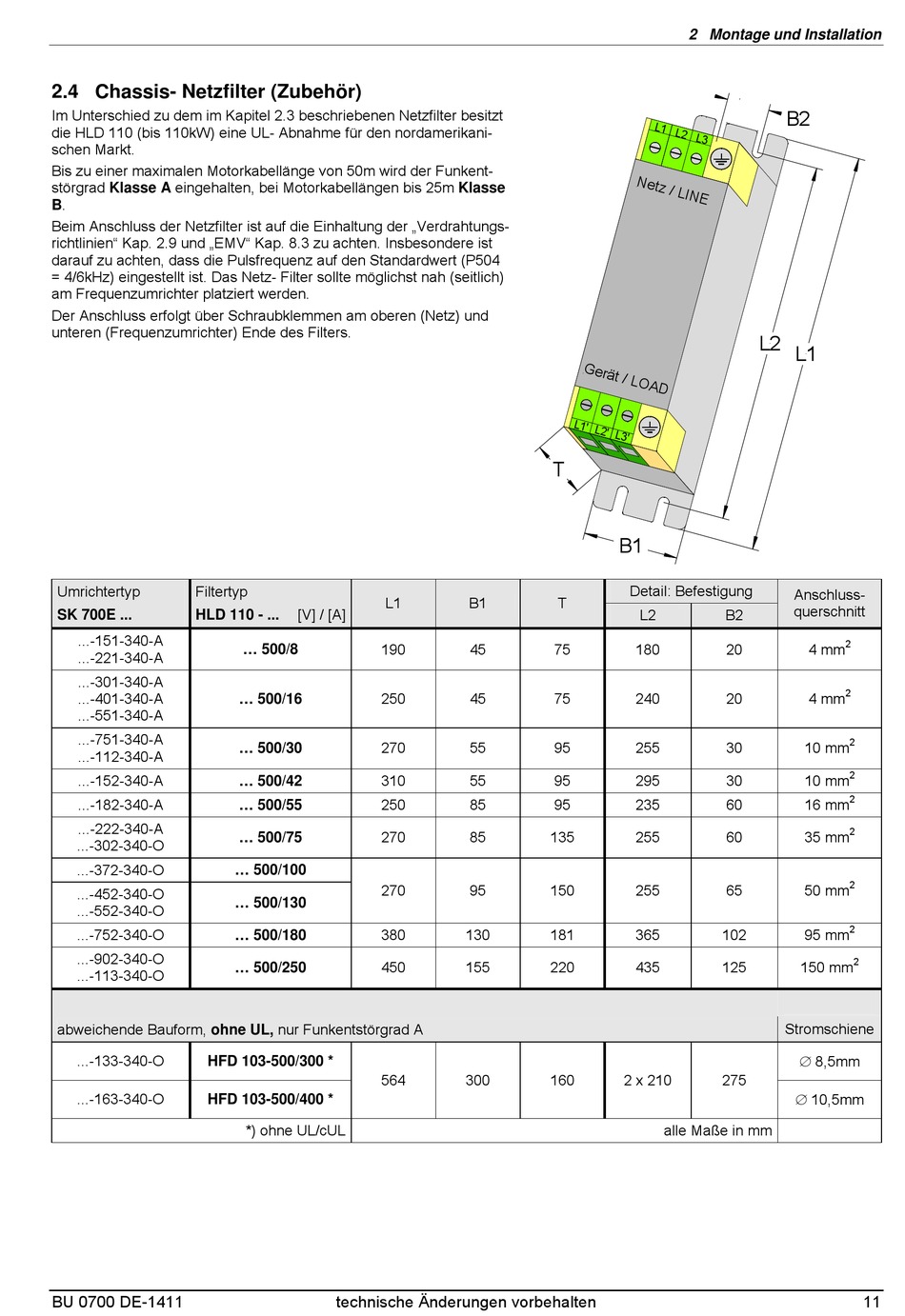

2.4 Chassis- Netzfilter (Zubehör)
Im Unterschied zu dem im Kapitel 2.3 beschriebenen Netzfilter besitzt
die HLD 110 (bis 110kW) eine UL- Abnahme für den nordamerikani-
schen Markt.
Bis zu einer maximalen Motorkabellänge von 50m wird der Funkent-
störgrad Klasse A eingehalten, bei Motorkabellängen bis 25m Klasse
B.
Beim Anschluss der Netzfilter ist auf die Einhaltung der „Verdrahtungs-
richtlinien" Kap. 2.9 und „EMV" Kap. 8.3 zu achten. Insbesondere ist
darauf zu achten, dass die Pulsfrequenz auf den Standardwert (P504
= 4/6kHz) eingestellt ist. Das Netz- Filter sollte möglichst nah (seitlich)
am Frequenzumrichter platziert werden.
Der Anschluss erfolgt über Schraubklemmen am oberen (Netz) und
unteren (Frequenzumrichter) Ende des Filters.
Umrichtertyp
Filtertyp
SK 700E ...
HLD 110 - ...
...-151-340-A
...-221-340-A
...-301-340-A
...-401-340-A
...-551-340-A
...-751-340-A
...-112-340-A
...-152-340-A
...-182-340-A
...-222-340-A
...-302-340-O
...-372-340-O
...-452-340-O
...-552-340-O
...-752-340-O
...-902-340-O
...-113-340-O
abweichende Bauform, ohne UL, nur Funkentstörgrad A
...-133-340-O
HFD 103-500/300 *
...-163-340-O
HFD 103-500/400 *
BU 0700 DE-1411
L1
[V] / [A]
190
... 500/8
250
... 500/16
270
... 500/30
310
... 500/42
250
... 500/55
270
... 500/75
... 500/100
270
... 500/130
380
... 500/180
450
... 500/250
564
*) ohne UL/cUL
technische Änderungen vorbehalten
T
B1
Detail: Befestigung
B1
T
45
75
180
45
75
240
55
95
255
55
95
295
85
95
235
85
135
255
95
150
255
130
181
365
155
220
435
300
160
2 x 210
2 Montage und Installation
B2
L2
L1
Anschluss-
querschnitt
L2
B2
20
4 mm
20
4 mm
30
10 mm
30
10 mm
60
16 mm
60
35 mm
65
50 mm
102
95 mm
125
150 mm
Stromschiene
8,5mm
275
10,5mm
alle Maße in mm
2
2
2
2
2
2
2
2
2
11
