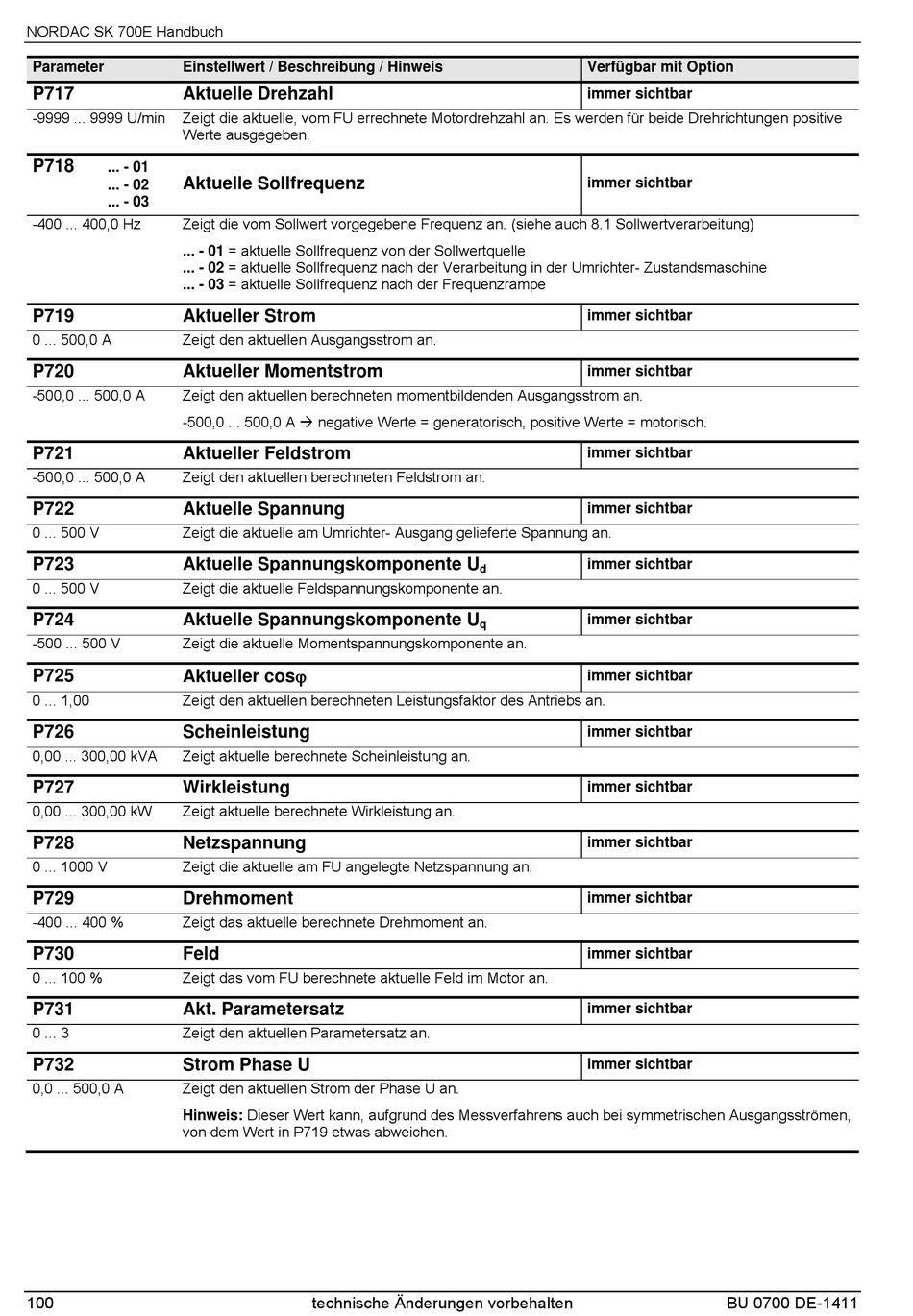

NORDAC SK 700E Handbuch
Parameter
Einstellwert / Beschreibung / Hinweis
P717
Aktuelle Drehzahl
-9999 ... 9999 U/min
Zeigt die aktuelle, vom FU errechnete Motordrehzahl an. Es werden für beide Drehrichtungen positive
Werte ausgegeben.
P718
... - 01
Aktuelle Sollfrequenz
... - 02
... - 03
-400 ... 400,0 Hz
Zeigt die vom Sollwert vorgegebene Frequenz an. (siehe auch 8.1 Sollwertverarbeitung)
... - 01 = aktuelle Sollfrequenz von der Sollwertquelle
... - 02 = aktuelle Sollfrequenz nach der Verarbeitung in der Umrichter- Zustandsmaschine
... - 03 = aktuelle Sollfrequenz nach der Frequenzrampe
P719
Aktueller Strom
0 ... 500,0 A
Zeigt den aktuellen Ausgangsstrom an.
P720
Aktueller Momentstrom
-500,0 ... 500,0 A
Zeigt den aktuellen berechneten momentbildenden Ausgangsstrom an.
-500,0 ... 500,0 A negative Werte = generatorisch, positive Werte = motorisch.
P721
Aktueller Feldstrom
-500,0 ... 500,0 A
Zeigt den aktuellen berechneten Feldstrom an.
P722
Aktuelle Spannung
0 ... 500 V
Zeigt die aktuelle am Umrichter- Ausgang gelieferte Spannung an.
P723
Aktuelle Spannungskomponente U
0 ... 500 V
Zeigt die aktuelle Feldspannungskomponente an.
P724
Aktuelle Spannungskomponente U
-500 ... 500 V
Zeigt die aktuelle Momentspannungskomponente an.
P725
Aktueller cos
0 ... 1,00
Zeigt den aktuellen berechneten Leistungsfaktor des Antriebs an.
P726
Scheinleistung
0,00 ... 300,00 kVA
Zeigt aktuelle berechnete Scheinleistung an.
P727
Wirkleistung
0,00 ... 300,00 kW
Zeigt aktuelle berechnete Wirkleistung an.
P728
Netzspannung
0 ... 1000 V
Zeigt die aktuelle am FU angelegte Netzspannung an.
P729
Drehmoment
-400 ... 400 %
Zeigt das aktuelle berechnete Drehmoment an.
P730
Feld
0 ... 100 %
Zeigt das vom FU berechnete aktuelle Feld im Motor an.
P731
Akt. Parametersatz
0 ... 3
Zeigt den aktuellen Parametersatz an.
P732
Strom Phase U
0,0 ... 500,0 A
Zeigt den aktuellen Strom der Phase U an.
Hinweis: Dieser Wert kann, aufgrund des Messverfahrens auch bei symmetrischen Ausgangsströmen,
von dem Wert in P719 etwas abweichen.
100
d
q
technische Änderungen vorbehalten
Verfügbar mit Option
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
immer sichtbar
BU 0700 DE-1411
