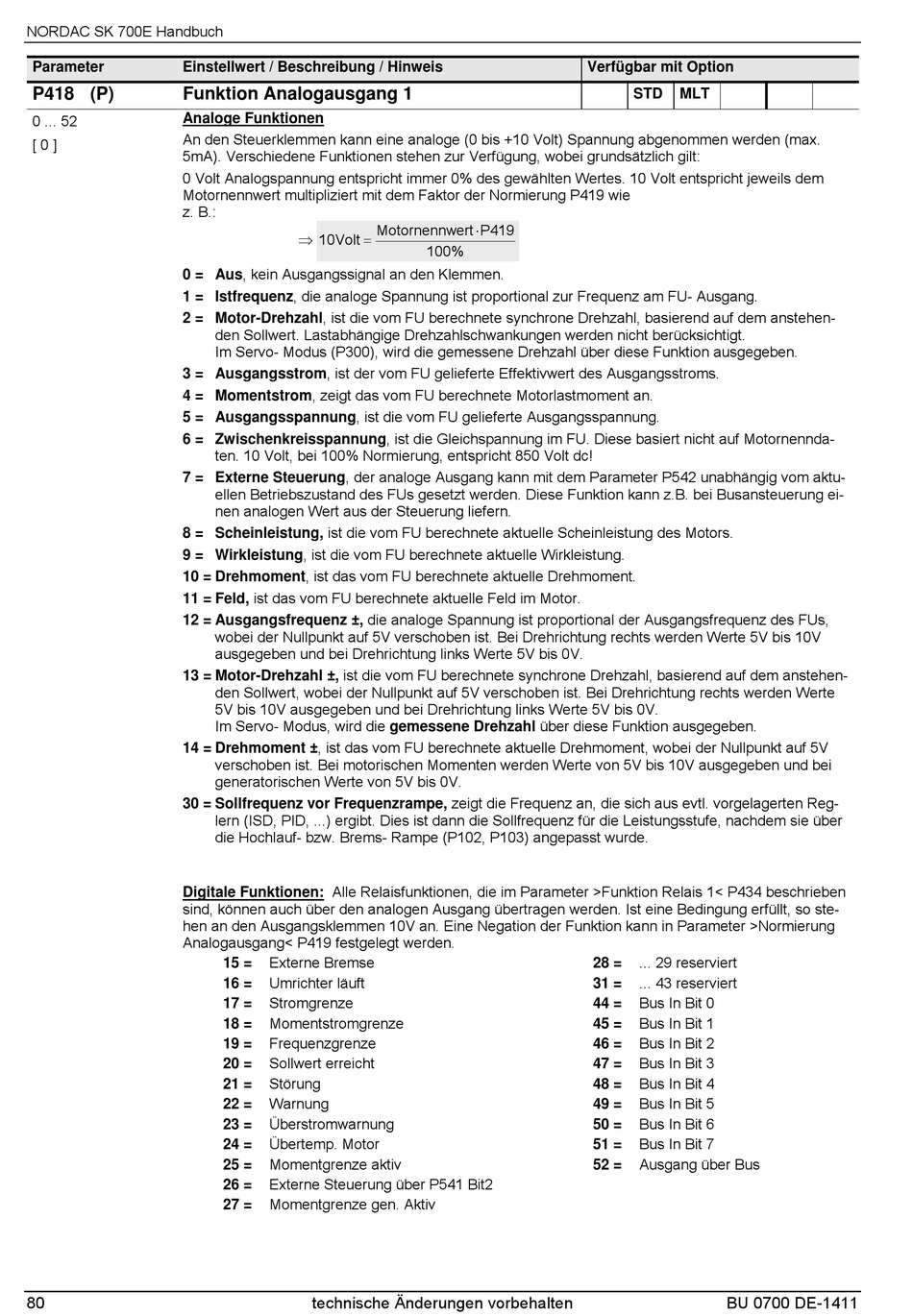

NORDAC SK 700E Handbuch
Parameter
Einstellwert / Beschreibung / Hinweis
P418 (P)
Funktion Analogausgang 1
0 ... 52
Analoge Funktionen
An den Steuerklemmen kann eine analoge (0 bis +10 Volt) Spannung abgenommen werden (max.
[ 0 ]
5mA). Verschiedene Funktionen stehen zur Verfügung, wobei grundsätzlich gilt:
0 Volt Analogspannung entspricht immer 0% des gewählten Wertes. 10 Volt entspricht jeweils dem
Motornennwert multipliziert mit dem Faktor der Normierung P419 wie
z. B.:
0 = Aus , kein Ausgangssignal an den Klemmen.
1 = Istfrequenz , die analoge Spannung ist proportional zur Frequenz am FU- Ausgang.
2 = Motor-Drehzahl , ist die vom FU berechnete synchrone Drehzahl, basierend auf dem anstehen-
3 = Ausgangsstrom , ist der vom FU gelieferte Effektivwert des Ausgangsstroms.
4 = Momentstrom , zeigt das vom FU berechnete Motorlastmoment an.
5 = Ausgangsspannung , ist die vom FU gelieferte Ausgangsspannung.
6 = Zwischenkreisspannung , ist die Gleichspannung im FU. Diese basiert nicht auf Motornennda-
7 = Externe Steuerung , der analoge Ausgang kann mit dem Parameter P542 unabhängig vom aktu-
8 = Scheinleistung, ist die vom FU berechnete aktuelle Scheinleistung des Motors.
9 = Wirkleistung , ist die vom FU berechnete aktuelle Wirkleistung.
10 = Drehmoment , ist das vom FU berechnete aktuelle Drehmoment.
11 = Feld, ist das vom FU berechnete aktuelle Feld im Motor.
12 = Ausgangsfrequenz ±, die analoge Spannung ist proportional der Ausgangsfrequenz des FUs,
13 = Motor-Drehzahl ±, ist die vom FU berechnete synchrone Drehzahl, basierend auf dem anstehen-
14 = Drehmoment ± , ist das vom FU berechnete aktuelle Drehmoment, wobei der Nullpunkt auf 5V
30 = Sollfrequenz vor Frequenzrampe, zeigt die Frequenz an, die sich aus evtl. vorgelagerten Reg-
Digitale Funktionen: Alle Relaisfunktionen, die im Parameter >Funktion Relais 1< P434 beschrieben
sind, können auch über den analogen Ausgang übertragen werden. Ist eine Bedingung erfüllt, so ste-
hen an den Ausgangsklemmen 10V an. Eine Negation der Funktion kann in Parameter >Normierung
Analogausgang< P419 festgelegt werden.
80
Motornennw
10Volt
den Sollwert. Lastabhängige Drehzahlschwankungen werden nicht berücksichtigt.
Im Servo- Modus (P300), wird die gemessene Drehzahl über diese Funktion ausgegeben.
ten. 10 Volt, bei 100% Normierung, entspricht 850 Volt dc!
ellen Betriebszustand des FUs gesetzt werden. Diese Funktion kann z.B. bei Busansteuerung ei-
nen analogen Wert aus der Steuerung liefern.
wobei der Nullpunkt auf 5V verschoben ist. Bei Drehrichtung rechts werden Werte 5V bis 10V
ausgegeben und bei Drehrichtung links Werte 5V bis 0V.
den Sollwert, wobei der Nullpunkt auf 5V verschoben ist. Bei Drehrichtung rechts werden Werte
5V bis 10V ausgegeben und bei Drehrichtung links Werte 5V bis 0V.
Im Servo- Modus, wird die gemessene Drehzahl über diese Funktion ausgegeben.
verschoben ist. Bei motorischen Momenten werden Werte von 5V bis 10V ausgegeben und bei
generatorischen Werte von 5V bis 0V.
lern (ISD, PID, ...) ergibt. Dies ist dann die Sollfrequenz für die Leistungsstufe, nachdem sie über
die Hochlauf- bzw. Brems- Rampe (P102, P103) angepasst wurde.
Externe Bremse
15 =
Umrichter läuft
16 =
Stromgrenze
17 =
Momentstromgrenze
18 =
Frequenzgrenze
19 =
Sollwert erreicht
20 =
Störung
21 =
Warnung
22 =
Überstromwarnung
23 =
Übertemp. Motor
24 =
Momentgrenze aktiv
25 =
Externe Steuerung über P541 Bit2
26 =
Momentgrenze gen. Aktiv
27 =
technische Änderungen vorbehalten
Verfügbar mit Option
ert
P419
100%
28 =
31 =
44 =
45 =
46 =
47 =
48 =
49 =
50 =
51 =
52 =
STD
MLT
... 29 reserviert
... 43 reserviert
Bus In Bit 0
Bus In Bit 1
Bus In Bit 2
Bus In Bit 3
Bus In Bit 4
Bus In Bit 5
Bus In Bit 6
Bus In Bit 7
Ausgang über Bus
BU 0700 DE-1411
