Montage der Sondererweiterungen
HINWEIS
Installationen dürfen nur von qualifiziertem Personal
unter besonderer Berücksichtigung der Sicherheits-
und Warnhinweise vorgenommen werden.
Kundenschnittstellen auf keinen Fall unter Spannung
ein- oder ausstecken.
1.
Netzspannung ausschalten, Wartezeit beachten.
2.
Abdeckgitter des Anschlussbereichs durch Lösen von 2 Schrauben
entfernen und den Gerätedeckel heraushebeln (Schlitze) oder einfach
abziehen.
3.
Verriegelungshebel auf Stellung „ open ".
4.
Sondererweiterung mit leichtem Druck in die untere Führungsschiene
einstecken, bis es einrastet.
5.
Verriegelungshebel auf Stellung „ closed ".
6.
Anschlussstecker durch betätigen der Entriegelung abziehen und die
nötigen Anschlüsse vornehmen. Anschließend die Stecker aufstecken,
bis sie einrasten
7.
Alle Abdeckungen wieder anbringen.
BU 0700 DE-1411
technische Änderungen vorbehalten

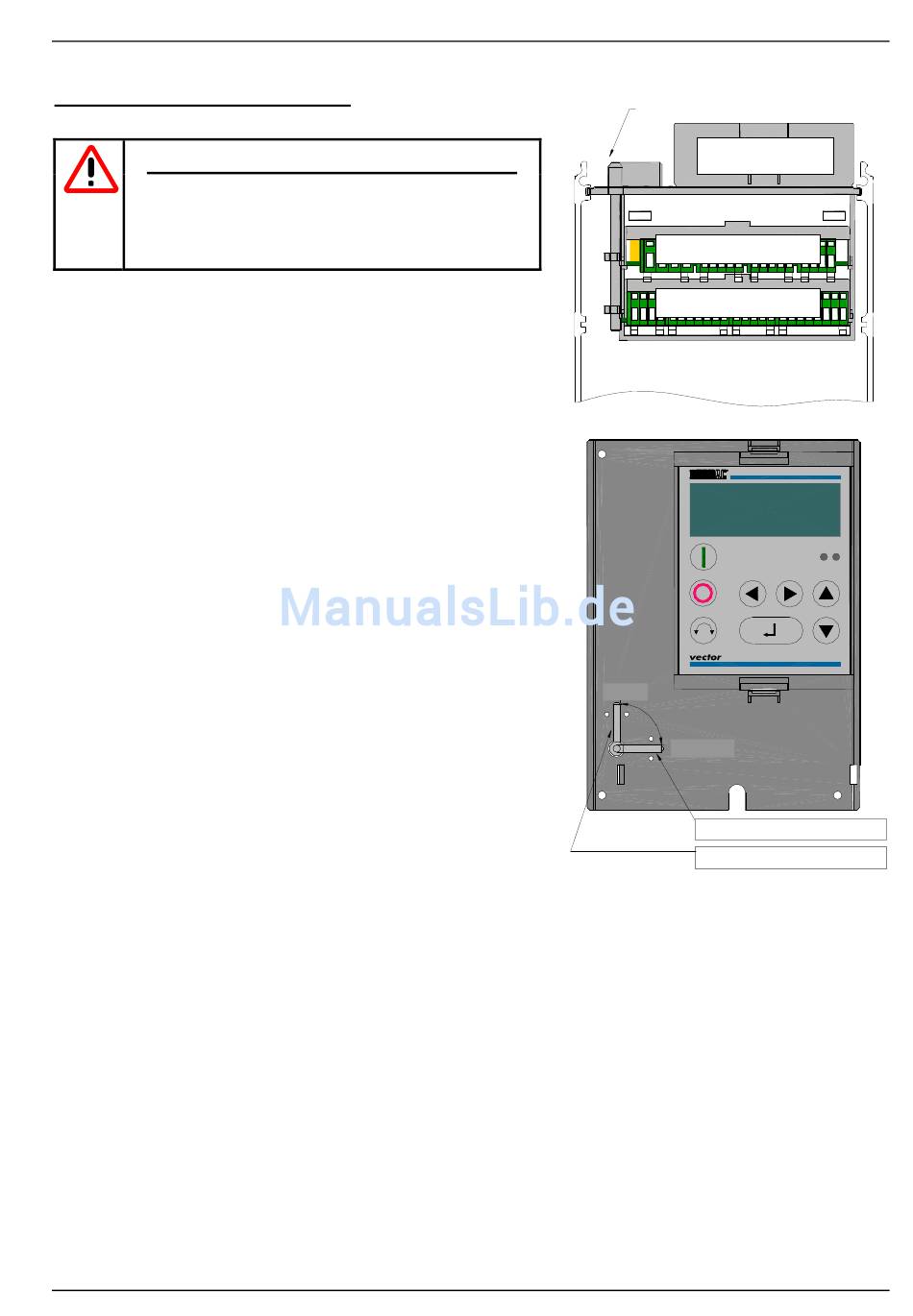

3.3 Sonder Erweiterung
Verriegelungsstift
Technologiebox
Kundenschnittstelle
Sondererweiterung
OPEN
CLOSED
Verriegelung geschlossen
Verriegelung geöffnet
