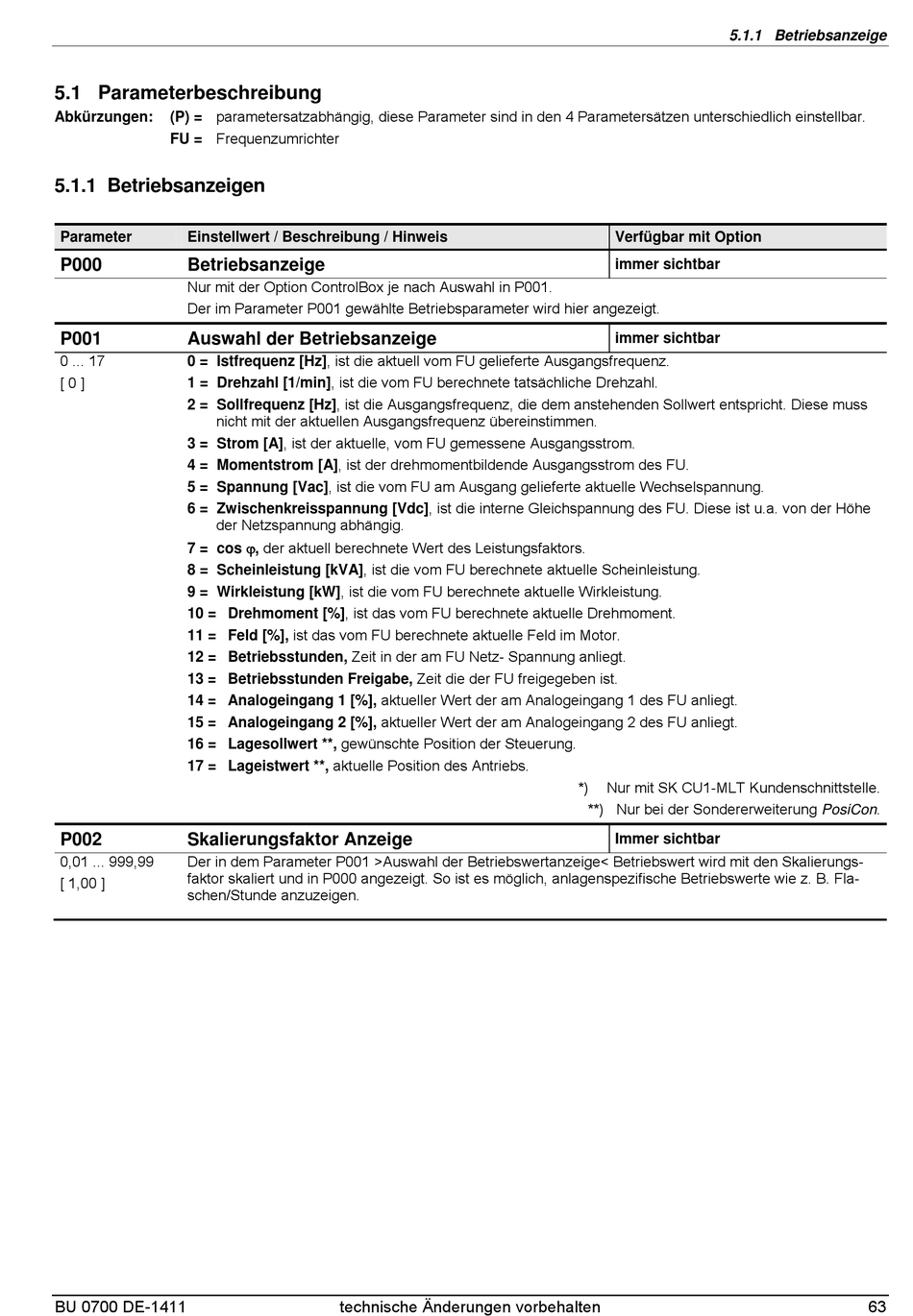

5.1 Parameterbeschreibung
(P) = parametersatzabhängig, diese Parameter sind in den 4 Parametersätzen unterschiedlich einstellbar.
Abkürzungen:
FU = Frequenzumrichter
5.1.1 Betriebsanzeigen
Parameter
Einstellwert / Beschreibung / Hinweis
P000
Betriebsanzeige
Nur mit der Option ControlBox je nach Auswahl in P001.
Der im Parameter P001 gewählte Betriebsparameter wird hier angezeigt.
P001
Auswahl der Betriebsanzeige
0 ... 17
0 = Istfrequenz [Hz] , ist die aktuell vom FU gelieferte Ausgangsfrequenz.
1 = Drehzahl [1/min] , ist die vom FU berechnete tatsächliche Drehzahl.
[ 0 ]
2 = Sollfrequenz [Hz] , ist die Ausgangsfrequenz, die dem anstehenden Sollwert entspricht. Diese muss
nicht mit der aktuellen Ausgangsfrequenz übereinstimmen.
3 = Strom [A] , ist der aktuelle, vom FU gemessene Ausgangsstrom.
4 = Momentstrom [A] , ist der drehmomentbildende Ausgangsstrom des FU.
5 = Spannung [Vac] , ist die vom FU am Ausgang gelieferte aktuelle Wechselspannung.
6 = Zwischenkreisspannung [Vdc] , ist die interne Gleichspannung des FU. Diese ist u.a. von der Höhe
der Netzspannung abhängig.
7 = cos , der aktuell berechnete Wert des Leistungsfaktors.
8 = Scheinleistung [kVA] , ist die vom FU berechnete aktuelle Scheinleistung.
9 = Wirkleistung [kW] , ist die vom FU berechnete aktuelle Wirkleistung.
10 = Drehmoment [%] , ist das vom FU berechnete aktuelle Drehmoment.
11 = Feld [%], ist das vom FU berechnete aktuelle Feld im Motor.
12 = Betriebsstunden, Zeit in der am FU Netz- Spannung anliegt.
13 = Betriebsstunden Freigabe, Zeit die der FU freigegeben ist.
14 = Analogeingang 1 [%], aktueller Wert der am Analogeingang 1 des FU anliegt.
15 = Analogeingang 2 [%], aktueller Wert der am Analogeingang 2 des FU anliegt.
16 = Lagesollwert **, gewünschte Position der Steuerung.
17 = Lageistwert **, aktuelle Position des Antriebs.
P002
Skalierungsfaktor Anzeige
0,01 ... 999,99
Der in dem Parameter P001 >Auswahl der Betriebswertanzeige< Betriebswert wird mit den Skalierungs-
faktor skaliert und in P000 angezeigt. So ist es möglich, anlagenspezifische Betriebswerte wie z. B. Fla-
[ 1,00 ]
schen/Stunde anzuzeigen.
BU 0700 DE-1411
technische Änderungen vorbehalten
5.1.1 Betriebsanzeige
Verfügbar mit Option
immer sichtbar
immer sichtbar
*)
Nur mit SK CU1-MLT Kundenschnittstelle.
**) Nur bei der Sondererweiterung PosiCon .
Immer sichtbar
63
