VLT AQUA Drive

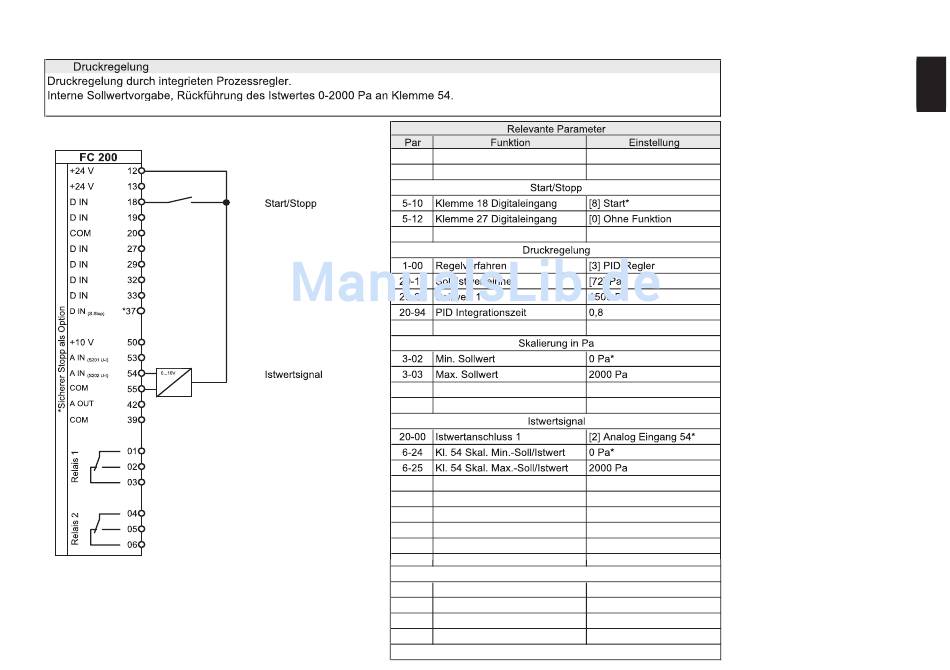

6.12 Druckregelung in Pa
Druckregelung durch integrieten Prozessregler.
Interne Sollwertvorgabe, RŸckfŸhrung des Istwertes 0-2000 Pa an Klemme 54.
7.8 in Bar
Druckregelung in Pa
FC 200
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN *37
(S.Stop)
+10 V 50
53
A IN
(S201 U-I)
A IN 54
0...10V
(S202 U-I)
COM
55
A OUT 42
39
COM
01
02
03
04
05
06
Unverbindlicher Vorschlag im Rahmen der allgemeinen Liefer- und Gewährleistungs-be-
dingungen. Der Vorschlag beruht auf der Werkseinstellung und setzt die Einstellung der
richtigen Motordaten voraus. Der Vorschlag bedarf der Nachprüfung durch den Anwender.
Software: 1.3x
Par
Start/Stopp 5-10 Klemme 18 Digitaleingang
5-12 Klemme 27 Digitaleingang
1-00 Regelverfahren
20-12 Soll/Istwerteinheit
20-21 Sollwert 1
20-94 PID Integrationszeit
3-02 Min. Sollwert
Istwertsignal 3-03 Max. Sollwert
20-00 Istwertanschluss 1
6-24 Kl. 54 Skal. Min.-Soll/Istwert
6-25 Kl. 54 Skal. Max.-Soll/Istwert
0-20 Displayzeile 1.1
0-22 Displayzeile 1.3
Relevante Parameter
Funktion Einstellung
Start/Stopp
[8] Start*
[0] Ohne Funktion
Druckregelung
[3] PID-Regler
[72] Pa
1500 Pa
0,8
Skalierung in Pa
0 Pa*
2000 Pa
Istwertsignal
[2] Analog Eingang 54*
0 Pa*
2000 Pa
Displayanzeige (optional)
[1601] Sollwert [Einheit]
[1652] Istwert [Einheit]
* = Werkseinstellung
