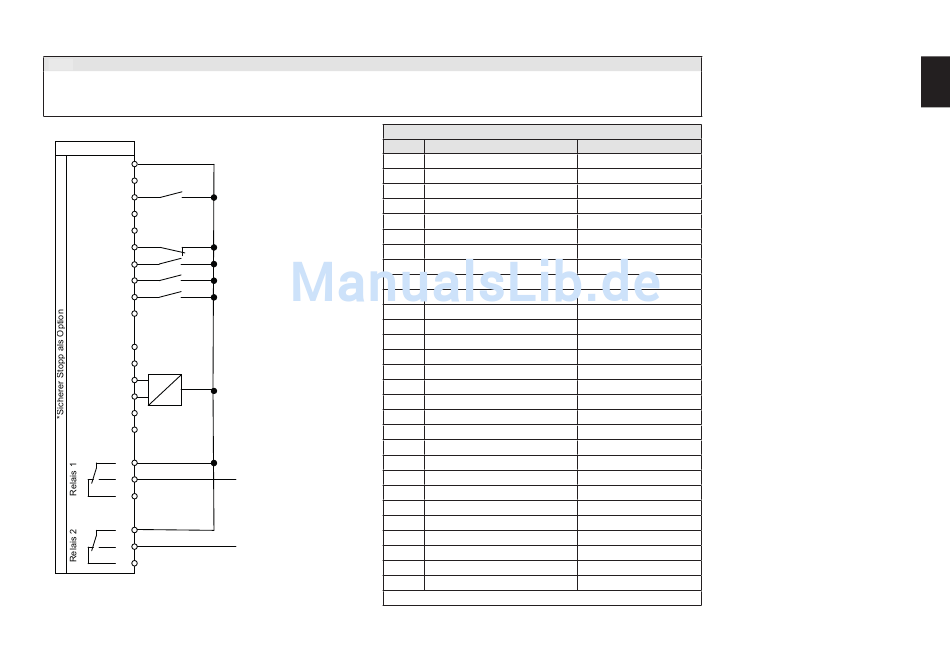

6.17 Standard Kaskadenregler
Einfacher Kaskadenregler mit einer Pumpe mit variable Drehzahl Sollwertvorgabe 0 - 10Bar über Klemme 54 und einer Pumpe mit konstanter
Drehzahl; Führungspumpen-wechsel nach Befehl z.B. DI (5-13) und Verriegelung über DI (5-14 & 5-15).
FC 200
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN
27
D IN
29
D IN 32
D IN 33
D IN
*37
(S.Stop)
+10 V 50
A IN
53
(S201 U-I)
A IN 54
0...10V
(S202 U-I)
COM 55
A OUT 42
COM 39
01
02
03
04
05
06
Unverbindlicher Vorschlag im Rahmen der allgemeinen Liefer- und Gewährleistungs-be-
dingungen. Der Vorschlag beruht auf der Werkseinstellung und setzt die Einstellung der
richtigen Motordaten voraus. Der Vorschlag bedarf der Nachprüfung durch den Anwender.
Par
0-20
0-21
0-22
Start*
0-23
0-24
1-00
Motorfreilauf*
3-41
Führungspumpen-
3-42
Wechsel
Pumpe 1 Verriegelung 4-12
Pumpe 2 Verriegelung 5-13
5-14
5-15
540.0
540.1
6-25
20-12
20-21
20-73
20-74
20-83
20-93
Kaskadenpumpe 1 20-94
25-00
25-04
25-05
25-06
Kaskadenpumpe 2
25-50
25-51
25-55
Relevante Parameter
Funktion
Displayzeile 1.1 Sollwert [Einheit]
Displayzeile 1.2 Motorstrom
Displayzeile 1.3 Istwert [Einheit]
Displayzeile 2 Frequenz
Displayzeile 3 Pumpenzustand
Regelverfahren PID-Regler
Rampenzeit Auf 1 5
Rampenzeit Ab 1 5
Min. Frequenz [Hz] 25
Klemme 29 Digitaleingang Führungspumpen-Wechsel
Klemme 32 Digitaleingang Pumpe 1 Verriegelung
Klemme 33 Digitaleingang Pumpe 2 Verriegelung
Relaisfunktion Kaskadenpumpe 1
Relaisfunktion Kaskadenpumpe 2
Klemme 54 Skal. Max.-Soll/Istwert 10
Soll-/Istwerteinheit Bar
Sollwert 1 6
Min. Istwerthöhe 0
Maximale Istwerthöhe 10
PID-Startfrequenz [Hz] 10
PID-Proportionalverstärkung 0,3
PID Integrationszeit 0,8
Kaskadenregler Basic Cascade Ctrl
Pumpenrotation Aktiviert
Feste Führungspumpe Nein
Anzahl der Pumpen 2
Führungspumpen-Wechsel Bei Befehl
Wechselereignis Extern
Wechsel bei Last <50% Deaktiviert
