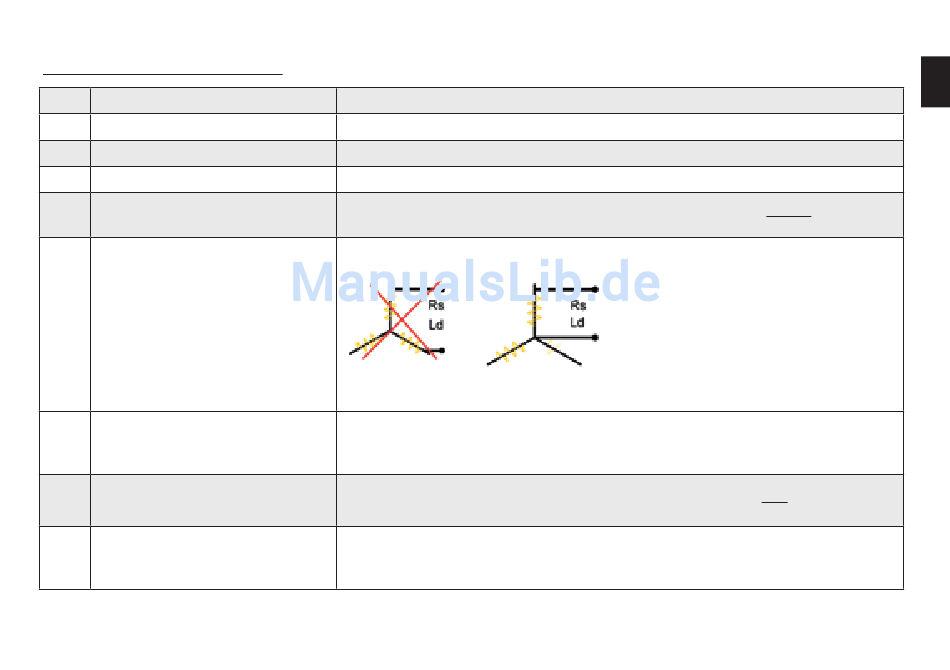

4.3 Benötigte Motordaten
Par. Beschreibung
1-10 Motorauswahl
1-24 Motornennstrom [A]
1-25 Nenndrehzahl [RPM]
Nennmoment [Nm]
1-26
Widerstand Rs
1-30
Induktivität Ld
1-37
Polpaarzahl
1-39
GegenEMK [V]
1-40
Können Sie nicht alle Angaben dem Typenschild entnehmen bzw. können Sie aus den verfügbaren Daten berechnen, benötigen Sie ein
Datenblatt des Motorherstellers.

Einstellung

[1] PM-Vollpol
Gemäß Motortypenschild einstellen
Gemäß Motortypenschild einstellen
Gemäß Motortypenschild einstellen
Alternative: Aus Motorleistung und Drehzahl berechnen
Gemäß Motortypenschild oder aus Motordatenblatt einstellen.
Der Umrichter benötigt die Angaben als Strangwerte. Ist der Phase/Phase-Wert bekannt
muss dieser Wert durch 2 geteilt werden.
Gemäß Motortypenschild oder aus Motordatenblatt einstellen. Der Umrichter benötigt
die Angaben als Strangwerte. Ist der Phase/Phase-Wert bekannt muss dieser Wert durch 2
geteilt werden.
Gemäß Motortypenschild einstellen
Alternative: Aus Frequenz und Drehzahl berechnen
Gemäß Motortypenschild einstellen. Der Umrichter benötigt die Angabe als Phase/Phase-
Wert (RMS) bei 1000 UPM. Angaben bei Nenndrehzahl müssen auf 1000UPM umgerechnet
werden.
M = P · 9550
n
p = f · 60
n
4
