Danfoss VLT AQUA Drive FC 200 Kurzanleitung Seite 33

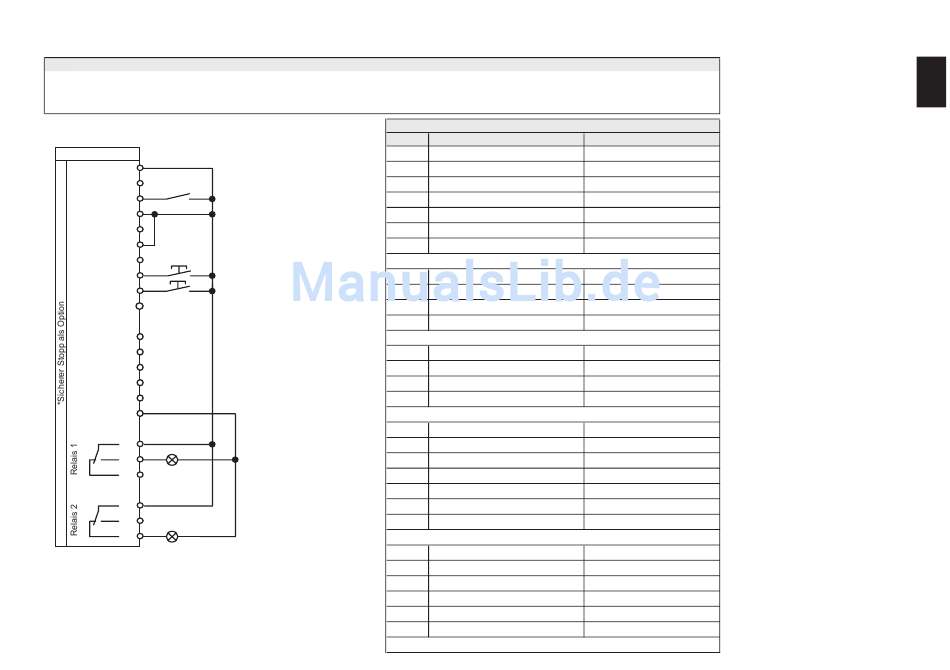

Anschlussbeispiel
VLT ¨ AQUA Drive
7.7
6.10 Profibus-Timeout-Hand Umschaltung
Bei Ansteuerung Ÿber den Profibus akzeptiert der Umrichter keine Klemmenbefehle. Wird die Profibusansteuerung
unterbrochen, schaltet der Umrichter automatisch in den Handmodus (Sollwertvorgabe Ÿber Taster).
Eine Anwahl des Handmodus ist auch manuell Ÿber die Klemme 18 mšglich.
Profbus-Timeout-Hand
FC 200
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
*37
D IN
(S.Stop)
+10 V 50
A IN 53
(S201 U-I)
54
A IN
(S202 U-I)
COM
55
A OUT 42
COM 39
01
02
03
04
05
06
Unverbindlicher Vorschlag im Rahmen der allgemeinen Liefer- und Gewährleistungs-be-
dingungen. Der Vorschlag beruht auf der Werkseinstellung und setzt die Einstellung der
richtigen Motordaten voraus. Der Vorschlag bedarf der Nachprüfung durch den Anwender.
Software: 1.3x
Par
1-1* Motordaten
8-03 Steuerw.Timeout Zeit
Handmodus "Ein" 8-04 Steuerwort Timeout-Funktion
8-05 Steuerwort Timeout-Ende
9-18 Teilnehmeradresse
Hand-Taster "AUF" 5-10 Klemme 18 Digitaleingang
Hand-Taster "AB" 5-40[0] Relaisfunktion
5-40[1] Relaisfunktion
0-51 Parametersatz-Kopie
0-10 Aktiver Satz
0-12 Satz verknŸpfen mit
5-11 Klemme 19 Digitaleingang
5-12 Klemme 27 Digitaleingang
Alarm 5-14 Klemme 32 Digitaleingang
5-15 Klemme 33 Digitaleingang
8-01 FŸhrungshoheit
8-02 Aktives Steuerwort
Profibus Fehler
5-11 Klemme 19 Digitaleingang
5-12 Klemme 27 Digitaleingang
5-14 Klemme 32 Digitaleingang
5-15 Klemme 33 Digitaleingang
8-01 FŸhrungshoheit
8-02 Aktives Steuerwort
Relevante Parameter
Funktion Einstellung
siehe Motortypenschild
1 sec
[8] Anwahl Datensatz 2
[1] Par.satz fortsetzen*
Nach Bedarf
Daten fŸr beide ParametersŠtze
[23] Satzanwahl Bit 0
[9] Alarm
[26] Bus ok
Parametersatzumschaltung
[2] Kopie zu Satz 2
[9] Externe Anwahl
[2] Satz 2
Einstellungen nur fŸr Satz 1
[0] Ohne Funktion
[0] Ohne Funktion
[0] Ohne Funktion
[0] Ohne Funktion
[0] Klemme und Steuerw.
[3] Option A
Einstellungen nur fŸr Satz 2
[8] Start
[20] Drehz. speich.
[21] Drehzahl auf
[22] Drehzahl ab
Nur Klemme
Deaktiviert
Option A
* = Werkseinstellung
