Montage
Für den Einbau ist eine Aussparung in der Größe des Kühlkörpers in die Schaltschrankwand
(Tragfähigkeit beachten) einzubringen.
1.
Wärmeleitpaste auf die ColdPlate des SK 5xxE
aufbringen,
2.

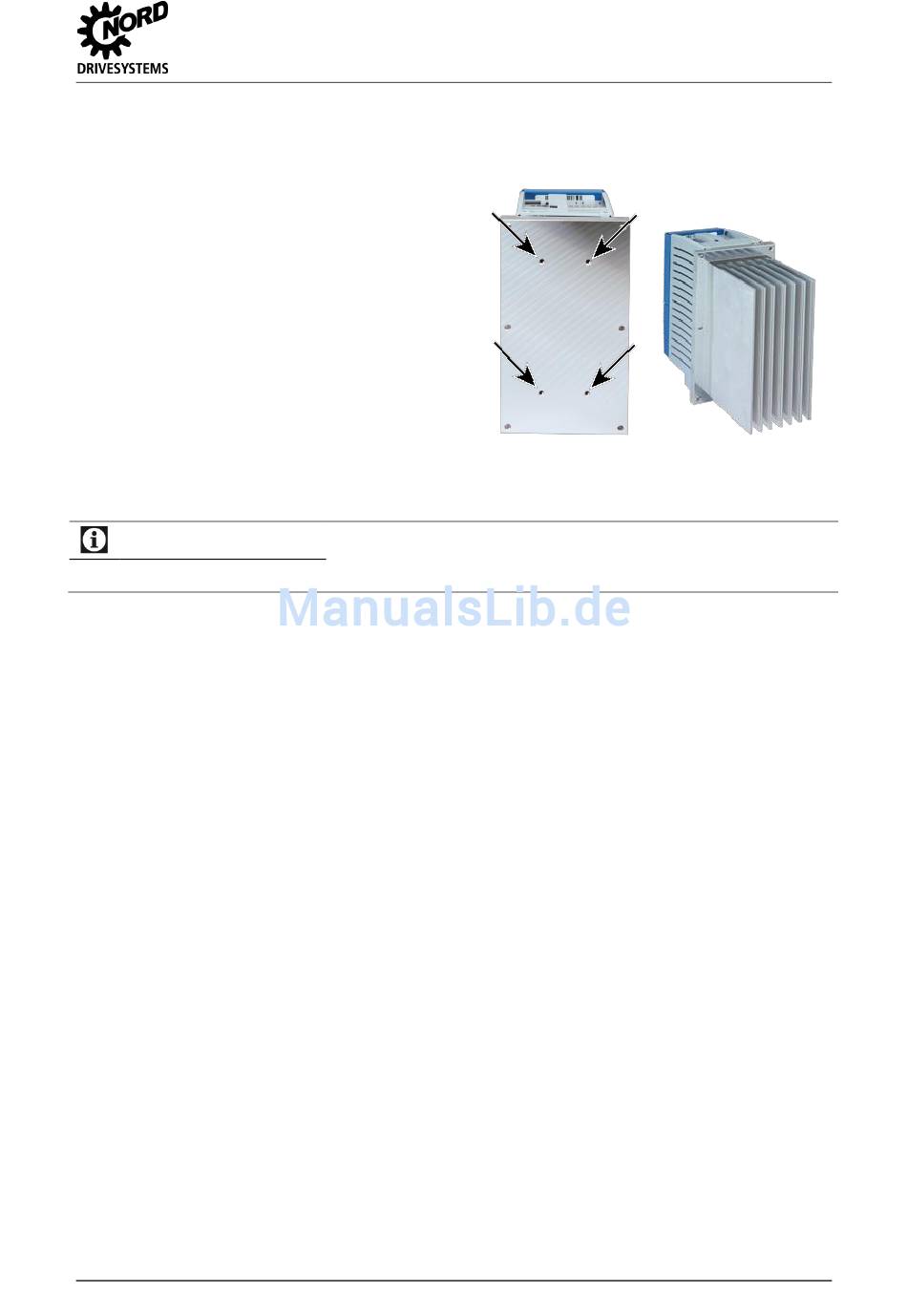

Kühlkörper mit den 4 beiliegenden Schrauben
an die ColdPlate fest montieren,
3.
ausgetretene Wärmeleitpaste entfernen,
4.
Dichtung zwischen Frequenzumrichter und
Schaltschrankwand (Schaltschrankinnenraum)
legen,
5.
Gerät einsetzen, dabei Durchsteckkühlkörper
durch die Aussparung in der
Schaltschrankwand aus dem Schaltschrank
herausführen,
6.
Den Frequenzumrichter über alle 6 bzw. 8
vorhandenen Bohrlöcher der ColdPlate an der
Schaltschrankwand befestigen.
Information
Bei korrektem Anbau erreicht der Schaltschrank von außen an der Montagestelle IP54.
