NORD Drivesystems BU0505 Handbuch Seite 105

Rampenzeit PI-Sollw.
P416
(Rampenzeit PI-Sollwert)
0.00 ... 99.99s Dieser Parameter ist nur wirksam, wenn die Funktion Istfrequenz PID gewählt ist.
{ 2.00 } Rampe für den Sollwert-PI
Haupt-Sollwert-
Quellen
auch in
Kombination
siehe Sollwertver.
Festfrequenz 1-5
Tippfrequenz
Maximalfrequenz P105
Skalierung
Analog-Eingang 1
P400-P404
Skalierung
Analog-Eingang 2
P405-P409
ControlBox
Bus-Sollwert 1,2,3
Minimalfrequenz P104
Neben-Sollwert-
Quellen
Skalierung
Analog-Eingang 1
P400-P404
Skalierung
Analog-Eingang 2
P405-P409
Bus-Sollwert 2
Bus-Sollwert 3
Inc
Pos : 201 /Anleitungen/5. /6. Parametrier ung [BU 0500 / BU 0200]/Par ameter/P400-P499/Parameter P417 – Offset Analog ausg ang [SK 54xE] @ 0\mod_1327940454544_6.doc x @ 9649 @ @ 1
P417
[-01]
Offset Analogausgang
...
(Offset Analogausgang)
[-03]
-10.0 ... 10.0 V
{ alle 0.0 }
In der Funktion Analogausgang kann hier ein Offset eingestellt werden, um die Verarbeitung des
analogen Signals in weiteren Geräten zu vereinfachen.
Ist der Analogausgang mit einer digitalen Funktion programmiert, so kann in diesem Parameter
die Differenz zwischen Einschaltpunkt und Ausschaltpunkt (Hysterese) eingestellt werden.
Pos : 203 /Anleitungen/5. /6. Parametrier ung [BU 0500 / BU 0200]/Par ameter/P400-P499/Parameter P418 – Funkti on Analogausgang [SK 54xE] @ 0\mod_1327940583880_6.doc x @ 9695 @ @ 1
BU 0505 DE-1013
Sollwertrampe
P416
Maximalfrequenz
Nebensollwert P410
Minimalfrequenz
Nebensollwert P411
[-01] = Analogausgang: im FU integrierter Analogausgang
[-02] = Erste IOE, „Externer Analogausgang erste IOE": Analogausgang der ersten IO-
Erweiterung
[-03] = Zweite IOE, „Externer Analogausgang zweite IOE": Analogausgang der zweiten IO-
Erweiterung
5 Parameter
S
Maximalfrequenz P105
Maximalfrequenz P105
PID - Regler
P413 (P-Anteil)
P414 ( I-Anteil)
P415 (D-Anteil)
Minimalfrequenz P104
- Maximalfrequenz P105

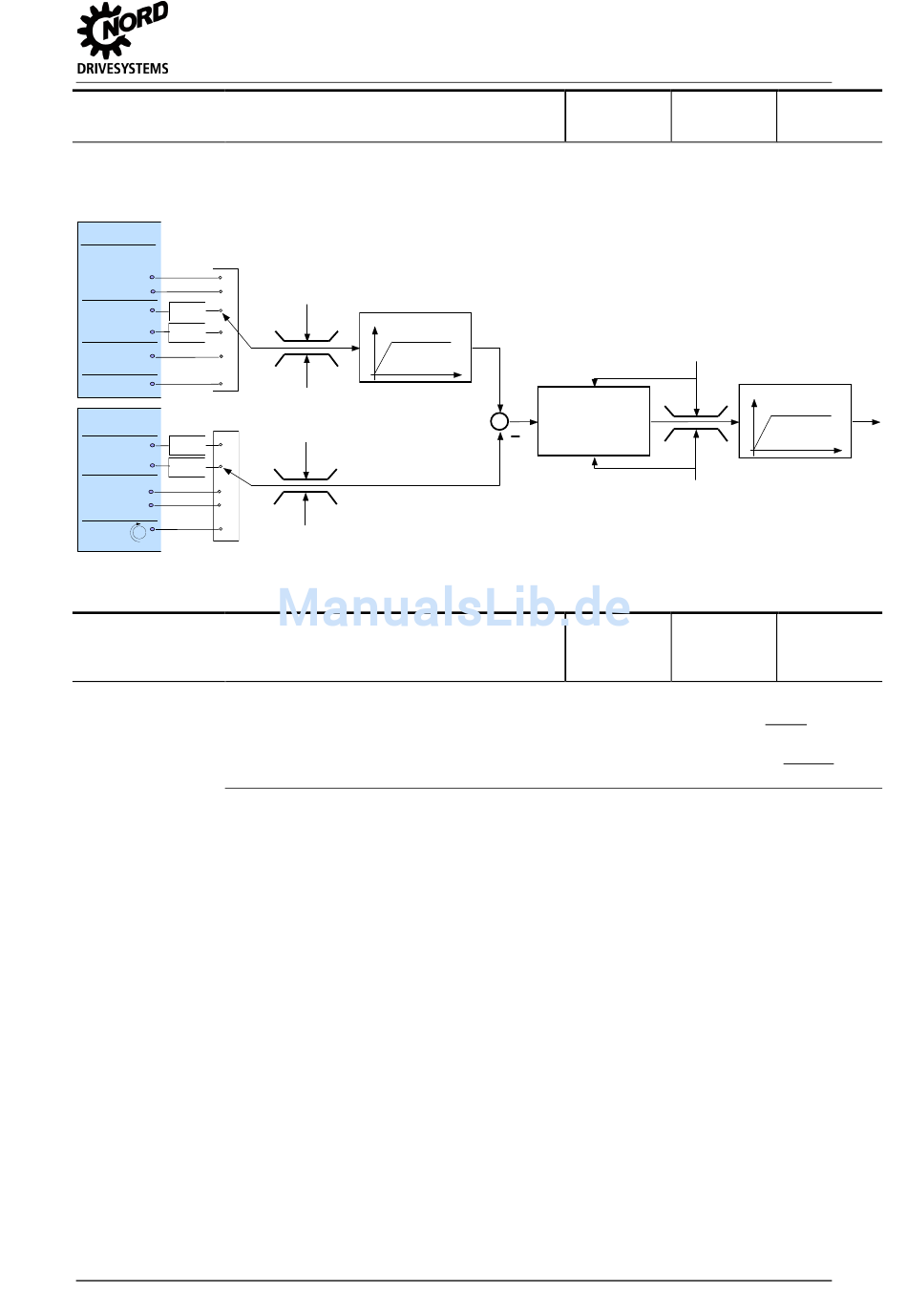

Abb.: Ablaufdiagramm PID-Regler
S
P
(überwacht, begrenzt)
(unbegrenzt)
Frequenzrampe
P102, P103
(überwacht, begrenzt)
(unbegrenzt)
P
105
