SK 54xE – Handbuch für Frequenzumrichter
8.2 Prozessregler
Der Prozessregler ist ein PI-Regler, bei dem es möglich ist den Regler-Ausgang zu begrenzen.
Zusätzlich wird der Ausgang prozentual auf einen Leitsollwert normiert. Dadurch besteht die
Möglichkeit einen vorhandenen nachgeschalteten Antrieb mit dem Leitsollwert zu steuern und mit dem
PI-Regler nachzuregeln.
Rampe PID-Regler P416
Leitsollwert
a) Analog-Eingang 1
(P400=4)
b) oder
c) Analog-Eingang 2
Sollwert
a) P412 = 0.0-10.0V
Istwert
Analog-Eingang 1
(P400=14)
oder
Analog-Eingang 2

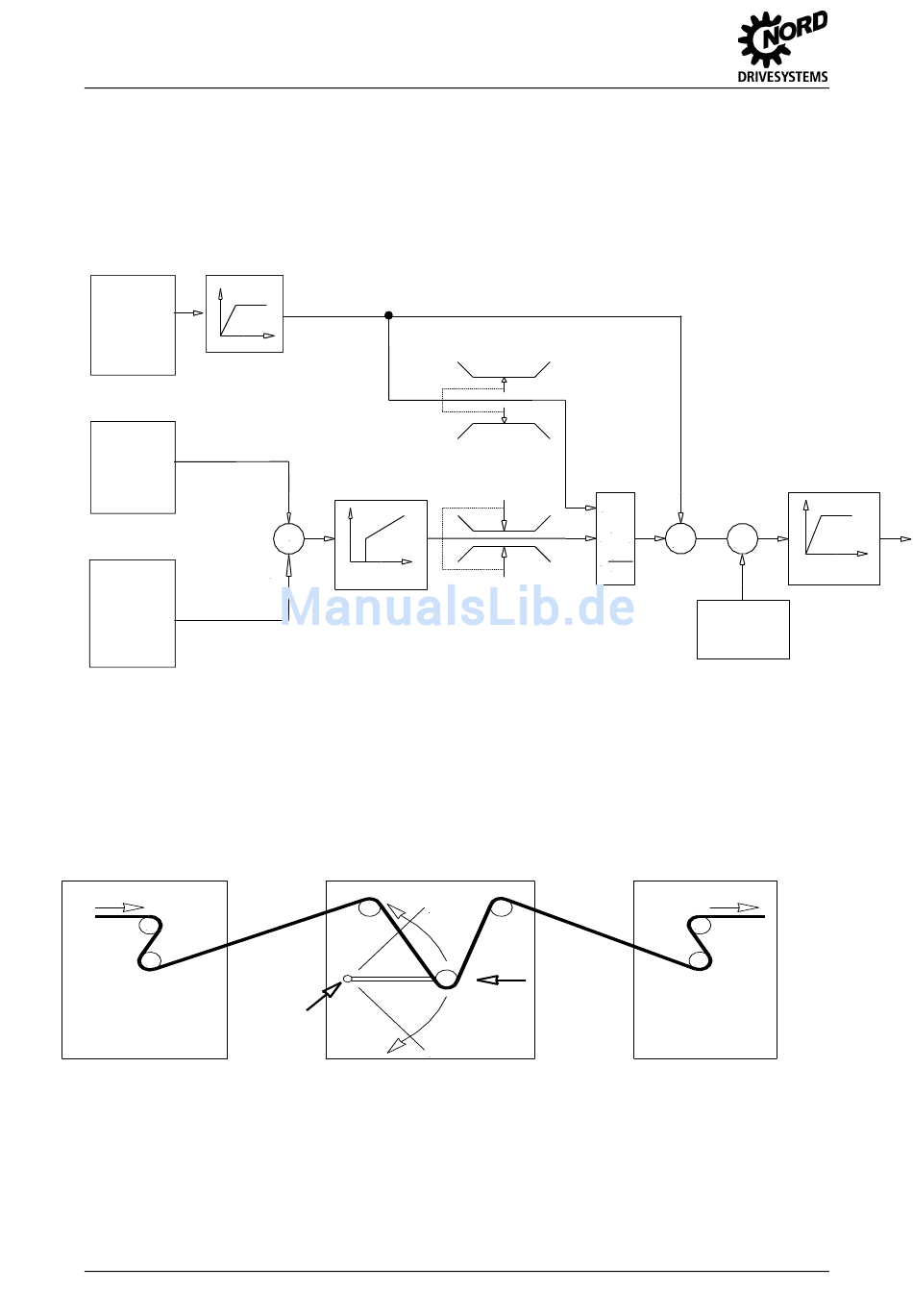

Abbildung 15: Ablaufdiagramm Prozessregler
Pos : 445 /Anleitungen/8. /9. Zusatzinfor mationen [BU 0500 / BU 0200]/8.2.1 Anwendungsbeispi el Pr oz essregl ers @ 0 \mod_1328186990203_6.doc x @ 14188 @ 3 @ 1
8.2.1 Anwendungsbeispiel Prozessreglers
geregelter Antrieb über PW
M
M
Istposition
PW über
Potentio-
meter 0-10V
168
P-Faktor P413
I-Faktor P414
+
-
PI-Regler
Pendelwalze = PW (Tänzerwalze)
0V
10V
min. Begrenzung
P466
x1
X
x2
y
x1*x2
y=
100 %
max. Begrenzung
P415
Mitte = 5V
Sollposition
Hochlaufzeit P102
+
+
Sollwertrampe
Vorhalt
Analog-Eingang
(P400 = 16)
Leitmaschine
M
M
BU 0505 DE-1013
