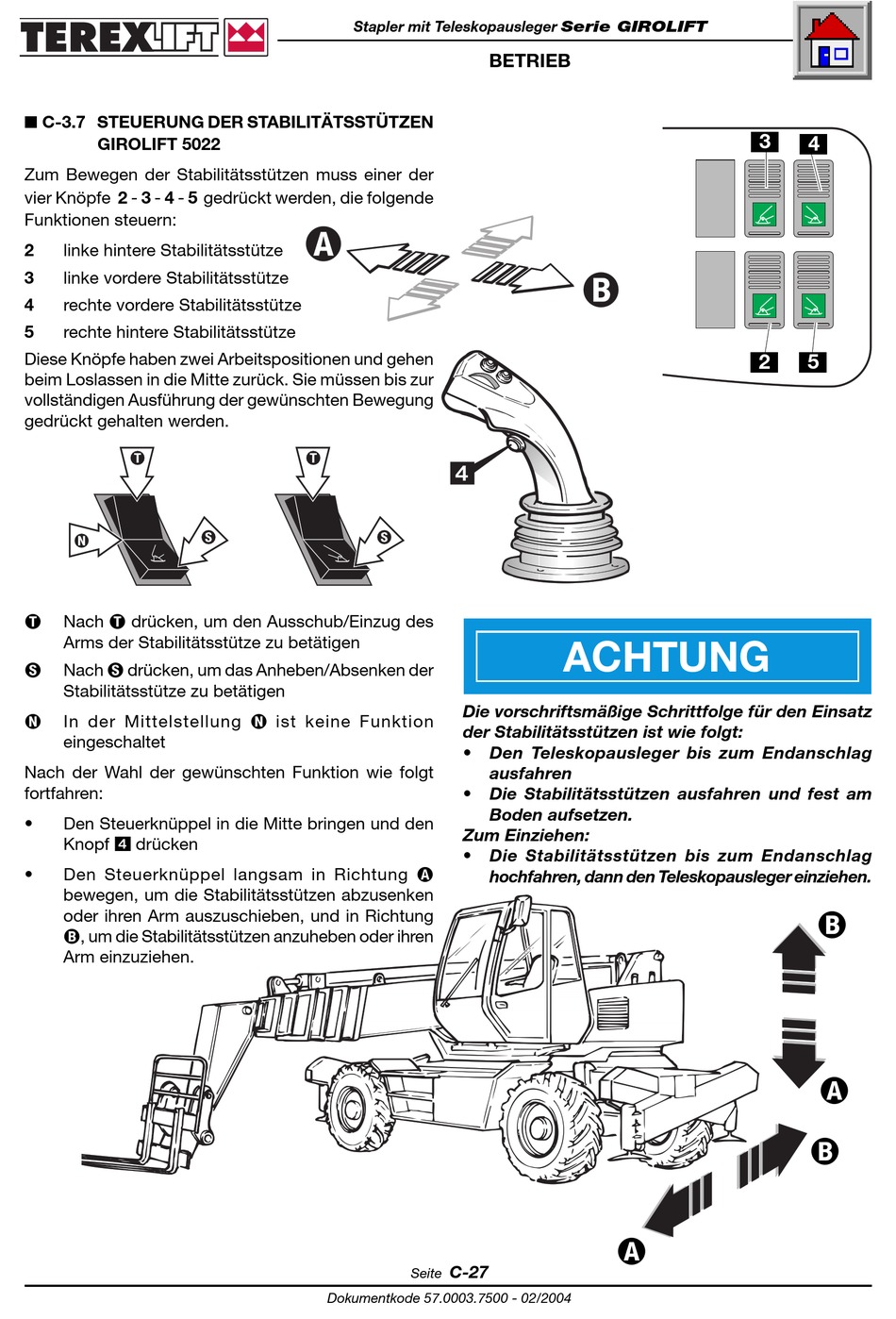

■ C-3.7 STEUERUNG DER STABILITÄTSSTÜTZEN

GIROLIFT 5022

Zum Bewegen der Stabilitätsstützen muss einer der
vier Knöpfe 2 - 3 - 4 - 5 gedrückt werden, die folgende
Funktionen steuern:
2
linke hintere Stabilitätsstütze
3
linke vordere Stabilitätsstütze
4
rechte vordere Stabilitätsstütze
5
rechte hintere Stabilitätsstütze
Diese Knöpfe haben zwei Arbeitspositionen und gehen
beim Loslassen in die Mitte zurück. Sie müssen bis zur
vollständigen Ausführung der gewünschten Bewegung
gedrückt gehalten werden.
Nach
drücken, um den Ausschub/Einzug des
Arms der Stabilitätsstütze zu betätigen
Nach
drücken, um das Anheben/Absenken der
Stabilitätsstütze zu betätigen
In der Mittelstellung
eingeschaltet
Nach der Wahl der gewünschten Funktion wie folgt
fortfahren:
Den Steuerknüppel in die Mitte bringen und den
Knopf
drücken
Den Steuerknüppel langsam in Richtung
bewegen, um die Stabilitätsstützen abzusenken
oder ihren Arm auszuschieben, und in Richtung
, um die Stabilitätsstützen anzuheben oder ihren
Arm einzuziehen.
Stapler mit Teleskopausleger Serie GIROLIFT
ist keine Funktion
Seite
Dokumentkode 57.0003.7500 - 02/2004
BETRIEB
ACHTUNG
Die vorschriftsmäßige Schrittfolge für den Einsatz
der Stabilitätsstützen ist wie folgt:
Den Teleskopausleger bis zum Endanschlag
ausfahren
Die Stabilitätsstützen ausfahren und fest am
Boden aufsetzen.
Zum Einziehen:
Die Stabilitätsstützen bis zum Endanschlag
hochfahren, dann den Teleskopausleger einziehen.
C-27
3
4
2
5
