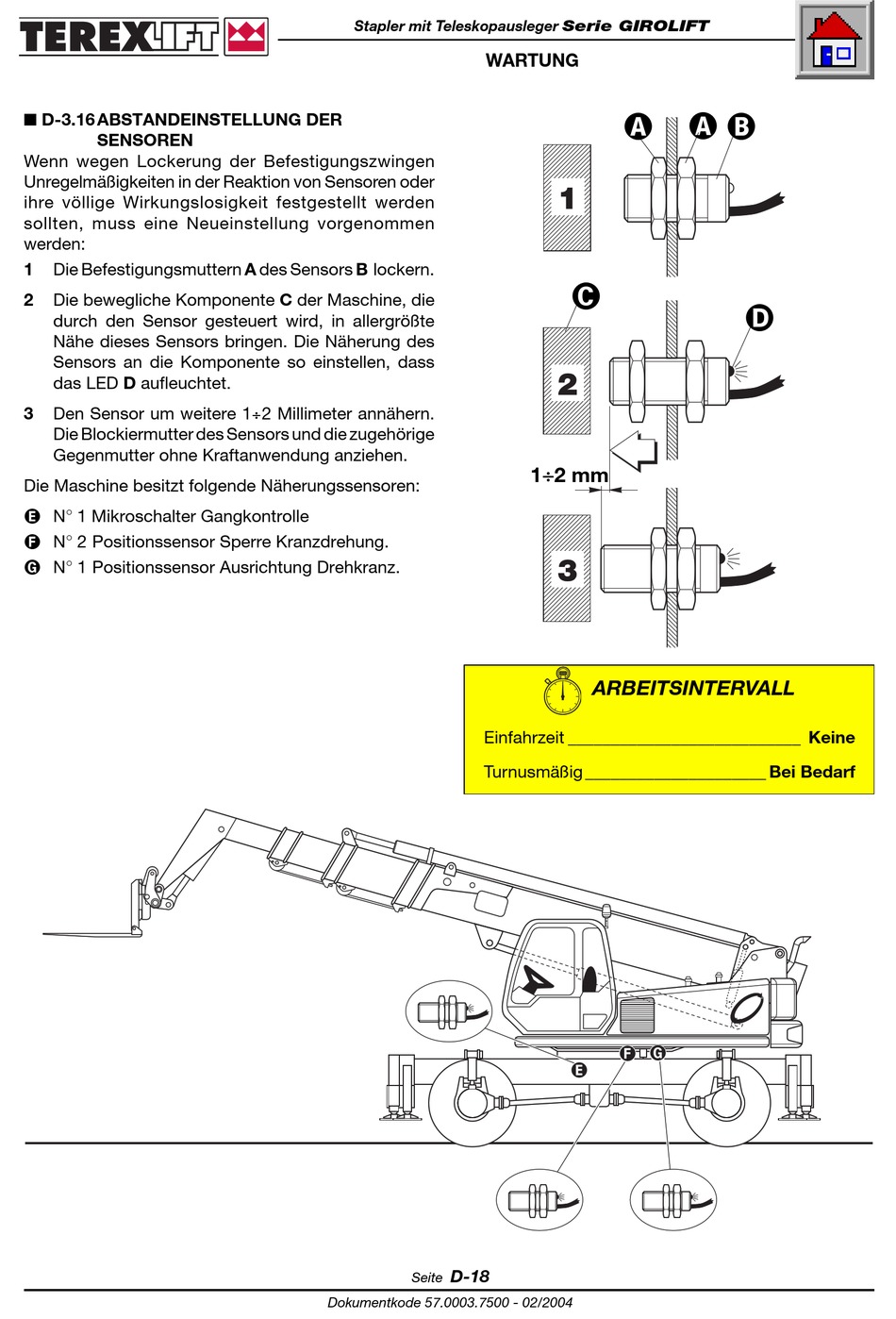

■ D-3.16 ABSTANDEINSTELLUNG DER
SENSOREN
Wenn wegen Lockerung der Befestigungszwingen
Unregelmäßigkeiten in der Reaktion von Sensoren oder
ihre völlige Wirkungslosigkeit festgestellt werden
sollten, muss eine Neueinstellung vorgenommen
werden:
1
Die Befestigungsmuttern A des Sensors B lockern.
2
Die bewegliche Komponente C der Maschine, die
durch den Sensor gesteuert wird, in allergrößte
Nähe dieses Sensors bringen. Die Näherung des
Sensors an die Komponente so einstellen, dass
das LED D aufleuchtet.
3
Den Sensor um weitere 1÷2 Millimeter annähern.
Die Blockiermutter des Sensors und die zugehörige
Gegenmutter ohne Kraftanwendung anziehen.
Die Maschine besitzt folgende Näherungssensoren:
N° 1 Mikroschalter Gangkontrolle
N° 2 Positionssensor Sperre Kranzdrehung.
N° 1 Positionssensor Ausrichtung Drehkranz.
Stapler mit Teleskopausleger Serie GIROLIFT
WARTUNG
Einfahrzeit ___________________________ Keine
Turnusmäßig _____________________ Bei Bedarf
D-18
Seite
Dokumentkode 57.0003.7500 - 02/2004
÷
1
2 mm
ARBEITSINTERVALL
