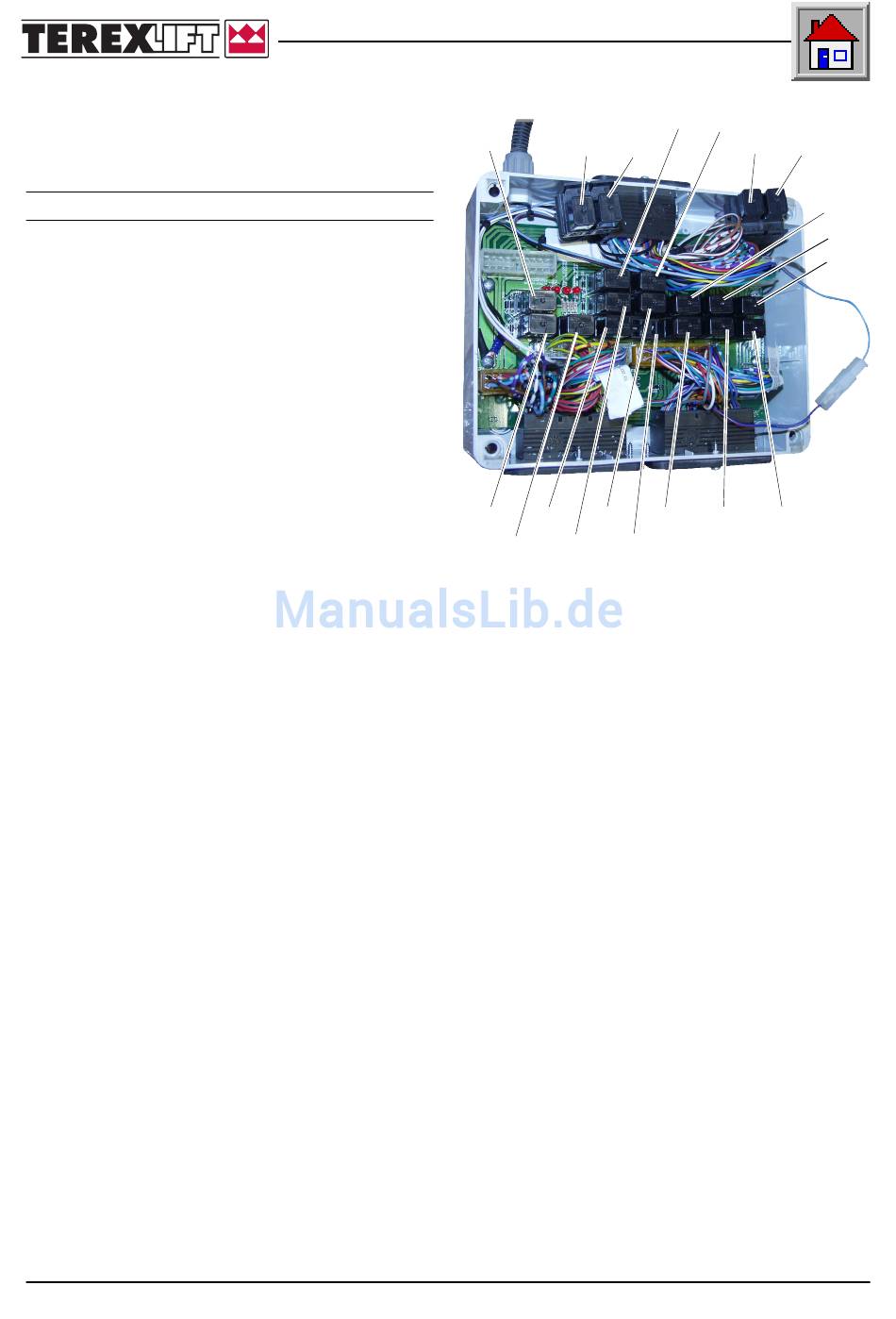

Relais in der Abzweigdose des Untergestells
Im Untergestell befindet sich eine Abzweigdose mit
folgenden Relais:
Bez.
Schaltkreis
KC1 RELAIS AUSFAHREN VORDERE/HINTERE
STABILlTÄTSSTÜTZE LINKS
KC2 RELAIS
EINFAHREN
STABILlTÄTSSTÜTZE LINKS
KC3 RELAIS
AUSFAHREN
STABILlTÄTSSTÜTZE RECHTS
KC4 RELAIS
EINFAHREN
STABILlTÄTSSTÜTZE RECHTS
KC5 RELAIS
ANHEBEN
STABILlTÄTSSTÜTZE LINKS
KC6 RELAIS
ABSENKEN
STABILlTÄTSSTÜTZE LINKS
KC7 RELAIS
ANHEBEN
STABILlTÄTSSTÜTZE RECHTS
KC8 RELAIS
ABSENKEN
STABILlTÄTSSTÜTZE RECHTS
KC9 RELAIS SPERRE HINTERE LENKWELLE
KC10 RELAIS FREIGABE VORDERE LENKWELLE
KC11
KC12
KC13
KC14
KC15 RELAIS DREHKRANZSPERRE
KC16
KC17
KC18
KC19
Stapler mit Teleskopausleger Serie GIROLIFT
VORDERE/HINTERE
VORDERE/HINTERE
VORDERE/HINTERE
VORDERE/HINTERE
VORDERE/HINTERE
VORDERE/HINTERE
VORDERE/HINTERE
D-28
Seite
Dokumentkode 57.0003.7500 - 06/2004
WARTUNG
KC11
KC16
KC17
KC14 KC12 KC2
KC13 KC9 KC15
KC10 KC1
KC18 KC19
KC5 KC6
KC8
KC3
KC4
KC7
