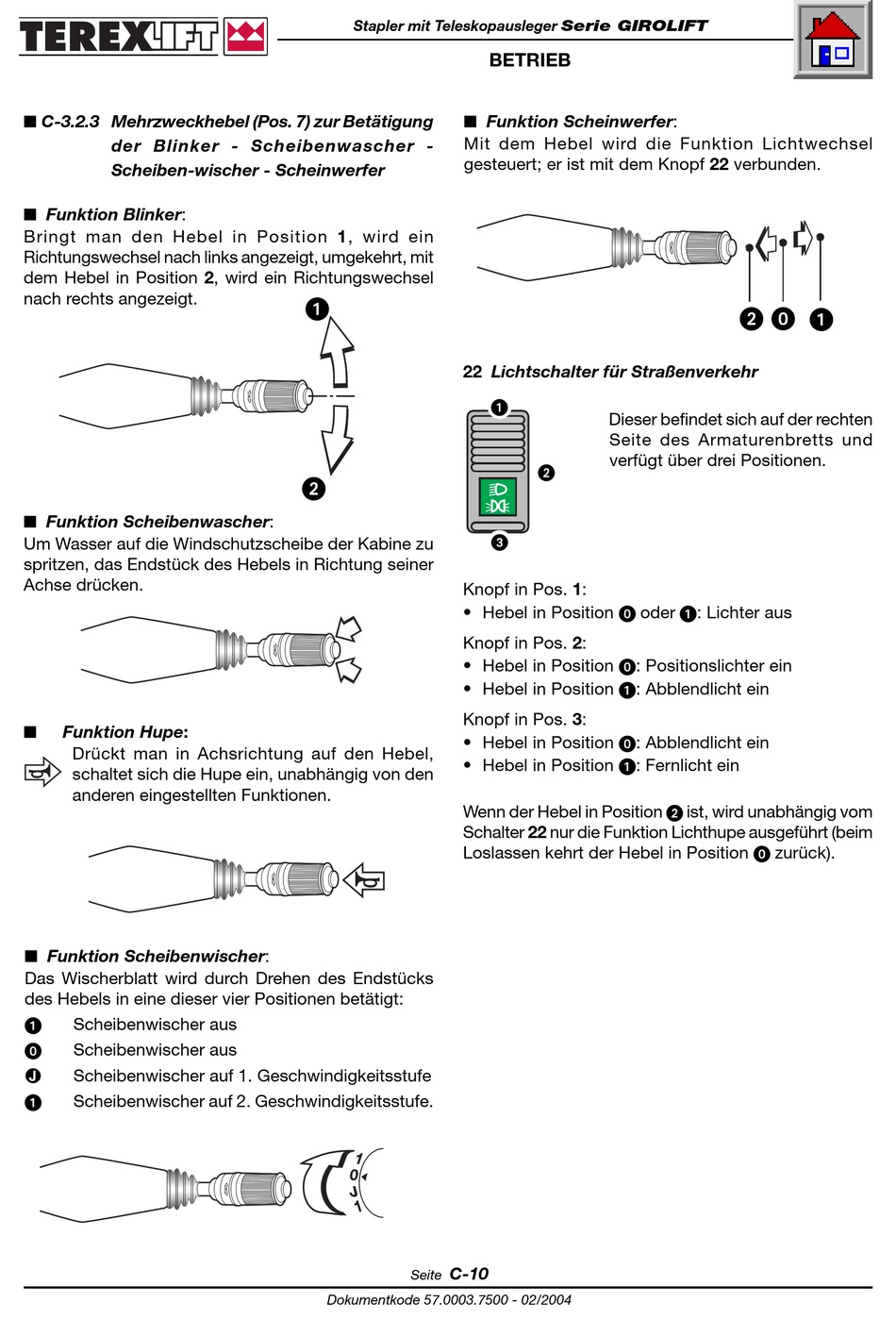

■ C-3.2.3 Mehrzweckhebel (Pos. 7) zur Betätigung
der Blinker - Scheibenwascher -
Scheiben-wischer - Scheinwerfer

■ Funktion Blinker:

Bringt man den Hebel in Position 1, wird ein
Richtungswechsel nach links angezeigt, umgekehrt, mit
dem Hebel in Position 2, wird ein Richtungswechsel
nach rechts angezeigt.

■ Funktion Scheibenwascher:

Um Wasser auf die Windschutzscheibe der Kabine zu
spritzen, das Endstück des Hebels in Richtung seiner
Achse drücken.
■
Funktion Hupe:
Drückt man in Achsrichtung auf den Hebel,
schaltet sich die Hupe ein, unabhängig von den
anderen eingestellten Funktionen.

■ Funktion Scheibenwischer:

Das Wischerblatt wird durch Drehen des Endstücks
des Hebels in eine dieser vier Positionen betätigt:
Scheibenwischer aus
Scheibenwischer aus
Scheibenwischer auf 1. Geschwindigkeitsstufe
Scheibenwischer auf 2. Geschwindigkeitsstufe.
Stapler mit Teleskopausleger Serie GIROLIFT
BETRIEB

■ Funktion Scheinwerfer:

Mit dem Hebel wird die Funktion Lichtwechsel
gesteuert; er ist mit dem Knopf 22 verbunden.
22 Lichtschalter für Straßenverkehr
Knopf in Pos. 1:
• Hebel in Position
Knopf in Pos. 2:
• Hebel in Position
• Hebel in Position
Knopf in Pos. 3:
• Hebel in Position
• Hebel in Position
Wenn der Hebel in Position
Schalter 22 nur die Funktion Lichthupe ausgeführt (beim
Loslassen kehrt der Hebel in Position
C-10
Seite
Dokumentkode 57.0003.7500 - 02/2004
Dieser befindet sich auf der rechten
Seite des Armaturenbretts und
verfügt über drei Positionen.
oder : Lichter aus
: Positionslichter ein
: Abblendlicht ein
: Abblendlicht ein
: Fernlicht ein
ist, wird unabhängig vom
zurück).
