Bedienungsanleitung
Steuerung
Steuerung
Die Bodensteuerungsstation dient dazu, Funktionstests der Hebefunktionen der Plattform durchzuführen,
und erleichtert das Parken der Plattform an ihrem Lagerplatz. In Notfällen kann die
Bodensteuerungsstation auch zur Bergung von handlungsunfähigen Personen auf der Plattform genutzt
werden.

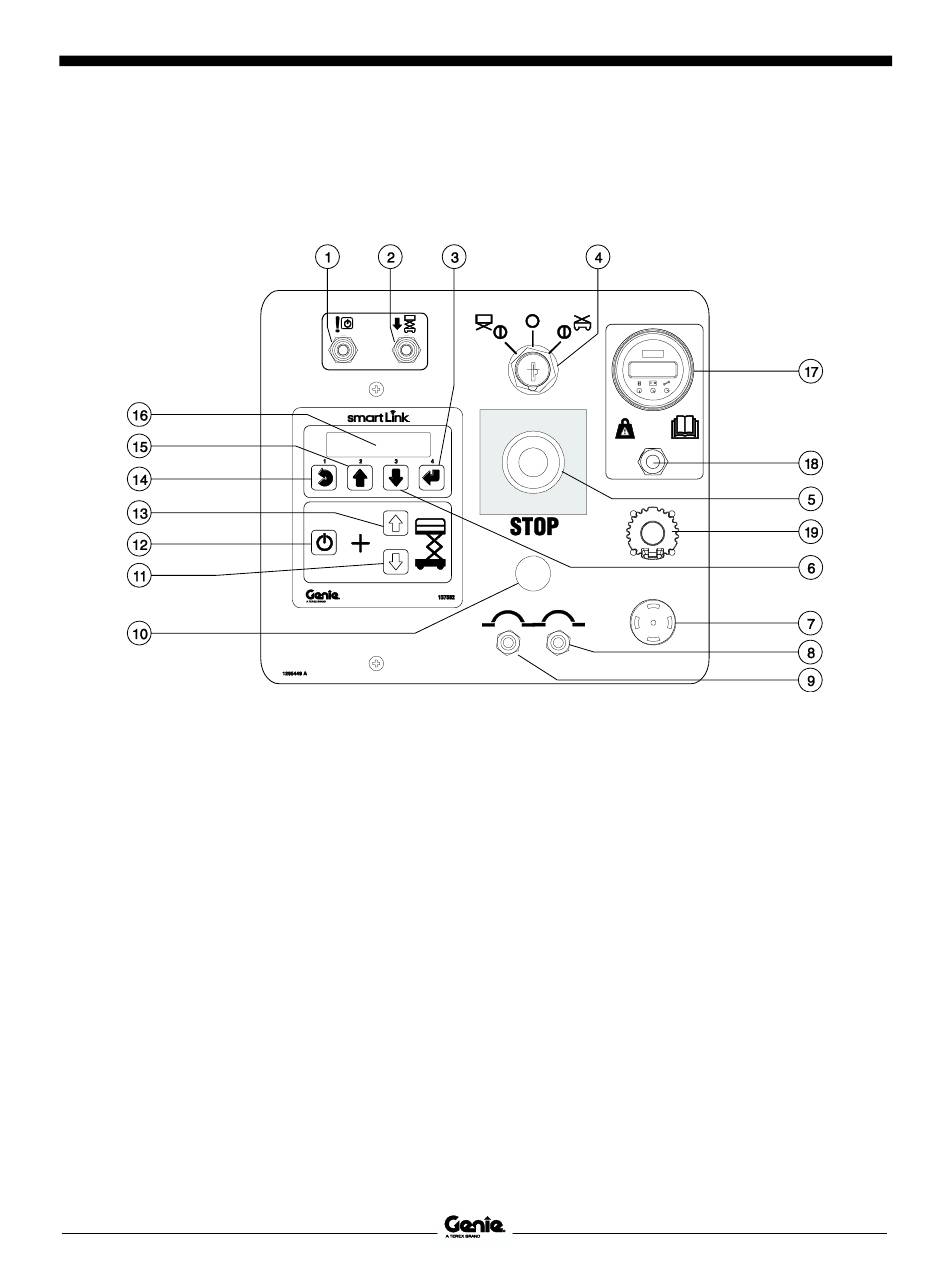

Bodensteuerpult
1
Totmannschalter für die Notfallfunktion Senken.
2
Kippschalter für die die Notfallfunktion Senken
3
Menütaster Eingabe
4
Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
Drehen Sie den Schlüsselschalter in die Stellung
Plattform. Danach steht die Plattformsteuerung
zur Verfügung. Drehen Sie den Schlüsselschalter
in die Stellung aus. Dadurch wird die Maschine
ausgeschaltet. Drehen Sie den Schlüsselschalter
in die Stellung Boden. Danach steht die
Bodensteuerung zur Verfügung.
5
Roter NOT-AUS-Taster
Drücken Sie den roten NOT-AUS-Taster in die
Stellung aus, um alle Funktionen anzuhalten.
Ziehen Sie den roten NOT-AUS-Taster in die
Stellung ein, um die Maschine in Betrieb zu
nehmen.
6
Menütaster nach unten
7
Alarm
20
™
-2669DC • GS
™
-3369DC • GS
GS
Dritte Auflage • Erster Druck
8
7A-Sicherungsautomat für Stromkreis der
Steuerung
9
15A-Sicherungsautomat für Stromkreis der
Steuerung
10 Taster Plattform senken
11 Totmanntaster Heben
Halten Sie diesen Taster gedrückt, um die
Funktion Heben zu aktivieren.
12 Taster Plattform heben
13 Menütaster Abbruch
14 Menütaster nach oben
15 LCD-Diagnosedisplay
16 LED-Display für Belastungssensor (weitere
Informationen im Wartungshandbuch)
17 Kalibrierungsschalter für Belastungssensor (weitere
Informationen im Wartungshandbuch)
18 Tech Pro Link-Anschluss
™
-4069DC
Teile-Nr. 1305655GRGT
