■ C-6.2.2 Freigabe der negativen Bremse (Girolift
3514-3518)

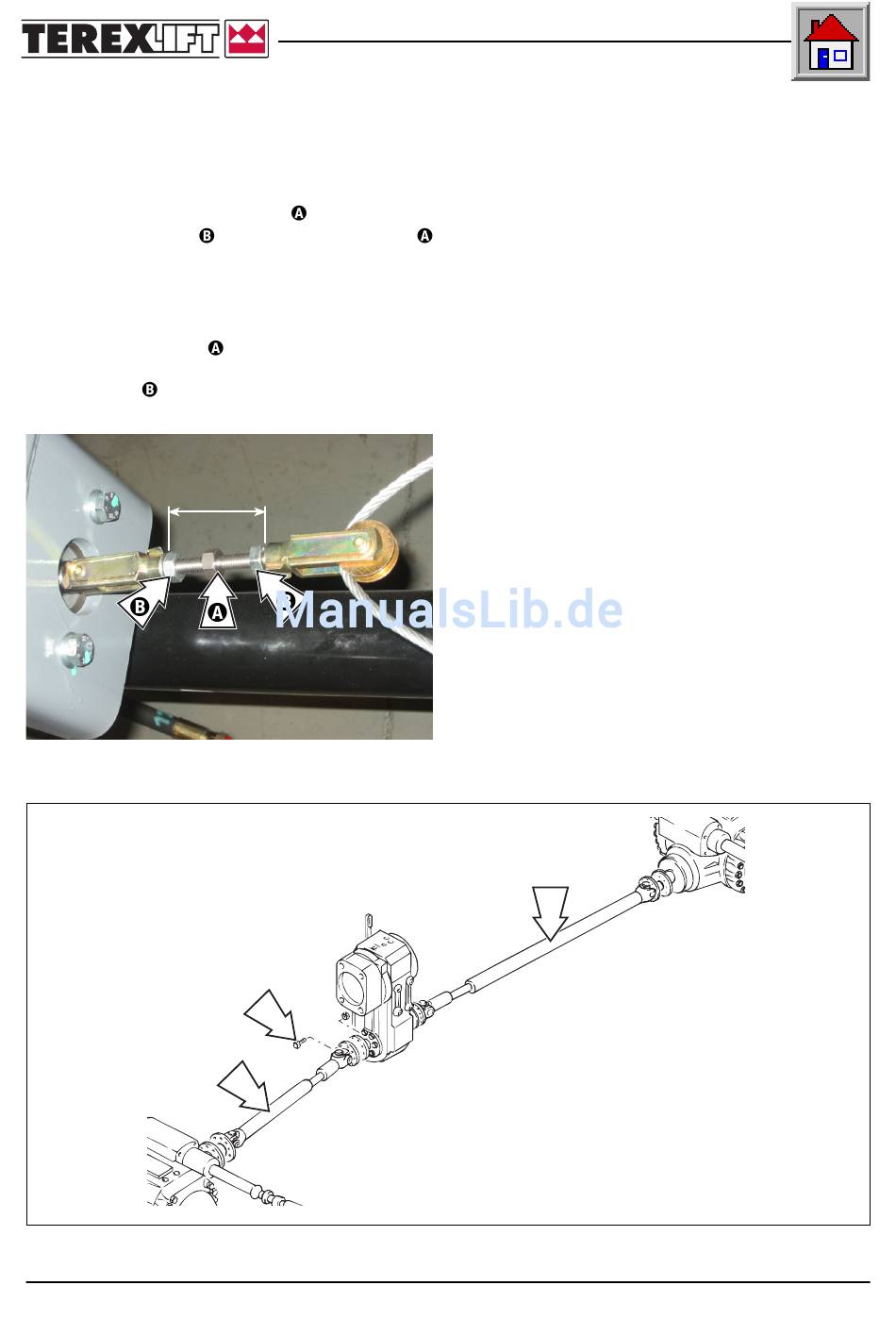

Zum Freigeben der negativen Bremse bei einer
Betriebsstörung der Maschine wie folgt vorgehen:
• Die Länge L der Stellschraube
• Die Kontermuttern
so weit verlängern, bis das Seil vollständig locker
und folglich die Bremse frei ist.
Nachdem man die Maschine an einen sicheren Ort
geschleppt hat, die negative Bremse rücksetzen, indem
man die Stellschraube
ursprüngliche Länge hat; nicht vergessen, die
Kontermuttern anzuziehen.
Stapler mit Teleskopausleger Serie GIROLIFT
messen.
lockern und den Stellstab
lockert, bis sie wieder die
L
Dokumentkode 57.0003.7500 - 02/2004
BETRIEB

■ C-6.2.3 Ausbau der Gelenkwelle

Wenn die Maschine geschleppt werden muss, die
beiden Gelenkwellen ausbauen (vorn und hinten),
nachdem man die Schrauben, mit denen sie an der
Achse und am Getriebe befestigt sind, aufdreht wie in
der Abbildung gezeigt.
C-46
Seite
