■ D-3.6 MOTORBELÜFTUNGSFILTER
(Modell Girolift 5022)
Den Motorbelüftungsfilter alle 10 Stunden reinigen und,
falls notwendig, den Filtereinsatz austauschen.
Reinigung oder Austausch des Filtereinsatzes:
- Den Motor abschalten und die Handbremse
anziehen.
- Für den Zugang zum Luftfilter die Klappe auf der
rechten Seite öffnen.

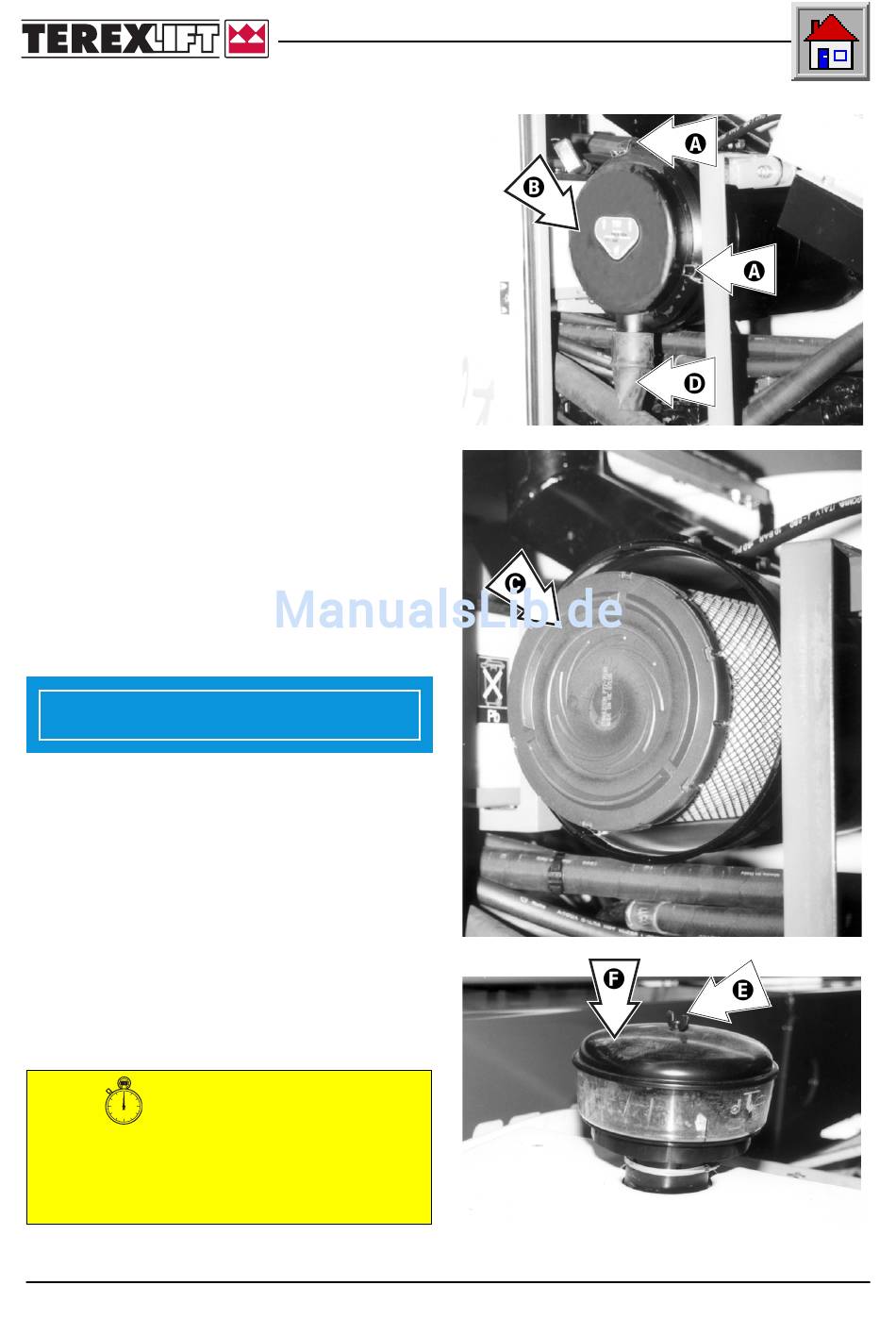

- Die drei Sperren A des Filterdeckels B aushängen.
- Den FIltereinsatz C herausziehen.
- Das Innere des Filterkörpers reinigen.
- Den Filtereinsatz mit einem Pressluftstrahl reinigen
(mit einem Druck von höchstens 6 bar), dabei den
Strahl vom Inneren zum Äußeren des Filtereinsatzes
leiten.
- Durch Einführen einer Lampe kontrollieren, ob das
Filterelement Risse aufweist.
- Den Filtereinsatz wieder einbauen, dabei eine leichte
Fettschicht auf die Dichtung schmieren und darauf
achten, dass sie korrekt angebracht wird.
- Den Filterdeckel B wieder anbringen und mit den
zugehörigen Sperren befestigen, dabei darauf
achten, dass die Gummimembran D nach unten
zeigt.
ACHTUNG
Der Filtereinsatz muss sofort ausgetauscht werden,
wenn die Kontrollleuchte 63 in der Kabine
aufleuchtet.
Reinigung des Wirbelvorfilters
Täglich die Reinigung des Wirbelvorfilters durchführen:
- Den Motor abschalten und die Handbremse
anziehen.
- Die Flügelschraube E abschrauben und den Deckel
F abnehmen.
- Den Staubbehälter abnehmen und entleeren.
- Den Behälter und den Deckel wieder anbringen und
mit der Flügelschraube befestigen.
ARBEITSINTERVALL
Einfahrzeit ___________________________ Keine
Turnusmäßig _______________ Alle
Auswechslung Filtereinsatz __ Alle
Stapler mit Teleskopausleger Serie GIROLIFT
10
Stunden
500
Stunden
D-9
Seite
Dokumentkode 57.0003.7500 - 02/2004
WARTUNG
