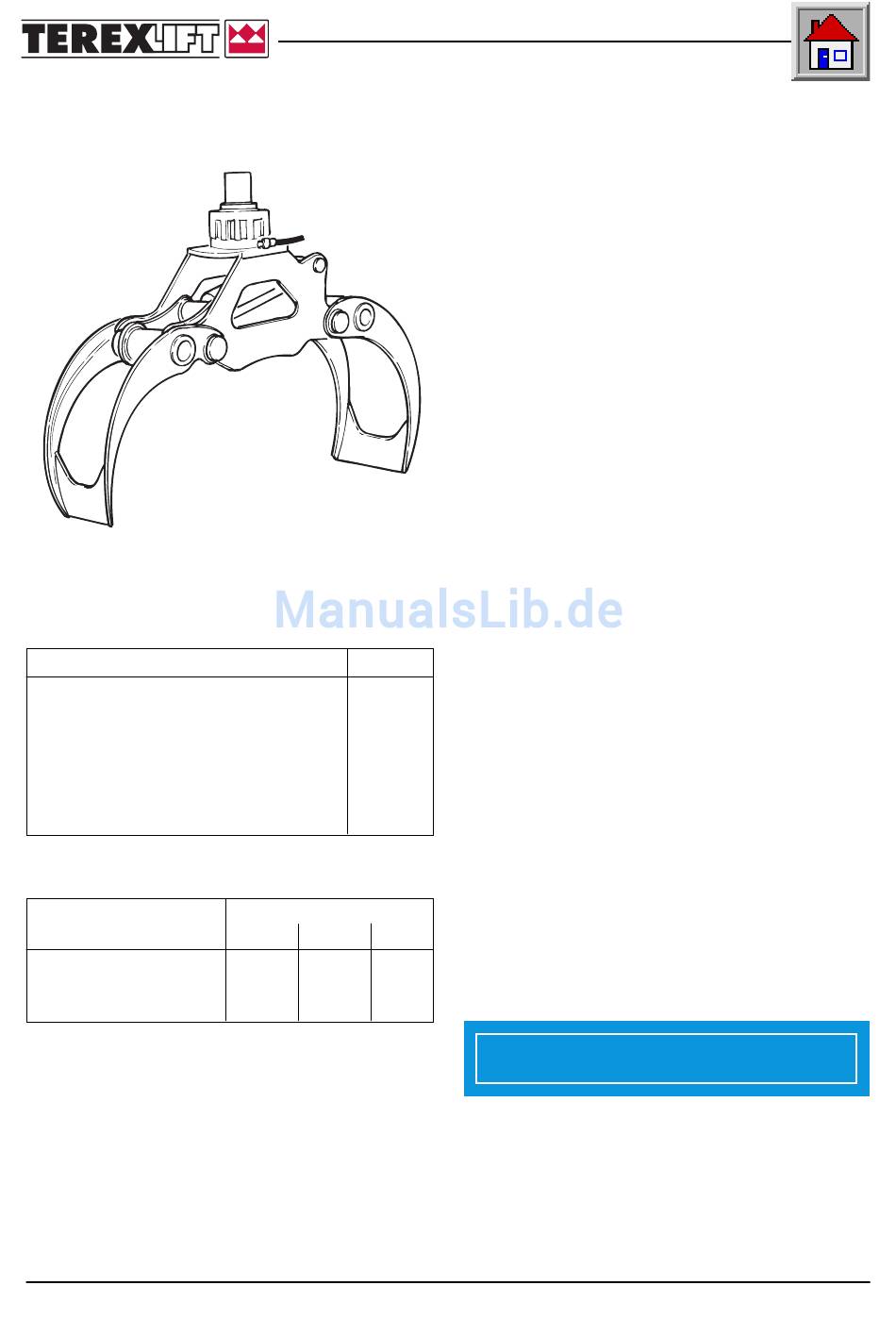

■ F-1.7 HYDRAULISCHE ZANGE FÜR STANGEN
UND ROHRE
Technische Daten
Griffdurchmesser
Breite
Länge
Höhe
Gewicht
Drehung
Anwendbarkeit
Griffdurchmesser
130÷625
Stapler mit Teleskopausleger Serie GIROLIFT
÷
130 625
mm 750
mm 360
mm 1000
kg 190
260°
GIROLIFT
3514 3518 5022
• •
Dokumentkode 57.0003.7500 - 02/2004
SONDERZUBEHÖR
Anwendungsbereich
Gerät mit Schnellanschluss für die Bewegung und
Drehung von Stangen und Rohren.
Sicherheit
Halten Sie sich genauestens an die allgemeinen
Sicherheitsvorschriften, die im Abschnitt B
"SICHERHEIT" beschrieben sind.
Betriebsweise
Zum Einstellen des Neigungswinkels den Drehhebel der
Gerätehalterung betätigen.
Zum Ergreifen und Drehen der Stangen und Rohre den
Hebel zur Werkzeugblockierung betätigen, an den
vorher mit
Versorgungsleitungen des neuen Anbaugeräts
angeschlossen wurden (siehe Anleitung auf Seite F-2).
Das Werkzeug besitzt ein Flußwahlventil, das die
Trennung der Versorgungsleitungen für die
Zangenschließung und für die Drehung der zu
bewegenden Stangen ermöglicht.
Die Trennung erfolgt durch die Betätigung des
Wählschalters 20.
Den Lastbegrenzer am Gerätetyp F (Palettengabel)
wählen.
Wartung
Vor der Benutzung eine Sichtkontrolle auf
Beschädigungen durchführen.
Kontrollieren, ob Hydraulikölverluste vorliegen.
Täglich die Gelenke mit der Einfettungspumpe
schmieren.
•
WICHTIG
Sich vergewissern, dass dieses Gerät im
Anwendungsland benutzt werden darf. Für den
italienischen Markt dieses Anbaugerät muss beim
ISPESL eingetragen und alljährlich untersucht
werden. Der Antrag auf Untersuchung muss vom
Benutzer gestellt werden.
