Modell Girolift 3518 - Terex GIROLIFT Betriebsanleitung

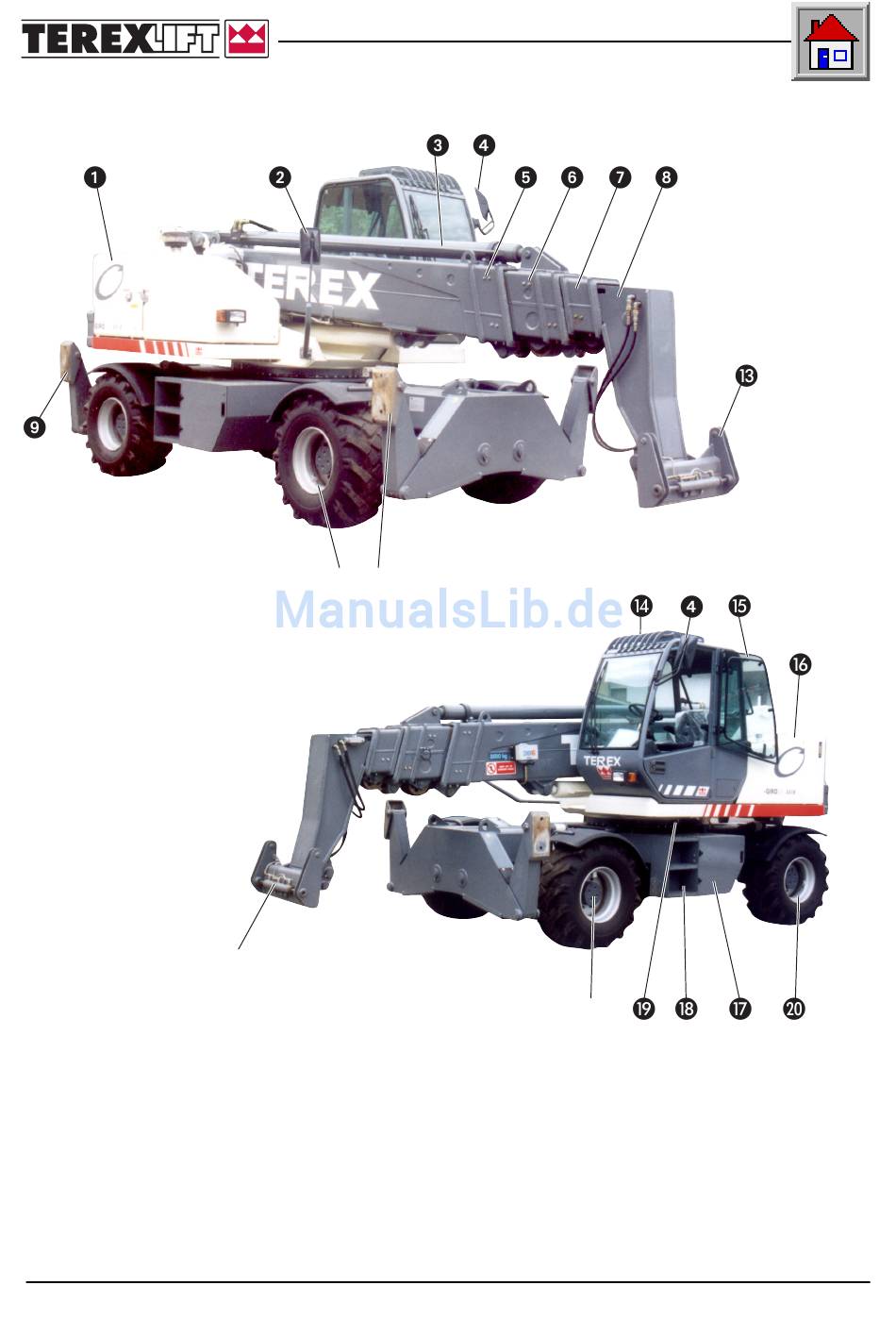

■ A-4.1.2 Modell Girolift 3518
1 - Motorraum
2 - Rückspiegel auf der rechten Seite
3 - Zylinder für Teleskopausleger
4 - Rückspiegel auf der linken Seite
5 - 1. Auslegerabschnitt
6 - 2. Auslegerabschnitt
7 - 3. Auslegerabschnitt
8 - 4. Auslegerabschnitt
9 - Rechte hintere Stabilitätsstütze
10 - Vordere Achse
11 - Rechte vordere Stabilitätsstütze
12 - Zylinder Werkzeugsperre
13 - Träger für Anbaugerät
14 - Schutzgitter Kabine
15 - Obere Klappe Kabine
16 - Raum für Öl- und Kraftstofftank
17 - Werkzeugkasten links
18 - Trittstufe
19 - Drehkranz
20 - Hintere Achse
Stapler mit Teleskopausleger Serie GIROLIFT
µ ¸
¹
Dokumentkode 57.0003.7500 - 02/2004
