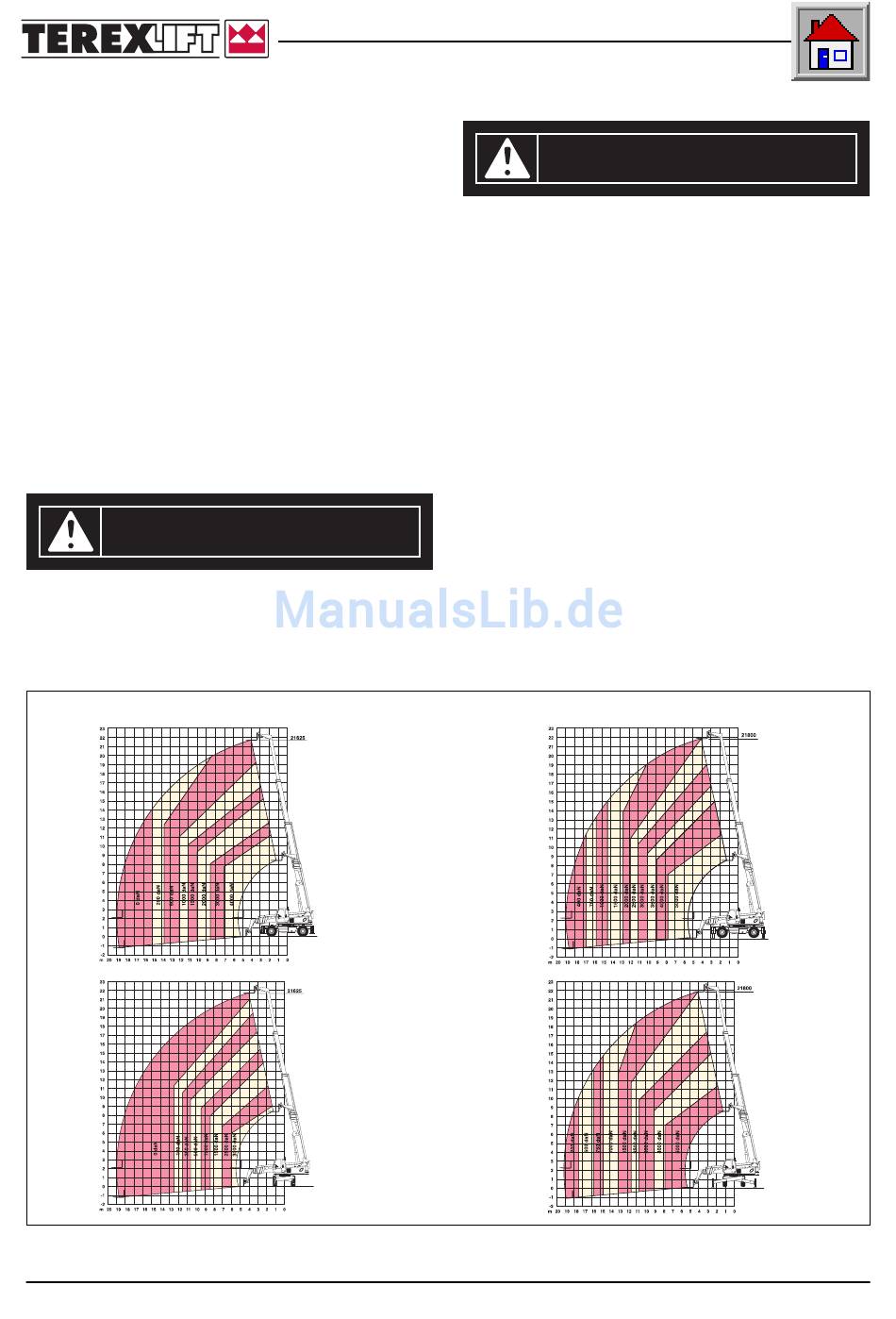

■ C-5.1 VERWENDUNG DER LASTENTABELLEN

Am Rahmen der Kabine befindet sich ein mit einem
Magneten befestigter Kurzführer mit den wichtigsten
Funktionen und mit den Lastdiagrammen in
Abhängigkeit vom Ausschub des Auslegers und von
der Benutzung der Stabilitätsstützen.
Die Tabelle A muss bei frontaler Arbeit ohne Benutzung
der Stabilitätsstützen angewandt werden.
Die Tabelle B muss bei frontaler Arbeit mit Benutzung
der Stabilitätsstützen angewandt werden.
Die Tabelle C muss bei seitlicher Arbeit ohne Benutzung
der Stabilitätsstützen angewandt werden.
Die Tabelle D muss bei seitlicher Arbeit mit Benutzung
der Stabilitätsstützen angewandt werden.
Für ein sicheres Arbeiten immer die Tabellen
konsultieren.
VORSICHT
Die hier aufgeführten Tabellen haben nur
Beispielcharakter. Richten Sie sich zur Bestimmung
der Belastungsgrenzen ausschließlich nach den an
der Maschine angegebenen Werten.
MIT STABILITÄTSSTÜTZEN
Stapler mit Teleskopausleger Serie GIROLIFT
BETRIEB
Die an der Maschine angebrachten Tabellen
beziehen sich auf eine auf festem und gut
geebnetem Boden stehende Maschine.
Heben Sie die Lasten um wenige Zentimeter an und
prüfen Sie ihre Stabilität, bevor Sie die eigentliche
Anhebung ausführen.
OHNE STABILITÄTSSTÜTZEN
A
C
C-38
Seite
Dokumentkode 57.0003.7500 - 02/2004
VORSICHT
B
D
