Laufwerke
Dell™ OptiPlex™ 170L Benutzerhandbuch
Allgemeine Richtlinien zur Installation
Festplattenlaufwerk
Frontblendeneinsätze
CD-/DVD-Laufwerk
Diskettenlaufwerk
Der Computer unterstützt Folgendes:
ein serielles ATA-Festplattenlaufwerk
l
ein Diskettenlaufwerk (optional)
l
ein optionales CD- oder DVD-Laufwerk
l
Allgemeine Richtlinien zur Installation
Schließen Sie CD-/DVD-Laufwerke an den Anschluss mit der Bezeichnung "IDE" auf der Systemplatine an. Serielle ATA-Festplattenlaufwerke sollten an den
Anschluss mit der Bezeichnung "SATA0" auf der Systemplatine angeschlossen werden.
Anschließen der Laufwerkkabel
Beim Installieren eines Laufwerks schließen Sie zwei Kabel – ein Gleichstromkabel und ein Datenkabel – an der Rückseite des Laufwerks und an der
Systemplatine an.

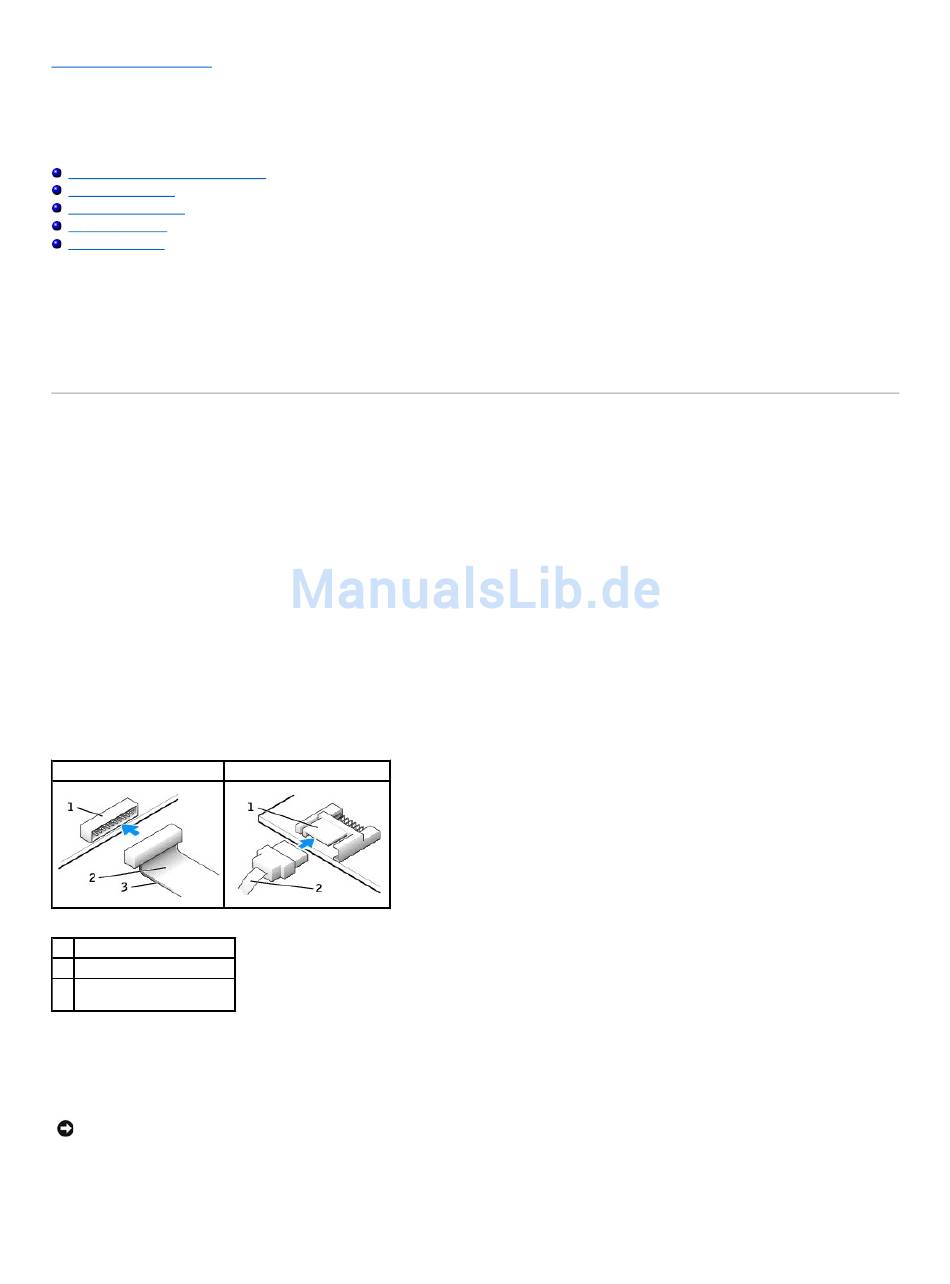

Laufwerkschnittstellenanschlüsse
IDE-Laufwerkanschluss
Serieller ATA-Anschluss
1
Schnittstellenanschluss
2
Schnittstellenkabel
3
Farbiger Streifen am IDE-
Kabel
Die meisten Schnittstellenanschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden. Diese Kodierung kann eine Kerbe oder ein fehlender Stift auf der
einen Seite und eine Nut oder ein gefülltes Stiftloch auf der anderen Seite sein. Kodierte Anschlüsse sorgen dafür, dass die Kabelader "Stift 1" (durch einen
farbigen Streifen entlang einer Kante des IDE-Kabels gekennzeichnet – serielle ATA-Kabel haben keinen farbigen Streifen) zum Anschlussende "Stift 1" führt.
Das Anschlussende "Stift 1" auf einer Platine oder Karte wird in der Regel durch den Aufdruck "1" direkt auf der Platine oder Karte gekennzeichnet.
VORSICHT:
Achten Sie beim Anschließen eines IDE-Schnittstellenkabels darauf, dass das Kabel richtig eingesteckt wird. (Der farbige Streifen muss auf
Stift 1 des Anschlusses führen.) Wird das Kabel verdreht, ist das Laufwerk nicht funktionsfähig. Schäden am Controller und/oder Laufwerk könnten die
Folge sein.
Netzkabelanschluss
