Bedienfeld
Dell™ OptiPlex™ 170L Benutzerhandbuch
Entfernen des Bedienfelds
Einsetzen des Bedienfelds
WARNUNG: Bevor Sie mit diesem Verfahren beginnen, lesen Sie bitte die Sicherheitshinweise im Produktinformationshandbuch.
VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich mittels eines Erdungsbandes um Ihr Handgelenk oder durch regelmäßiges
Berühren einer nicht lackierten Metallfläche am Computer (beispielsweise an der Geräterückseite).
VORSICHT: Bevor Sie ein Gerät vom Computer trennen oder eine Komponente von der Systemplatine entfernen, müssen Sie sicherstellen, dass die
Anzeige für den Stand-by-Modus auf der Systemplatine nicht leuchtet. Die Position der Anzeige finden Sie unter

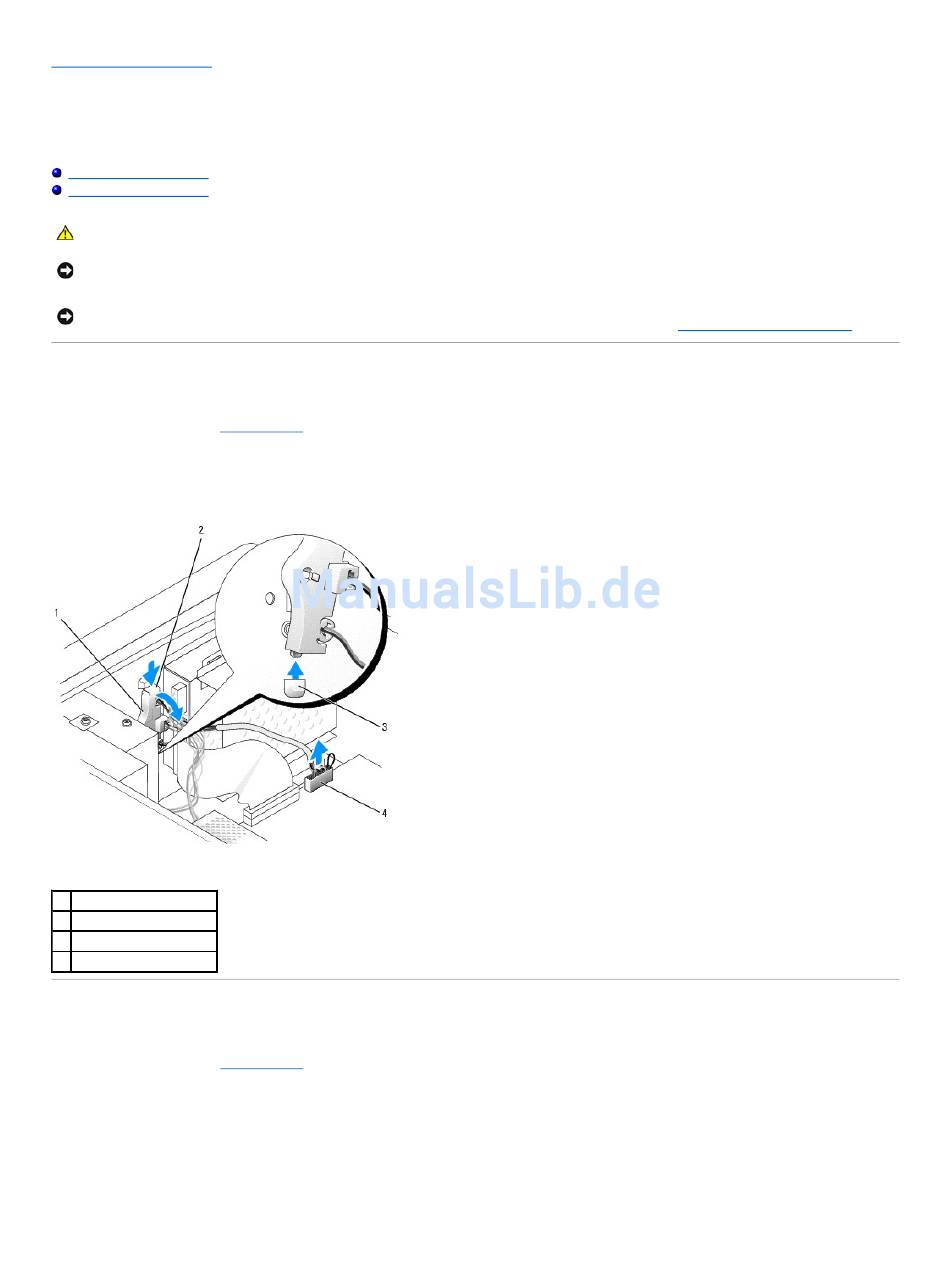

Entfernen des Bedienfelds

1. Die Schritte im Abschnitt Vorbereitungen ausführen.
2. Das Kabel des Bedienfelds vom Anschluss auf der Systemplatine trennen.
3. Die Bedienfeldklinke drücken, um das Bedienfeld aus der Kerbe im Computer zu lösen.
1 Bedienfeld
2 Bedienfeldklinke
3 Kerbe
4 Systemplatinenanschluss

Einsetzen des Bedienfelds

1. Die Schritte im Abschnitt Vorbereitungen ausführen.
2. Die Bedienfeldklammer in die Kerbe am Gehäuse einsetzen.
3. Sicherstellen, dass die Bedienfeldklinke von der Klammer am Gehäuse gesichert wird.
4. Das Kabel des Bedienfelds an den Anschluss auf der Systemplatine anschließen.
Komponenten der Systemplatine.
