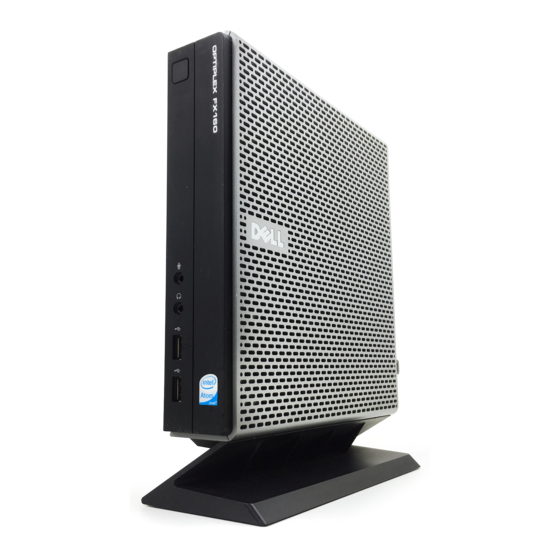

Dell™ OptiPlex™ FX160/160 - Service-Handbuch
Arbeiten an Komponenten im Innern des Computers
System-Setup
Selective USB
Neuinstallieren von Software
Fehlerbehebung
Computerstandrahmen
Abdeckungen
Festplattenbaugruppe (optional)
NVRAM-Modul
Wireless-Karte
Anmerkungen, Hinweise und Vorsichtshinweise
HINWEIS:
Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie den Computer besser einsetzen können.
VORSICHT:
Durch VORSICHT werden Sie auf Gefahrenquellen hingewiesen,
die Hardwareschäden oder Datenverlust zur Folge haben können, wenn die Anweisungen nicht befolgt werden.
WARNUNG:
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen
könnte.
Wenn Sie einen Dell™-Computer der Serie N besitzen, treffen alle Verweise in diesem Dokument auf die Microsoft® Windows®-Betriebssysteme nicht zu.
Irrtümer und technische Änderungen vorbehalten.
© 2008 Dell Inc. Alle Rechte vorbehalten.
Vervielfältigung dieser Materialien jeglicher Art ohne die vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt.
In diesem Text verwendete Marken: Dell, das DELL-Logo und OptiPlex sind Marken von Dell Inc.; Intel ist eine eingetragene Marke der Intel Corporation in den USA und anderen
Ländern; Microsoft, Windows, Windows Vista, das Logo der Windows-Startschaltfläche und Outlook sind eingetragene Marken der Microsoft Corporation in den USA und/oder in anderen
Ländern.
Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Die Dell Computer Corporation
verzichtet auf alle Besitzrechte an Marken und Handelsbezeichnungen, die nicht ihr Eigentum sind.
Modell DC01T
September 2008 Rev. A00
E/A-Karte
Netzteil
Prozessor-Kühlkörperbaugruppe
Speicher
Knopfzellenbatterie
Kabelführung
Antenne
Systemplatinenbaugruppe
Wie Sie Hilfe bekommen
Informationsquellen
