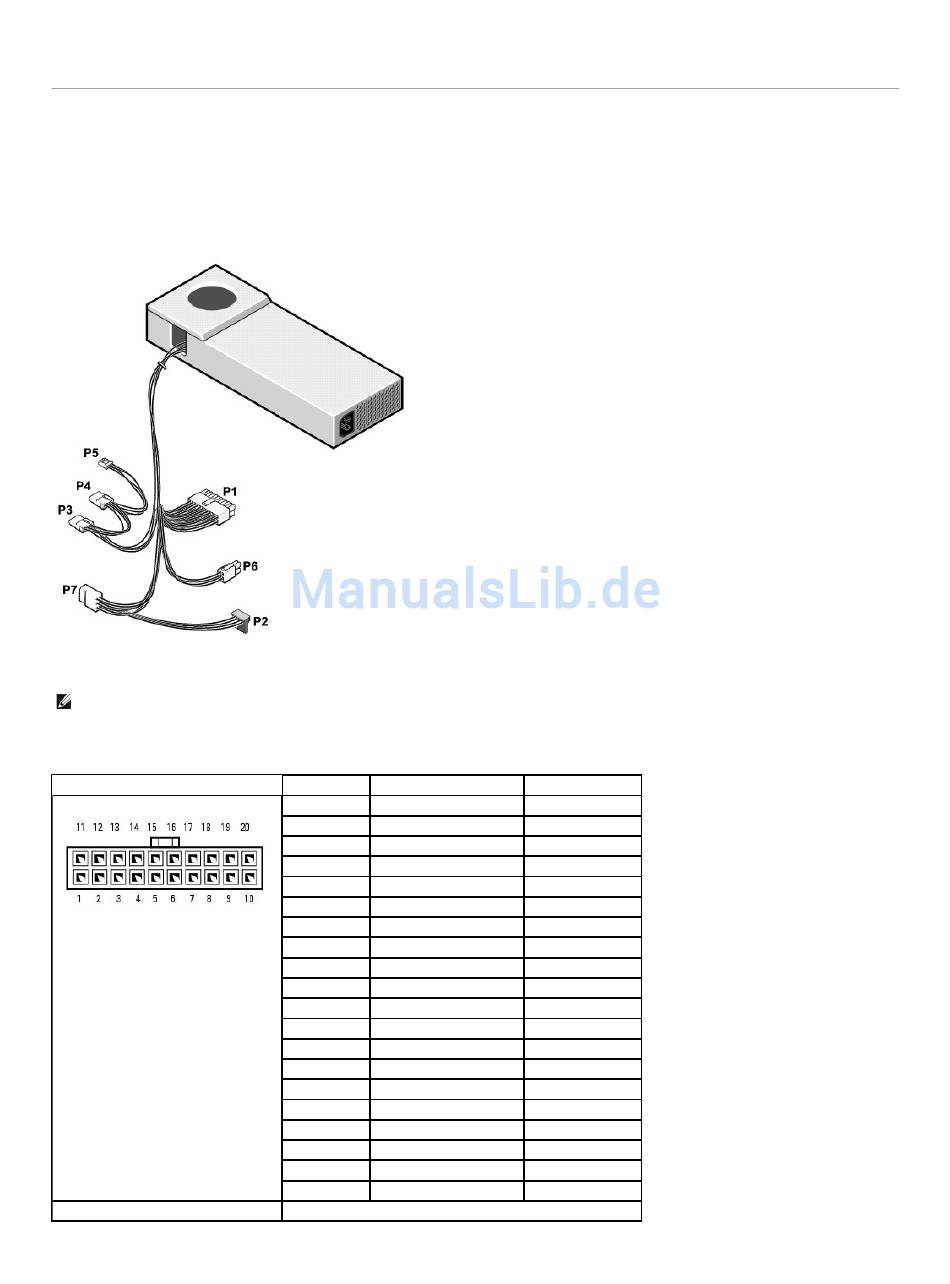

Gleichstromanschlüsse
Stiftzuordnung am Gleichstromanschluss für das Netzteil im Small Desktop-Computer
HINWEIS: Manche Computernetzteile sind mit einem Anschluss "P7" ausgestattet.
Gleichstromanschluss P1
Stiftnummer Signalbezeichnung
1 +3,3 V Gleichspannung
2 +3,3 V Gleichspannung
3 COM
4 +5 V Gleichspannung
5 COM
6 +5 V Gleichspannung
7 COM
8 POK*
9 +5 VFP
10 +12 V Gleichspannung
11 +3,3 V Gleichspannung
12 -12 V Gleichspannung*
13 COM
14 PS ON*
15 COM
16 COM
17 COM
18 N/C
19 +5 V Gleichspannung
20 +5 V Gleichspannung
* Anstelle des 18-AWG-Drahtes einen 22-AWG-Draht verwenden.
Kabel (18-AWG)
Orange
Orange
Schwarz
Rot
Schwarz
Rot
Schwarz
Grau
Violett
Gelb
Orange
Blau
Schwarz
Grün
Schwarz
Schwarz
Schwarz
N/C
Rot
Rot
