Dell OptiPlex 170L Benutzerhandbuch Seite 117

Installieren eines Diskettenlaufwerks

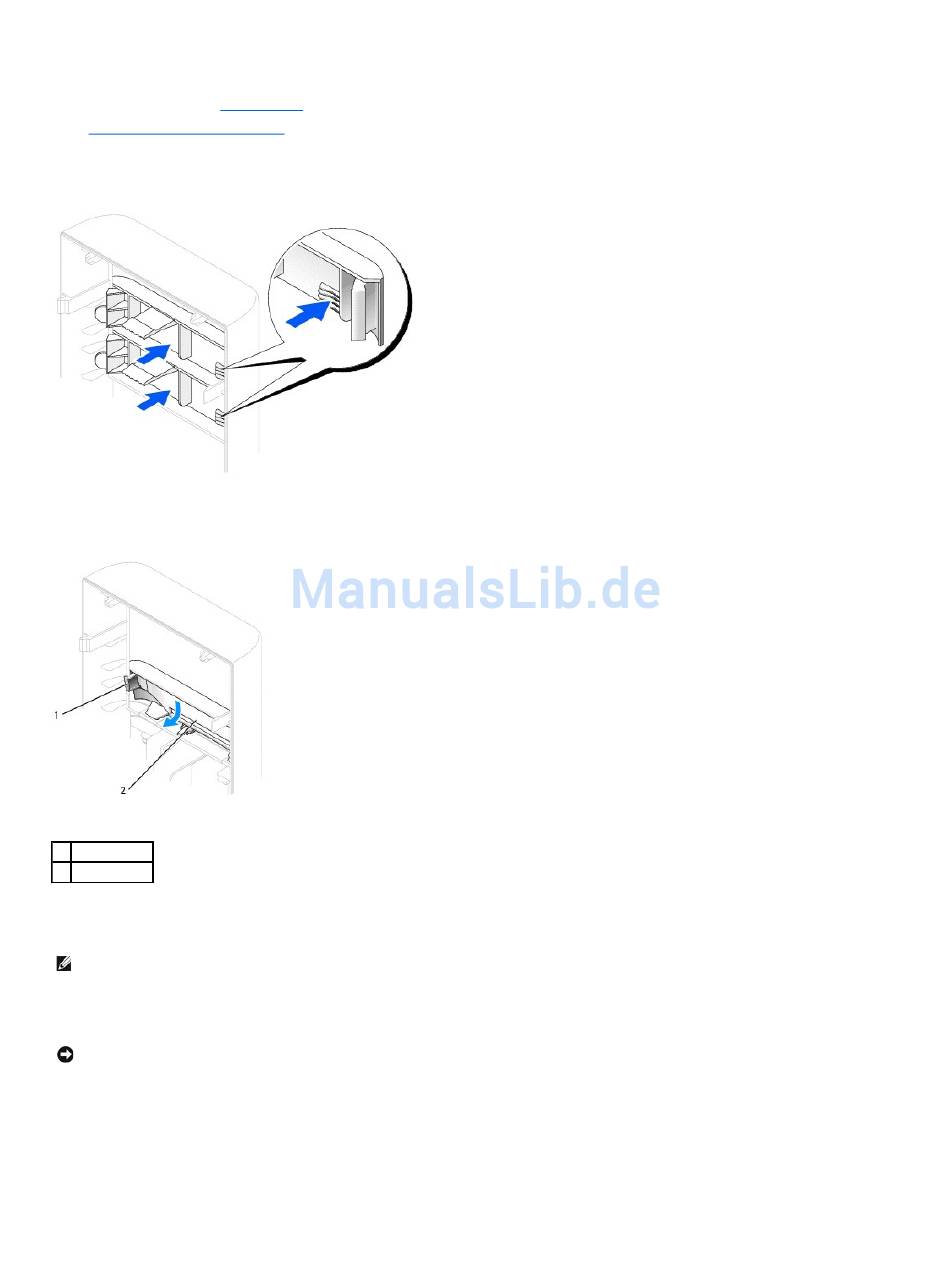

1. Die Schritte im Abschnitt Vorbereitungen ausführen.
2. Die Frontblende lösen und entfernen.
3. Den mittleren und unteren Frontblendeneinsatz entfernen, indem Sie auf die Rückseite drücken. Wird ein sekundäres CD-Laufwerk installiert, ist nur der
untere Frontblendeneinsatz zu entfernen.
4. Den Diskettenlaufwerkeinsatz entfernen, indem Sie auf die beiden Klammern drücken.
1 Klammern (2)
2 Einsatz
5. Die Oberseite der Diskettenlaufwerkhalterung so ausrichten, dass sie bündig mit der Unterseite des oberen Laufwerkschachts abschließt. Die Halterung
anschließend einschieben, bis sie korrekt sitzt.
HINWEIS: An der Oberseite der Diskettenlaufwerkhalterung befinden sich zwei Aussparungen, die genau zu den beiden Klammern an der Unterseite
des oberen Laufwerkschachts passen. Ist die Halterung ordnungsgemäß eingesetzt, sitzt sie auch ohne Unterstützung sicher.
6. Das Netzkabel des Diskettenlaufwerks an die Rückseite des Laufwerks anschließen.
VORSICHT: Beim Befestigen des Laufwerkdatenkabels richten Sie die farbige Ader des Kabels an Stift 1 am Laufwerk aus (Stift 1 ist mit "1" markiert).
7. Das Datenkabel an die Rückseite des Laufwerks und an den Diskettenlaufwerkanschluss auf der Systemplatine anschließen.
