CANopen – Zusatzanleitung Optionen NORD - Frequenzumrichter
2.1.1 SK 5xxE CANnord / CANopen, Überblick
SK TU3-CAO
CANopen
SK 5xxE (gesamte Baureihe)
SUB-D9 Stecker
zuschaltbarer Abschlusswiderstand
externe 24V +/- 25% Spannungsversorgung, ca. 80mA
Drehkodierschalter für die Baudrate und Adresse
Antriebsprofil DS 301 und DS 402

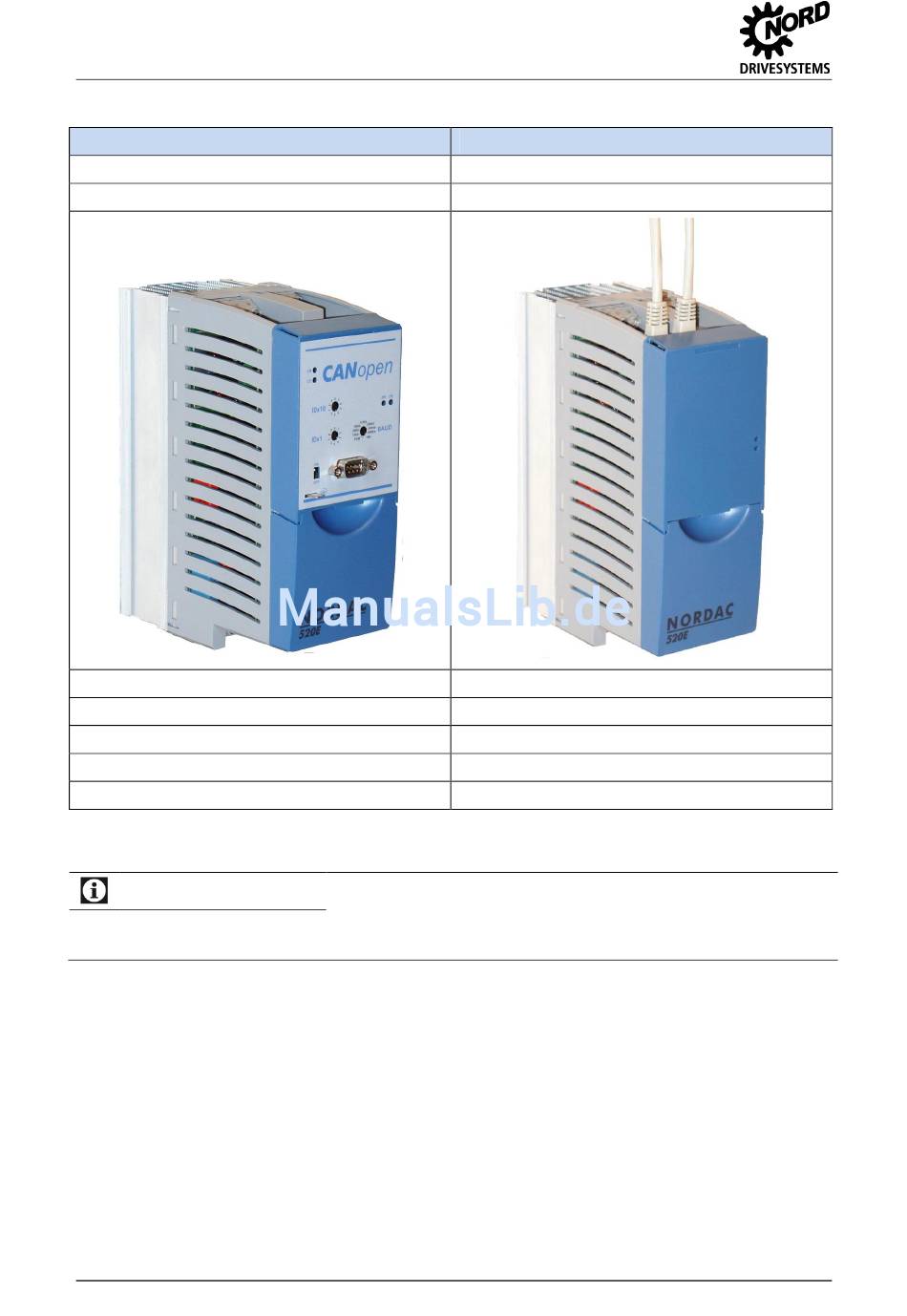

Abbildung 2: SK 5xxE - Konfiguration CANnord / CANopen
Information
Durch geeignete Maßnahmen ist sicher zu stellen, dass keine Schwingungen oder Zugkräfte auf die Verkabelung
wirken. Insbesondere ist die RJ45 Stecker- Verkabelung frei von Zug zu verlegen.
Pos : 33 /Anl eitungen/Buss ysteme/2. Baugruppen/C ANopen [BU 0060]/C AN nor d / CAN open, Inter ner R J45 Anschl uss @ 1\mod_1341396988811_6.doc x @ 29195 @ 3 @ 1
16
internen RJ45 Anschluss
CANnord oder CANopen
ab SK 511E
Eingang-/ Ausgang über RJ45 Buchsen
zuschaltbarer Abschlusswiderstand
externe 24V +/- 25% Spannungsversorgung, ca. 30mA
Parameter P514 / P515 für die Baudrate und Adresse
Antriebsprofil DS 301
Zugentlastung
BU 0060 DE-4112
