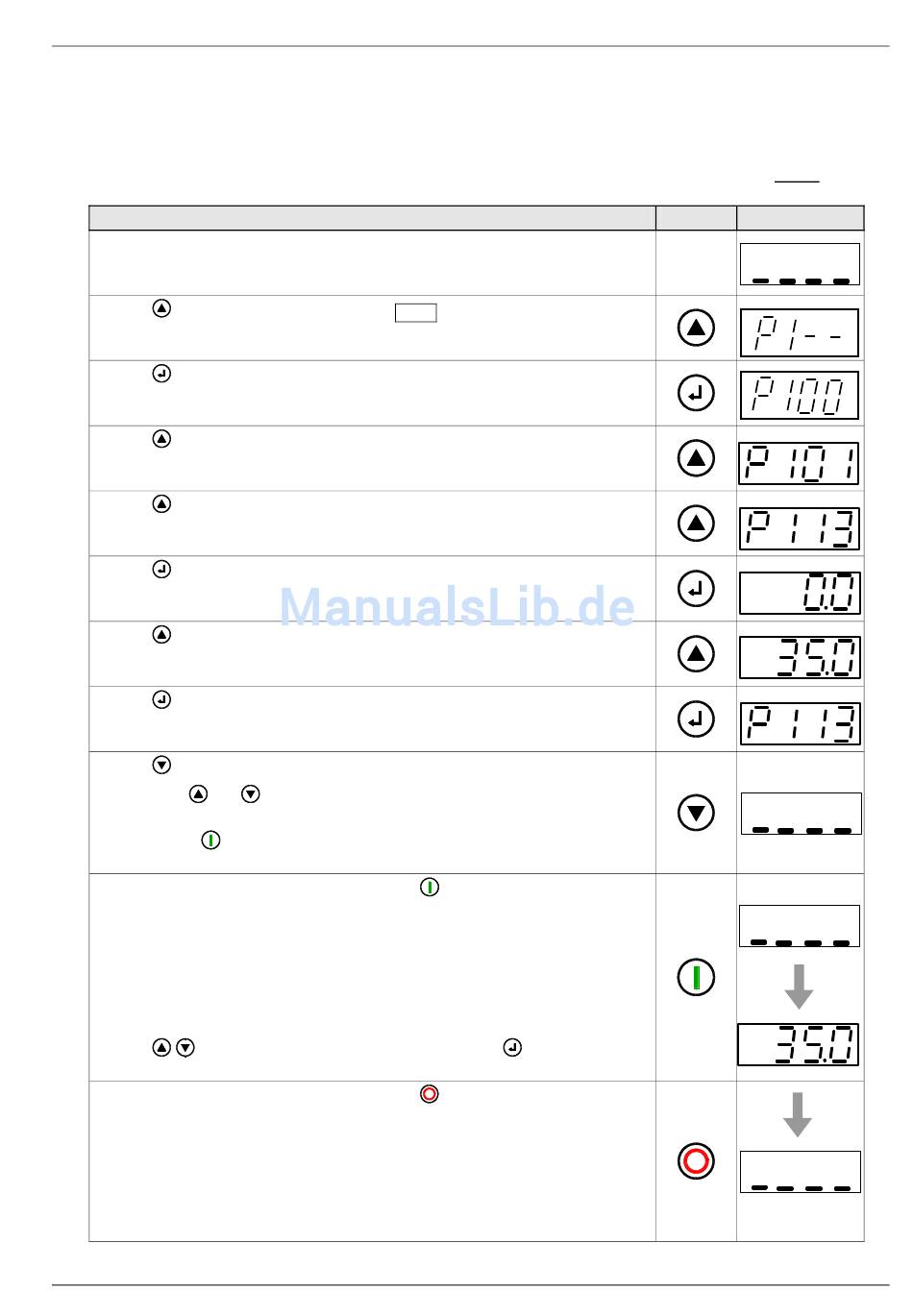

6.2 Grundbetrieb – Kurzanleitung
... mit ControlBox (Option: SK TU2-CTR)
Das einfachste Verfahren, um den Frequenzumrichter für den Betrieb einzurichten, wird im Folgenden be-
schrieben. Bei diesem Betrieb wird die Tippfrequenz (P113) verwendet. Es muss lediglich bei einem Parame-
ter die Standardeinstellung geändert werden.
Maßnahme
1.
Netzspannung an den Frequenzumrichter legen. Die Betriebsanzeige
wechselt in den „Betriebsbereit" Modus.
-Taste betätigen bis Menügruppe P 1 _ _ angezeigt wird.
2.
3.
-Taste betätigen, um in die Menügruppe der Basisparameter zu
gelangen.
4.
-Taste betätigen. Parameter- Nr. P101 und folgende werden angezeigt.
5.
-Taste betätigen, bis Parameter P113 >Tippfrequenz< angezeigt wird.
6.
-Taste betätigen, um aktuellen Frequenzsollwert (werksseitige
Standardeinstellung = 0.0Hz) zur Anzeige zu bringen.
7.
-Taste betätigen, um gewünschten Frequenzsollwert (z.B. 35.0Hz)
einzustellen.
8.
-Taste betätigen, um die Einstellung abzuspeichern.
9.
-Taste betätigen, bis die Betriebsanzeige erreicht wird.
Oder
und
wechseln.
Mit der
-Taste kann direkt eingeschaltet werden, der Frequenzumrichter
wechselt direkt auf die Betriebsanzeige.
10.
Frequenzumrichter durch Betätigung der
Die Motorwelle läuft an und zeigt an, dass die Umrichter- Ausgangsfrequenz
auf den Sollwert von 35Hz ansteigt.
Hinweis:
Der Sollwert wird nach 1.4 Sekunden erreicht (35Hz / 50Hz x 2s). Die
Standard - Hochlaufzeit beträgt 2s, um 50Hz zu erreichen
(definiert durch P102 und P105).
Bei Bedarf kann die Motordrehzahl (d.h. die Frequenz) direkt mit Hilfe der
-Tasten verändert werden. Durch Drücken der
neu eingestellte Wert direkt in P113 gespeichert werden.
11.
Frequenzumrichter durch Betätigung der
Der Motor wird gebremst und kommt zu einem kontrollierten Stillstand (dies
dauert 1.4s). Die Standard - Rücklaufzeit beträgt 2s von 50Hz bis zum Stillstand
(definiert durch P103, P105).
Hinweis:
Nach dem Stillsetzen liefert der Frequenzumrichter immer 0Hz für 0.5sec
(P559, >DC-Nachlauf<). Durch eine erneute Freigabe innerhalb dieser Zeit wird
diese abgebrochen.
