NORDAC SK 750E Handbuch

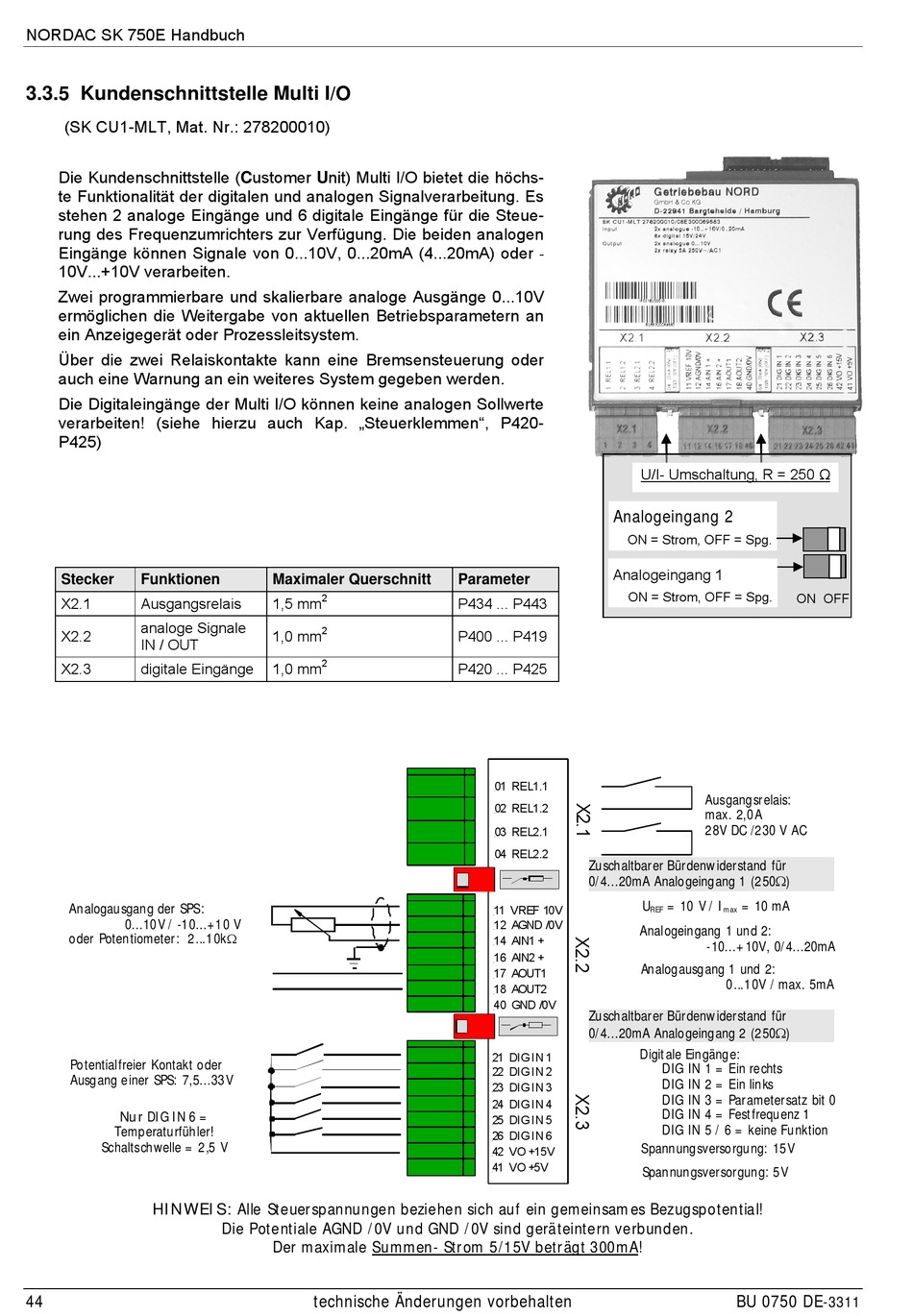

3.3.5 Kundenschnittstelle Multi I/O
(SK CU1-MLT, Mat. Nr.: 278200010)
Die Kundenschnittstelle (Customer Unit) Multi I/O bietet die höchs-
te Funktionalität der digitalen und analogen Signalverarbeitung. Es
stehen 2 analoge Eingänge und 6 digitale Eingänge für die Steue-
rung des Frequenzumrichters zur Verfügung. Die beiden analogen
Eingänge können Signale von 0...10V, 0...20mA (4...20mA) oder
10V...+10V verarbeiten.
Zwei programmierbare und skalierbare analoge Ausgänge 0...10V
ermöglichen die Weitergabe von aktuellen Betriebsparametern an
ein Anzeigegerät oder Prozessleitsystem.
Über die zwei Relaiskontakte kann eine Bremsensteuerung oder
auch eine Warnung an ein weiteres System gegeben werden.
Die Digitaleingänge der Multi I/O können keine analogen Sollwerte
verarbeiten! (siehe hierzu auch Kap. „Steuerklemmen", P420-
P425)
Stecker
Funktionen
X2.1
Ausgangsrelais
analoge Signale
X2.2
IN / OUT
X2.3
digitale Eingänge
Analogausgang der SPS:
0...10V / -10...+10 V
oder Potentiometer: 2...10k
Potentialfreier Kontakt oder
Ausgang einer SPS: 7,5...33V
Nur DIG IN 6 =
Temperaturfühler!
Schaltschwelle = 2,5 V
HINWEIS: Alle Steuerspannungen beziehen sich auf ein gemeinsames Bezugspotential!
44
Maximaler Querschnitt
2
1,5 mm
2
1,0 mm
2
1,0 mm
Die Potentiale AGND /0V und GND /0V sind geräteintern verbunden.
Der maximale Summen- Strom 5/15V beträgt 300mA!
technische Änderungen vorbehalten
-
Analogeingang 2
ON = Strom, OFF = Spg.
Analogeingang 1
Parameter
ON = Strom, OFF = Spg.
P434 ... P443
P400 ... P419
P420 ... P425
01 REL1.1
02 REL1.2
03 REL2.1
04 REL2.2
Zuschaltbarer Bürdenwiderstand für
0/4...20mA Analogeingang 1 (250
11 VREF 10V
12 AGND /0V
14 AIN1 +
16 AIN2 +
17 AOUT1
18 AOUT2
40 GND /0V
Zuschaltbarer Bürdenwiderstand für
0/4...20mA Analogeingang 2 (250
21 DIG IN 1
22 DIG IN 2
23 DIG IN 3
24 DIG IN 4
25 DIG IN 5
26 DIG IN 6
42 VO +15V
41 VO +5V
U/I- Umschaltung, R = 250 Ω
ON OFF
Ausgangsrelais:
max. 2,0A
28V DC /230 V AC
)
U
= 10 V / I
= 10 mA
REF
max
Analogeingang 1 und 2:
-10...+10V, 0/4...20mA
Analogausgang 1 und 2:
0...10V / max. 5mA
)
Digitale Eingänge:
DIG IN 1 = Ein rechts
DIG IN 2 = Ein links
DIG IN 3 = Parametersatz bit 0
DIG IN 4 = Festfrequenz 1
DIG IN 5 / 6 = keine Funktion
Spannungsversorgung: 15V
Spannungsversorgung: 5V
BU 0750 DE
-3311
