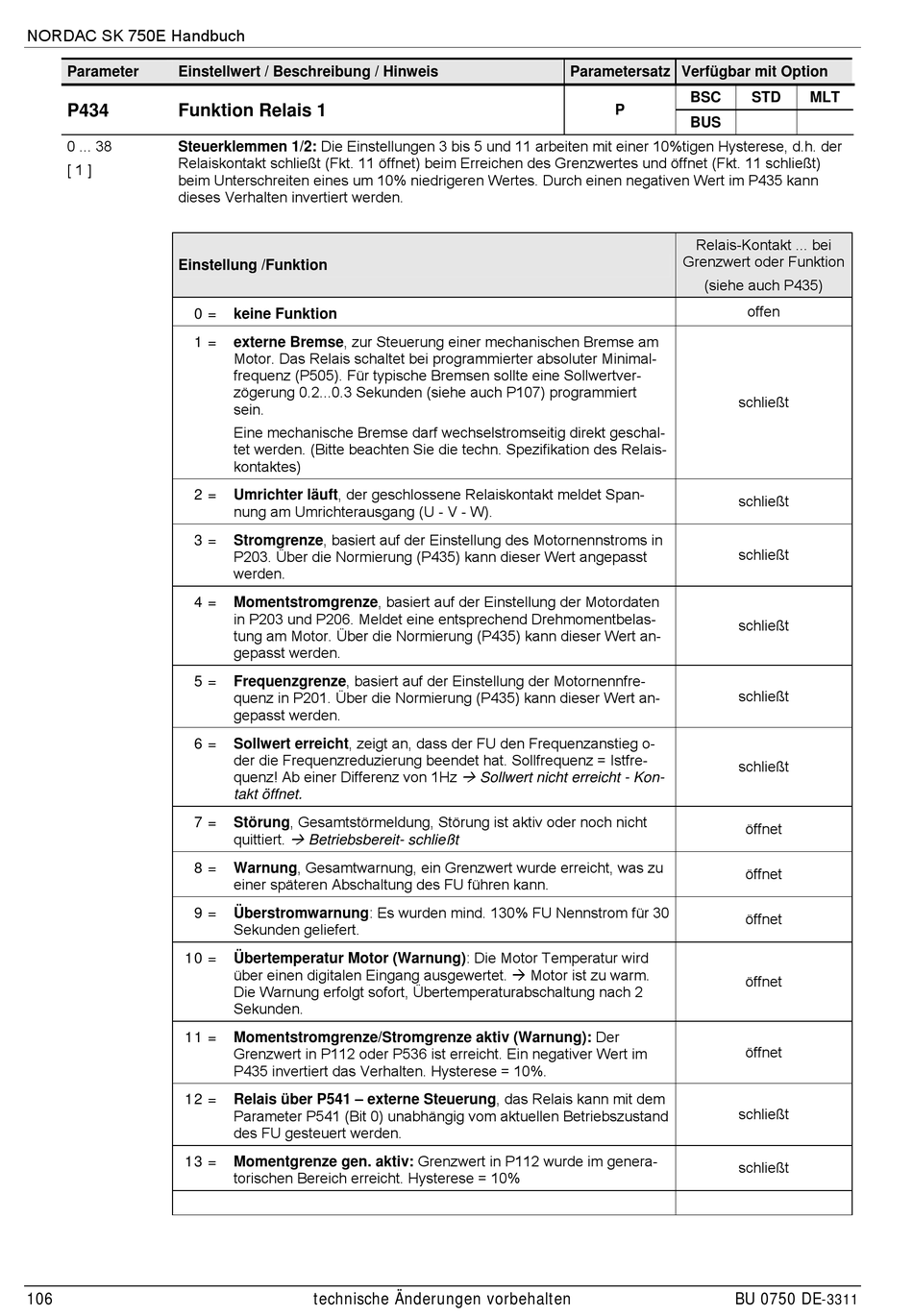

NORDAC SK 750E Handbuch
Parameter
Einstellwert / Beschreibung / Hinweis
P434
Funktion Relais 1
Steuerklemmen 1/2: Die Einstellungen 3 bis 5 und 11 arbeiten mit einer 10%tigen Hysterese, d.h. der
0 ... 38
Relaiskontakt schließt (Fkt. 11 öffnet) beim Erreichen des Grenzwertes und öffnet (Fkt. 11 schließt)
[ 1 ]
beim Unterschreiten eines um 10% niedrigeren Wertes. Durch einen negativen Wert im P435 kann
dieses Verhalten invertiert werden.
Einstellung /Funktion
0 = keine Funktion
1 = externe Bremse , zur Steuerung einer mechanischen Bremse am
2 = Umrichter läuft , der geschlossene Relaiskontakt meldet Span-
3 = Stromgrenze , basiert auf der Einstellung des Motornennstroms in
4 = Momentstromgrenze , basiert auf der Einstellung der Motordaten
5 = Frequenzgrenze , basiert auf der Einstellung der Motornennfre-
6 = Sollwert erreicht , zeigt an, dass der FU den Frequenzanstieg o-
7 = Störung , Gesamtstörmeldung, Störung ist aktiv oder noch nicht
8 = Warnung , Gesamtwarnung, ein Grenzwert wurde erreicht, was zu
9 = Überstromwarnung : Es wurden mind. 130% FU Nennstrom für 30
10 = Übertemperatur Motor (Warnung) : Die Motor Temperatur wird
11 = Momentstromgrenze/Stromgrenze aktiv (Warnung): Der
12 = Relais über P541 – externe Steuerung , das Relais kann mit dem
13 = Momentgrenze gen. aktiv: Grenzwert in P112 wurde im genera-
106
Motor. Das Relais schaltet bei programmierter absoluter Minimal-
frequenz (P505). Für typische Bremsen sollte eine Sollwertver-
zögerung 0.2...0.3 Sekunden (siehe auch P107) programmiert
sein.
Eine mechanische Bremse darf wechselstromseitig direkt geschal-
tet werden. (Bitte beachten Sie die techn. Spezifikation des Relais-
kontaktes)
nung am Umrichterausgang (U - V - W).
P203. Über die Normierung (P435) kann dieser Wert angepasst
werden.
in P203 und P206. Meldet eine entsprechend Drehmomentbelas-
tung am Motor. Über die Normierung (P435) kann dieser Wert an-
gepasst werden.
quenz in P201. Über die Normierung (P435) kann dieser Wert an-
gepasst werden.
der die Frequenzreduzierung beendet hat. Sollfrequenz = Istfre-
quenz! Ab einer Differenz von 1Hz
takt öffnet.
quittiert.
Betriebsbereit- schließt
einer späteren Abschaltung des FU führen kann.
Sekunden geliefert.
über einen digitalen Eingang ausgewertet. Motor ist zu warm.
Die Warnung erfolgt sofort, Übertemperaturabschaltung nach 2
Sekunden.
Grenzwert in P112 oder P536 ist erreicht. Ein negativer Wert im
P435 invertiert das Verhalten. Hysterese = 10%.
Parameter P541 (Bit 0) unabhängig vom aktuellen Betriebszustand
des FU gesteuert werden.
torischen Bereich erreicht. Hysterese = 10%
technische Änderungen vorbehalten
Parametersatz Verfügbar mit Option
P
Sollwert nicht erreicht - Kon-
BSC
STD
MLT
BUS
Relais-Kontakt ... bei
Grenzwert oder Funktion
(siehe auch P435)
offen
schließt
schließt
schließt
schließt
schließt
schließt
öffnet
öffnet
öffnet
öffnet
öffnet
schließt
schließt
BU 0750 DE
-3311
