2.9.8 Kabelverschraubungen
Bei den Kabelverschraubungen muss zwischen der Frequenzumrichter- Baugröße 1 und 2 des SK 750E un-
terschieden werden. Beide haben verschiedene Kabeleinführungen für den Netzeingang bzw. Frequenz-
umrichterausgang zum Motor (siehe unten aufgeführte Tabelle). Die Kabeleinführungen für die Steuerungs-
ebene, die Ansteuerung des Bremswiderstandes und den Temperatursensor-Eingang sind bei beiden Bau-
größen gleich.
RS485- Schnittstelle
→ Anschluss SK PAR-2H
Netzzuleitung
Verfügbare Kabelverschraubungen für Baugröße 1 und 2:
Baugröße
Netzzuleitung
BG1
M32
BG2
M40
HINWEIS
BU 0750 DE
-3311
Mech. Bremse
Motorausgang
M25
M32
Grundsätzlich soll der Motor für den Betrieb mit einem SK 750E mit einem Temperaturfühler aus-
gerüstet werden.
technische Änderungen vorbehalten
Bremswiderstand
Motorabgang

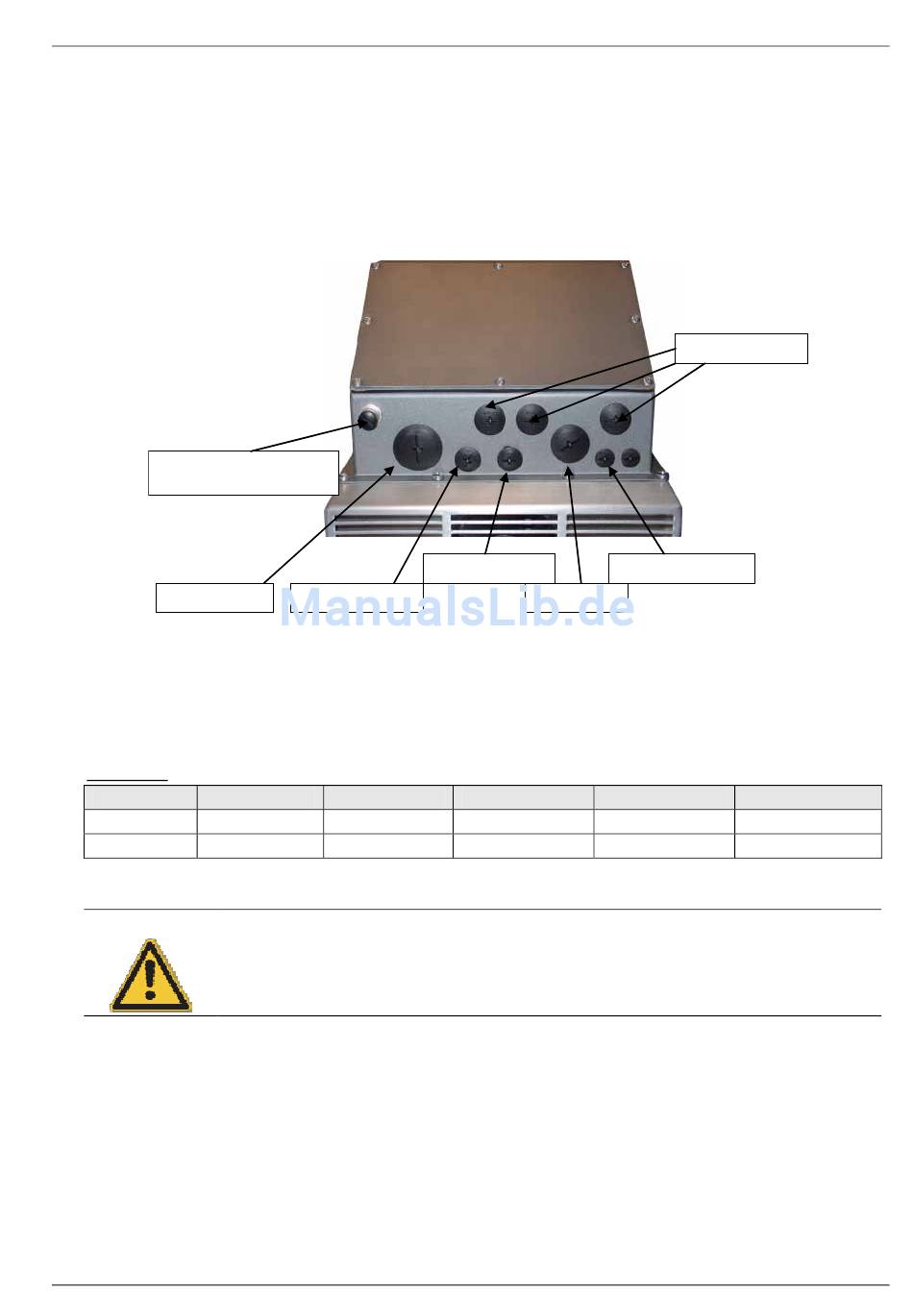

Abb.: luftgekühlter SK 750E, Baugröße 1
Steuerungsebene
3x M25
3x M25
2 Montage und Installation
Steuerungsebene
Temperarursensor
Bremswiderstand
Temperatursensor
2x M16
2x M12
2x M16
2x M12
25
