Bevor das Gerät angeschlossen wird ist Folgendes zu beachten:
1. Stellen Sie sicher, dass die Spannungsquelle die richtige Spannung liefert und für den benötigten Strom
ausgelegt ist (siehe Kap. 9 Technische Daten). Des Weiteren muss darauf geachtet werden, dass ein ge-
eigneter Leistungsschalter mit dem spezifizierten Nennstrombereich zwischen Spannungsquelle und Fre-
quenzumrichter geschaltet sind.
2. Netzspannung direkt an die Netzklemmen L
3. Für den Anschluss des Motors ist ein vieradriges Kabel zu verwenden. Das Kabel wird an die Motorklem-
men U - V - W sowie an PE angeschlossen.
4. Werden abgeschirmte Motor- Kabel (empfohlen) verwendet, ist der Kabelschirm zusätzlich großflächig an
der metallischen Verschraubung aufzulegen.
Die Verwendung abgeschirmter Kabel ist unerlässlich, um den angegebenen Funkentstörgrad
Hinweis:
einzuhalten. (siehe auch Kap. 10.5 EMV Grenzwertklassen)

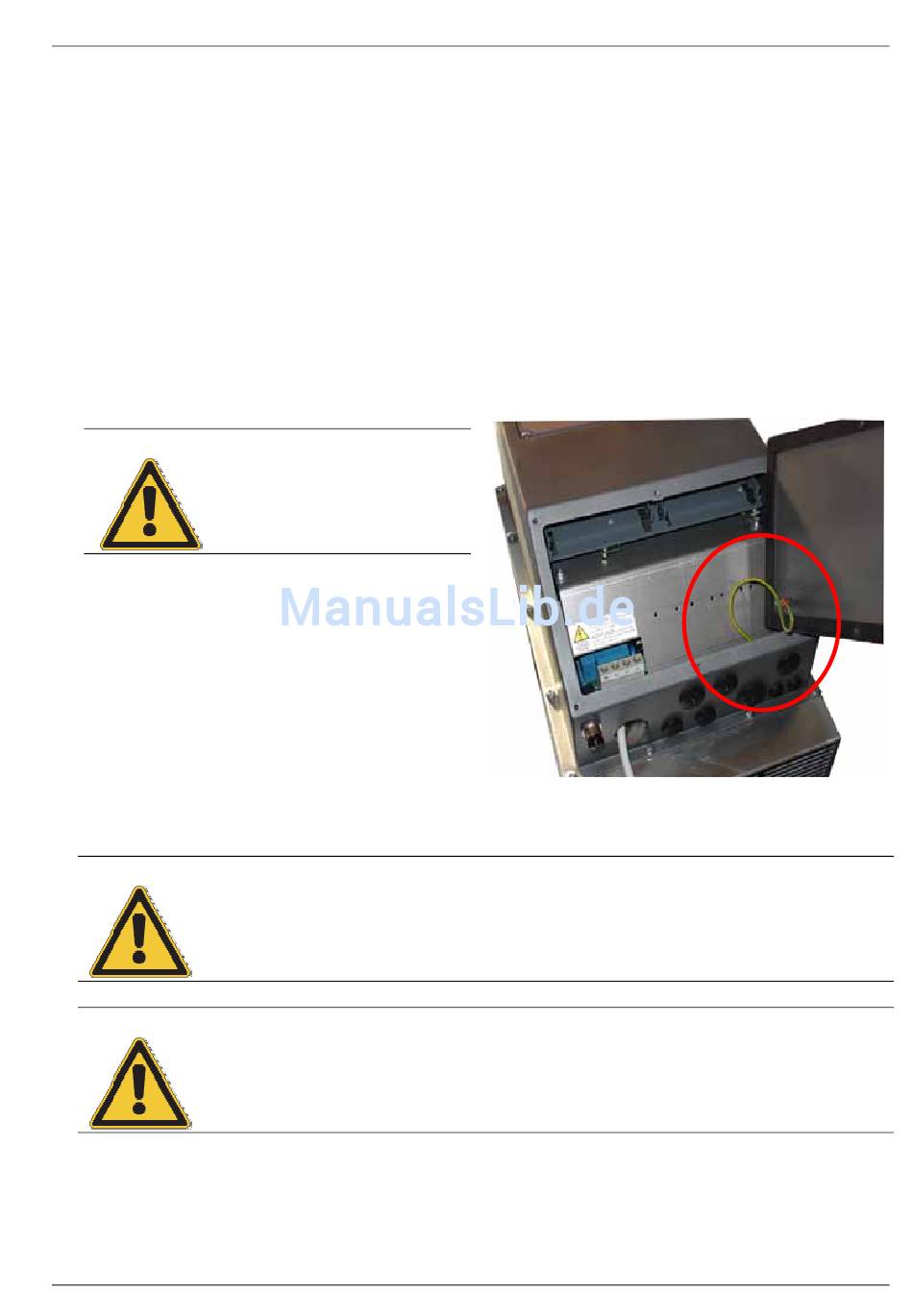

ACHTUNG
Bei allen metallischen Abdeckungen
ist auf eine einwandfreie Erdung zu
achten, andernfalls darf der Fre-
quenzumrichter nicht in Betrieb ge-
setzt werden (siehe Abbildung).
Es werden in der Regel zuerst die Netz-, Motor- und
Bremswiderstandsleitungen verdrahtet, da sich die
dafür erforderlichen Klemmen auf der unteren Lei-
terplatte befinden. Als Kabeldurchführung dienen
verschiedene metrische Verschraubungen an der
Unterseite des Gerätes (siehe 2.9.7 Kabelver-
schraubungen).
HINWEIS
Bei Verwendung bestimmter Aderendhülsen kann der maximale anschließbare Leitungsquerschnitt re-
duziert sein.
HINWEIS
Wenn Synchronmaschinen angeschlossen oder mehrere Motoren parallel zusammenge-
schaltet werden, muss der Frequenzumrichter mit linearer Spannungs-/ Frequenzkennlinie be-
trieben werden, P211 = 0 und P212 = 0.
BU 0750 DE
-3311
- L
- L
und die Erde (PE) anschließen.
1
2
3
technische Änderungen vorbehalten
2 Montage und Installation
