1.29 Logic Schalter (Logic switch)
Ein „Logic-Switch"ist ein virtueller Schalter, welcher aus zwei Schalter
sowie einer mathematischen Folgerung besteht. Ein Logic-Schalter wird
verwendet um einige Funktion an- oder abzuschalten. Zwei Schalter
steuern eine Funktion. Es können 3 Logic-Schalter ( LSW1 , LsW2 , LSW3
) ausgewählt/ programmiert werden. Es können alle Schalter von SwA
– SwH für die Kombination der Logic-Schalter ausgewählt werden. Die
mathematische Folgerung beinhaltet: "And", "Or" und "Xor"(And=beide,
Or=einer von beiden, und Xor=einer). Die Kombinationen sind wie folgt:
Schalter
Schalter 1 Schalter 2
off off
off off
on on
on on
Beispiel Bild 21 .27/28: Die Schalter SWA und SWB wurden ausgewählt
und die mathematische Folgerung „OR" ist eingestellt. Das heisst, dass
der Logic-Schalter aktiviert wird, wenn einer der beiden Schalter betä-
tigt wird.
Die aktuelle Position der Schalter SW1, SW2 und die des „Logic"-Schalters
werden in Echtzeit im Display angezeigt. SWA wird verwendet, um das
Fahrwerk auszufahren und Logik-Schalter 1 , um den Motor abzustellen.
Um dies zu erreichen, müssen Sie die Kanäle so wie im Bildschirm gezeigt
eingestellt werden.
Sprich SWA und SWB nach unten geschaltet und der Motor wird abge-
stellt.
CARSON Reflex Stick Ultimate Touch 500501002
Mathematische Folgerung
and or
off off
off on
off on
on on
Xor
off
on
on
off
D

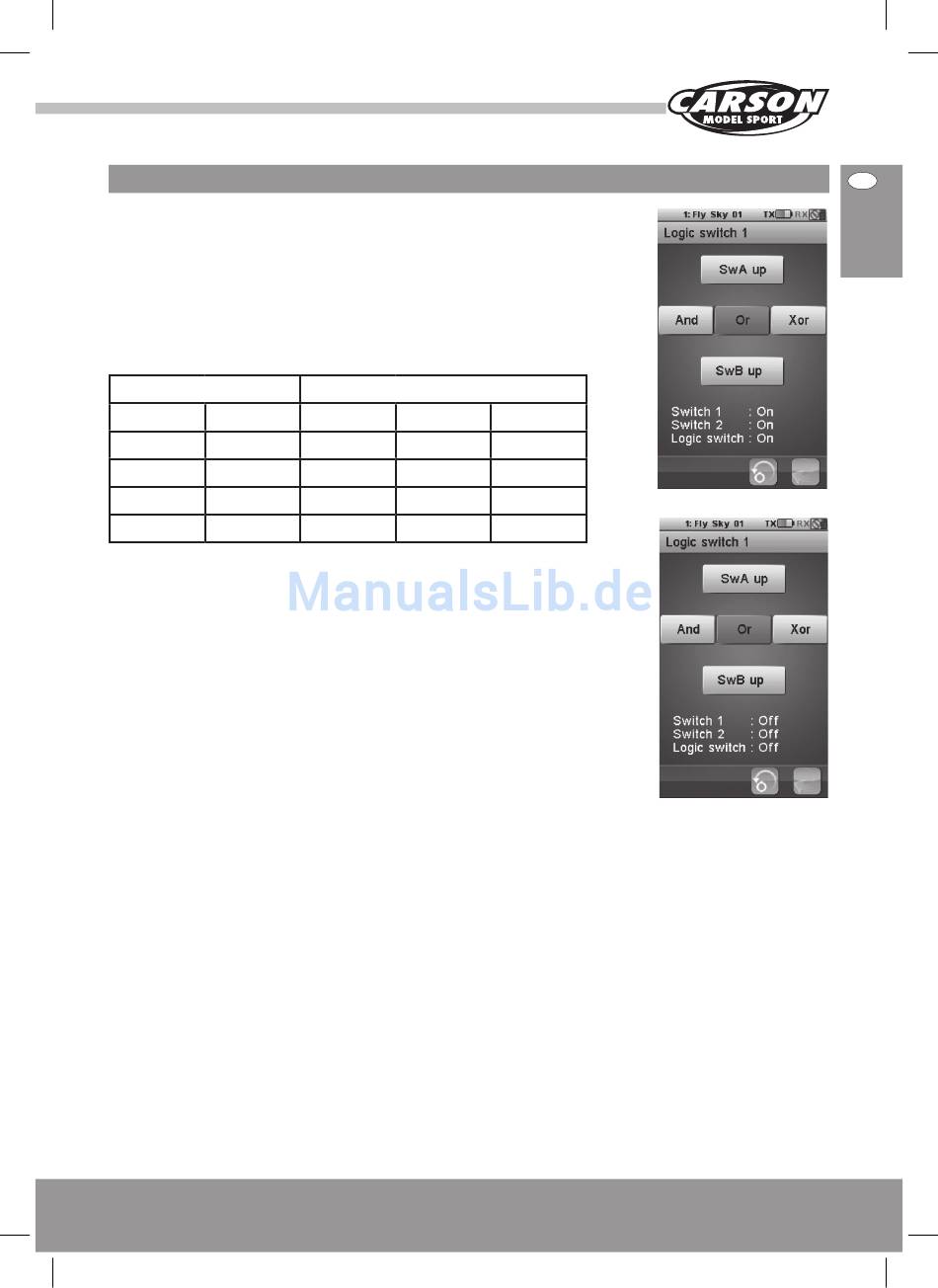

Abb. 21.27
Abb. 21.28
