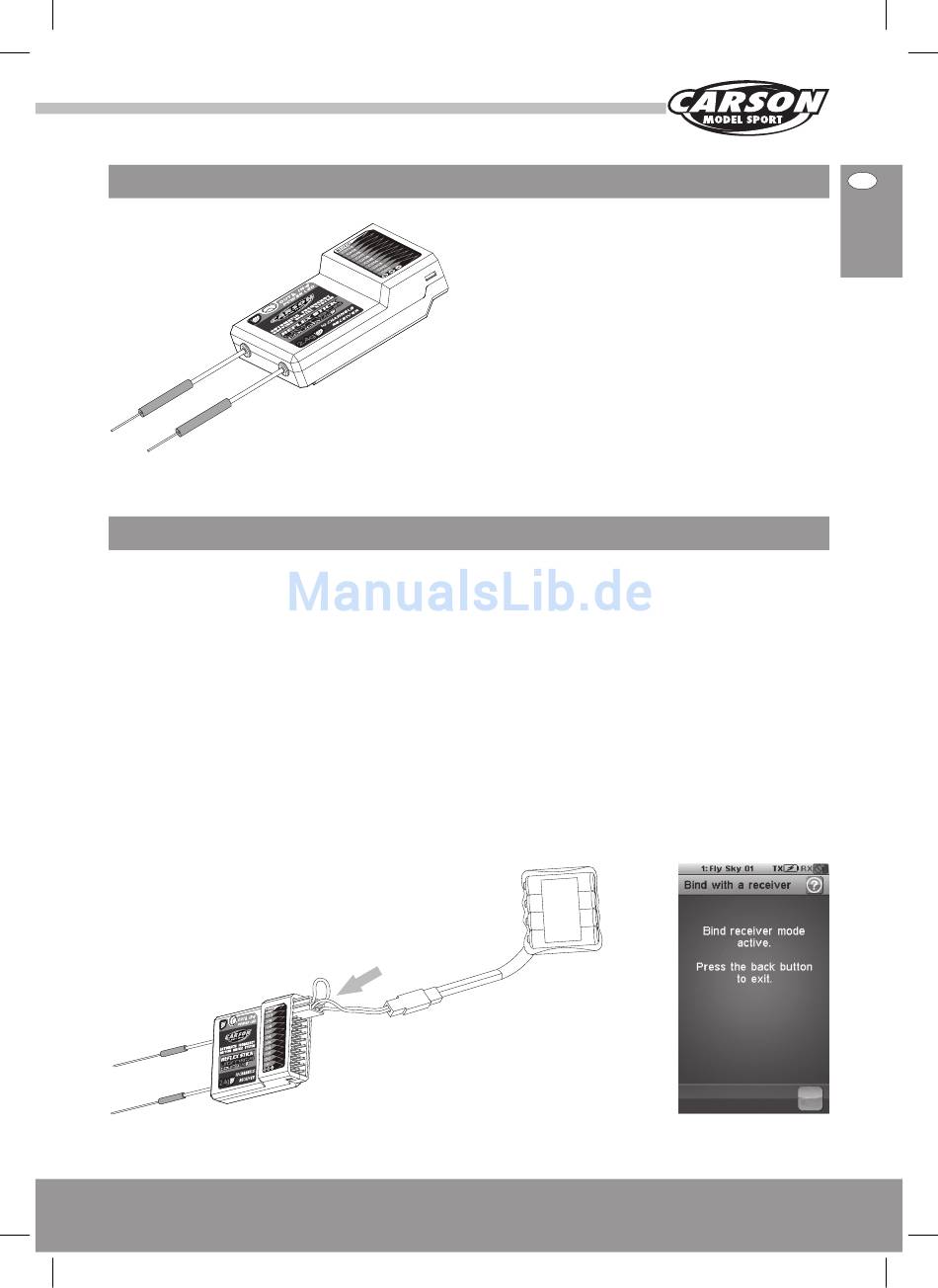

Erklärung Empfängeranschlüsse

Binding

Der mitgelieferte Empfänger ist bereits mit dem
Sender gebunden. Wenn Sie einen neuen Empfänger
mit der Anlage binden möchten, gehen Sie bitte wie
folgt vor:
1. Installieren Sie den Akku im Sender und schalten
Sie die Fernsteuerung ein.
2. Öffnen Sie das Hauptmenü und wählen Sie
„RXSetup"-Funktion auf der zweiten Menü-Seite
aus und berühren Sie dann „Bind with a receiver"
um mit dem Bindungsvorgang zu starten.
3. Stecken Sie das „Binding"-Kabel in den Empfänger-
Anschluss „B/VCC".
CARSON Reflex Stick Ultimate Touch 500501002
CH1-CH10: Anschluss des jeweiligen Kanals (Servo
BIND, VCC: Anschluss
OUT:
IN:
4. Schließen Sie einen 6V Akku an einem beliebigen
Kanal von CH1 bis CH10 an. Auf richtige Polarität
achten. Die Empfänger-LED beginnt zu blinken.
5. Der Sender beendet den Bind-Modus automatisch,
nachdem der Empfänger mit dem Sender
erfolgreich verbunden ist.
6. Ziehen Sie das „Binding"-Kabel ab und verbinden
Sie den Empfänger erneut mit dem Akku.
Bitte schließen Sie die Servos und Sensoren am
Empfänger an und überprüfen Sie alle Funktionen.
7. Falls die Funktionen nicht ordnungsgemäß
funktionieren, müssen die obigen Schritte
nochmal wiederholt werden.
Bindingstecker
Empfänger
Fahrtregler etc.)
für Bindingstecker
Stromzufuhr.
ASbus Anschluss für ausgehende PPMS
data-signale und für den Anschluss des
serial bus moduls um die Kanäle noch
zu erweitern.
Anschluss für alle Arten von Sensoren.
Empfängerakku
D
bzw.
