1.0 Grundfunktionen

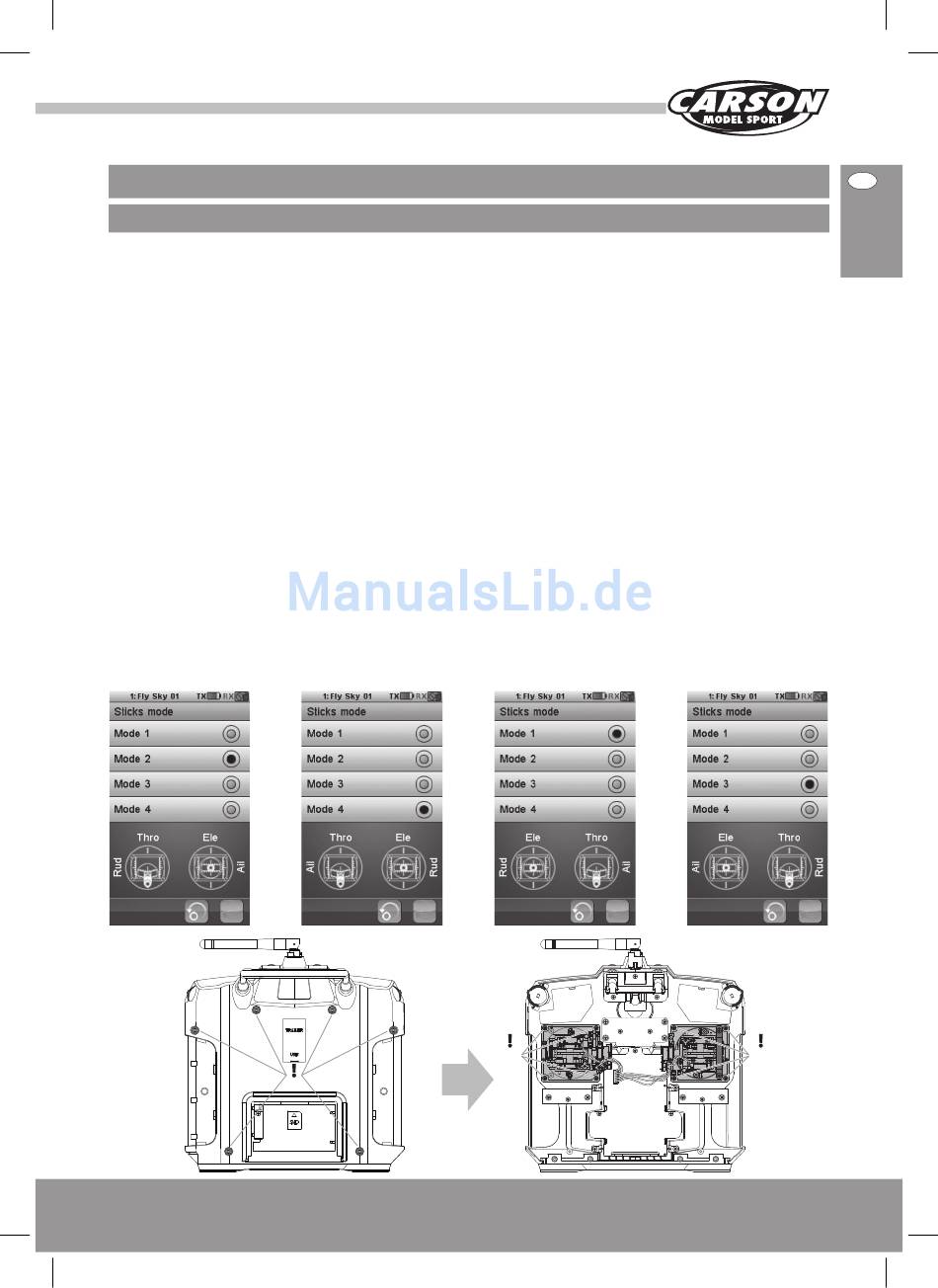

1.1 Steuer-Mode Auswahl (Sticks Mode)
Der Steuermode kann von Mode 1-4 gewählt wer-
den.
Die folgenden Schritte beschreiben die Änderung
ausgehend von Standard Mode 2
1. Wählen Sie die Option „Sticks-Mode" im Menü
aus.
2. Wechseln Sie zu Mode 4.
3. Die Einstellung wechseln zu Mode 1 oder Mode
3 wird nachfolgend beschrieben.
3.1 Wechseln Sie auf Mode 1 oder Mode 3 im Menü.
3.2 Öffnen Sie die Akkuabdeckung auf der Rückseite
des Sendergehäuses und entnehmen Sie den
Akku aus dem Fach.
3.3 Entfernen Sie die Griffgummis auf beiden Seiten
des Gehäuses.
3.4 Entfernen Sie die 6 Inbusschrauben auf der
Rückseite wie im Bild unten markiert.
3.5 Ziehen Sie die Steckverbindungen des hinteren
Gehäuses ab. Nun haben Sie das geöffnete
6x
CARSON Reflex Stick Ultimate Touch 500501002
Gehäuse wie im Bild unten gezeigt vor Ihnen
liegen.
3.6 Entfernen Sie nun die 8 Schrauben der
Steueraggregate wie im Bild unten markiert.
3.7 Tauchen Sie nun die beiden Steueraggregate
von links nach rechts und drehen Sie diese
um 180 Grad sodass die Kabel wieder in die Mitte
zeigen. Anschließend wieder mit den 8
Schrauben fest schrauben.
3.8 Verbinden Sie wieder
Gehäuserückseite an der Hauptplatine und
verschließen Sie den Sender wieder und
schrauben Sie die Rückseite wieder mit den 6
Inbusschrauben fest.
3.9 Befestigen Sie wieder die beiden Griffgummis
am Sender. Schieben Sie den Akku wieder in das
Akku Fach und verschließen Sie das Fach wieder
mit dem Verschlussdeckel.
3.10 Schalten Sie den Sender ein und kontrollieren
Sie die Funktionen der Servos im Menüpunkt
„SERVO DISPLAY".
4x
D
die Stecker der
4x
