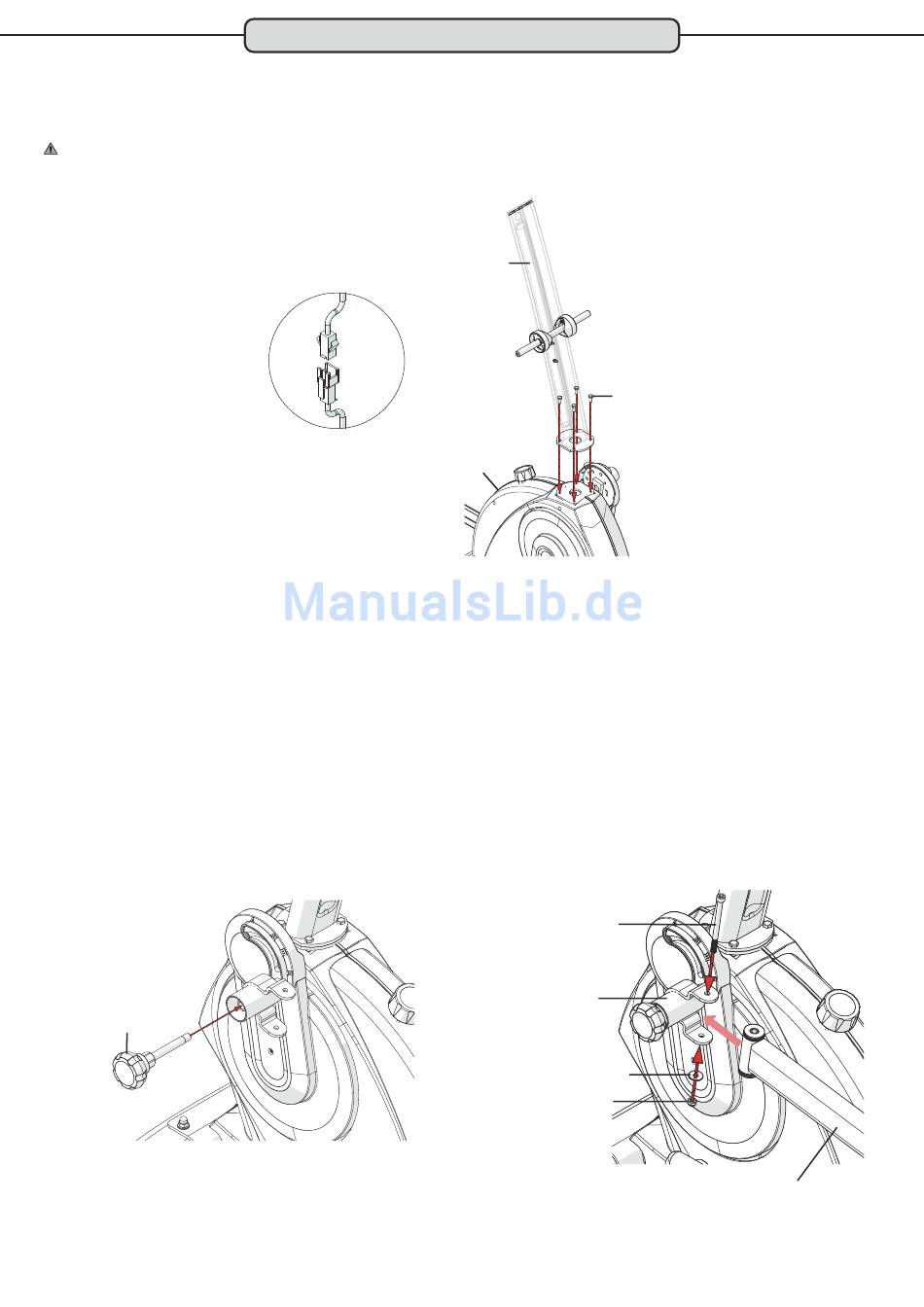

Schritt 3: Montage des Lenkerschaftes
Verbinden Sie das Kabel, das unten aus dem Lenkerschaft (A02) ragt, mit dem Kabel, das aus der Aufnahme
des Basisrahmens (A01) ragt.
Befestigen Sie dann den Lenkerschaft (A02) mit vier Sechskantschrauben (B14) am Basisrahmen.
ACHTUNG:
Achten Sie unbedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel (D04/D05) nicht quetschen
oder beschädigen.
Schritt 4: Montage der Führungsrohre
Setzen Sie den linken Sicherungshandhebel (B57 - markiert mit „L") in die seitliche Aufnahme der
Schrittlängenverstellung ein und ziehen Sie ihn fest an - Abbildung 1.
Setzen Sie dann das vordere Ende des linken Führungsrohrs (A07) in die Aufnahme der linken
Schrittlängenverstellung (A19) ein und befestigen Sie dieses mit einer Inbusschraube (B48), einer
Unterlegscheibe (B53) und einer Sicherungsmutter (B29) - Abbildung 2.
Verfahren Sie nun ebenso mit dem rechten Pedalrohr.
Abbildung 1
B57
(markiert mit „L")
Montage
A02
A01
Abbildung 2
B48
A19
B29
8
B14
B53
A07
