Montage

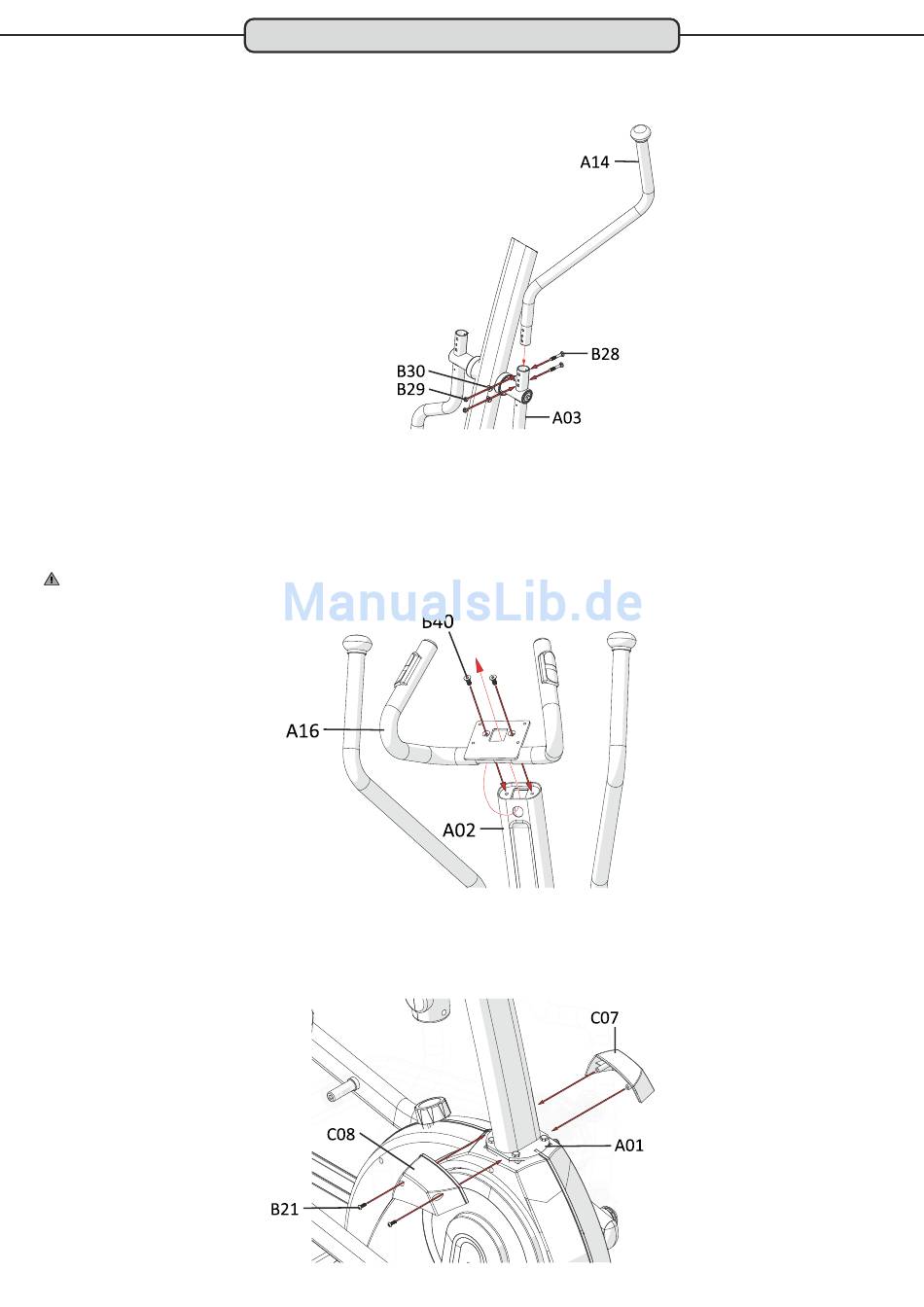

Schritt 8: Montage der Pendelhandgriffe
Setzen Sie den linken Pendelhandgriff (A14) in die Aufnahme des linken Pendelrohres (A03) und den rechten
Befestigen sie dann den Pendelhandgriff (A14) mit zwei Schlossschrauben (B28), zwei Wellenscheibe (B30)
und zwei Sicherungsmuttern (B29).
Verfahren Sie nun ebenso mit dem rechten Pendelhandgriff (A15).
Schritt 9: Montage des festen Handgriffs
Führen Kabel des Handgriffes (A16) durch die runde Öffnung am Lenkerschaft (A02) und oben wieder aus
dem Lenkerschaft (A02) heraus. Führen Sie dann alle Kabel, die oben aus dem Lenkerschaft (A02) ragen
durch die rechteckige Öffnung des festen Handgriffs (A16).
Ziehen Sie die Kabelenden nur soweit heraus, wie es nötig ist um sie mit dem Cockpit zu verbinden.
Befestigen Sie dann den festen Handgriff (A16) mit zwei Inbusschrauben (B40) am oberen Ende des
Lenkerschaftes (A02).
ACHTUNG:
Achten Sie unbedingt darauf, dass Sie bei der Montage des festen Handgriffs die Kabel nicht quetschen oder
beschädigen.
Schritt 10: Montage der Lenkerschaft-Abdeckung
Befestigen Sie die beiden Lenkerschaftsabdeckungen (C07-links/C08-rechts) mit zwei Linsenkopfschrauben
(B21) am Übergang des Lenkerschaftes (A02) zum Basisrahmen.
10
