Montage

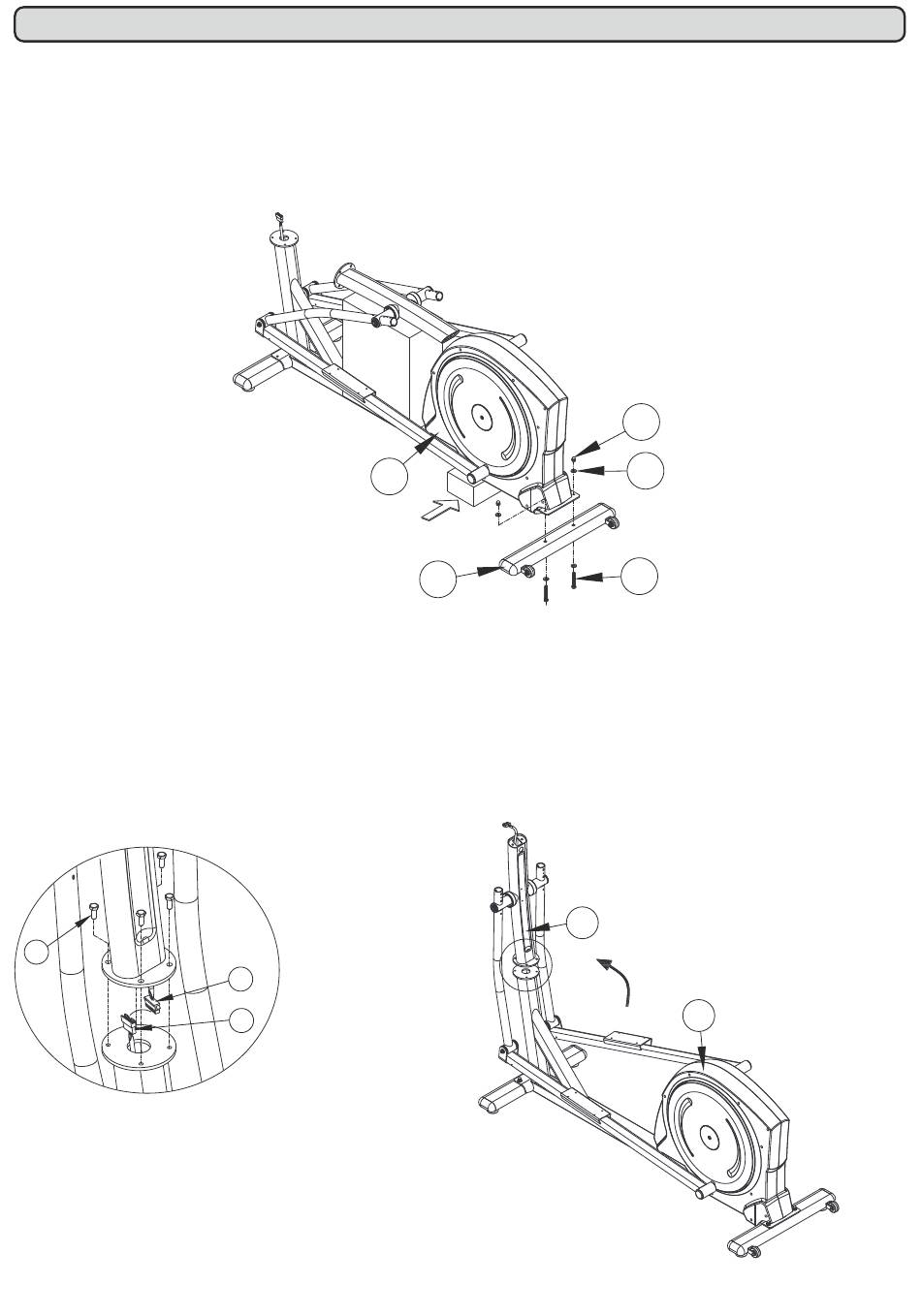

Schritt 3: Montage des hinteren Standrohrs
Schieben Sie nun Styroporblock (weißer Pfeil) unter das hintere Drittel des Basisrahmens (A01).
Dies erleichtert Ihnen die Montage des hinteren Standrohres (A10) (mit Transportrollen!).
Befestigen Sie dann das hintere Standrohr mit Transportrollen (A10) an der hinteren Aufnahme des
Basisrahmens.
Verwenden Sie hierzu zwei Sechkantschrauben 3/8" (B20), vier Unterlegscheiben 3/8" (B21) und zwei
Hutmuttern 3/8" (B22).
B22
B21
A01
Styroporblock
B20
A10
Schritt 4: Montage des Lenkerschaftes
Für diesen Montageschritt benötigen Sie die Hilfe einer zweiten Person.
DEU
Person A hebt den oberne Teil dees Lenkerschaftes (A02) soweit an, dass er sich senkrecht über
dem unteren Teil des Lenkerschaftes befindet. Person B verbidnet nun die beiden Kabel (D04) und
(D05). Befestigen Sie dann den Lenkerschaft (A02) mit vier Sechskantschrauben M8x20 (B12).
ACHTUNG:
Achten Sie hierbei un bedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel nicht
quetschen oder beschädigen.
A02
B12
D04
A01
D05
7
