Inhaltszusammenfassung für Maxxus CX 70

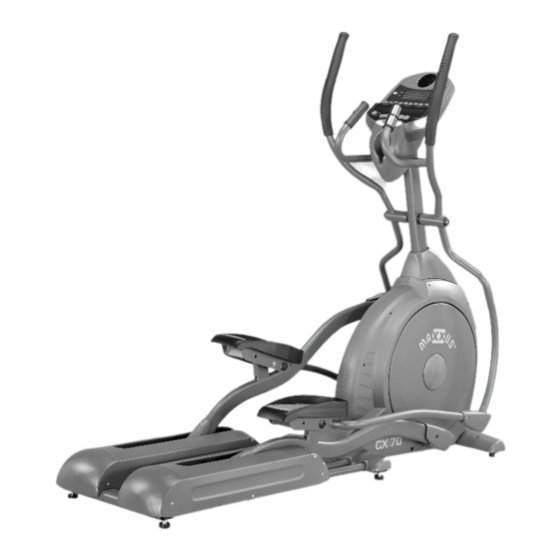

- Seite 1 CX 70 Crosstrainer...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS™ Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -
Seite 4: Geräteübersicht
Geräteübersicht Cockpit Pendel-Handgriff Handpulssensoren Fester Handgriff Trinkflaschenh alter Lenkerschaft Pedalrohr Trittfläche Gleitrahmen Standfuß Im Lieferumfang enthaltene Werkzeuge Kreuzschlitzschraubendreher, groß Schraubenschlüssel, 12er Schraubenschlüssel, 13/14er Kreuzschlitzschraubendreher, klein Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge. -
Seite 5: Montage
Montage Schritt 1: Teil 96 Teil 104 Teil 75 Unterlegscheibe Unterlegscheibe, gewellt Sechskantschraube 2 Stück 4 Stück 2 Stück Teil 84 Teil 77 Sechskantschraube Linsenkopfschraube 2 Stück 4 Stück Schritt 2: Teil 128 Teil 84 Teil 104 Linsenkopfschraube Unterlegscheibe, gewellt Federscheibe 4 Stück 2 Stück... - Seite 6 Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile .
- Seite 7 Montage Schritt 2.1: Montage des Lenkerschaftes Schieben Sie die Lenkerschaftsabdeckung (49) von unten auf den Lenkerschaft (12). ACHTUNG: Achten Sie hierbei auf die korrekte Ausrichtung der Lenkerschaftsabdeckung (49). Führen Sie dann das Kontrollkabel (39), das aus der Lenkerschaftsaufnahme des Hauptrahmens (1) ragt durch den Lenkerschaft (12) nach oben.
- Seite 8 Montage Schritt 3: Montage der Pendelrohre Schieben Sie je eine Wellscheibe (102) rechts und links auf die Querachse des Lenkerschaftes (12). Schieben Sie die Pendelrohre (10/links u. 11/rechts) auf die Querachse des Lenkerschaftes (12) und befestigen Sie diese mit den Schrauben (76), den Schraubenkappen (33) und den Unterlegscheiben (131). Schritt 4.1: Verbindung (Knickgelenk) von Pendelrohr und Verbindungsrohr Verbinden Sie nun das vordere Ende des rechten Verbindungsrohres (9) mit der Aufnahme am unteren Ende des rechten Pendelrohrs (11).
-
Seite 9: Schritt 4.2: Montage Der Trittflächen
Montage Schritt 4.2: Montage der Trittflächen Auf dem linken Pedalrohr (6) ist das Distanzstück (23) mit der Schraube (74) und der Unterlegscheibe (99) bereits vormontiert. Lösen Sie die Schrauben (74) und die Unterlegscheibe (99) und entnehmen Sie das Distanzstück (23). Setzen Sie nun die Trittfläche mit dem Distanzstück in der Aufnahme des Pedalrohrs (6) ein und befestigen Sie diese mit der zuvor gelösten Schraube (74) und der Unterlegscheibe (99). -
Seite 10: Schritt 4.4: Montage Der Standfuß- & Gleitrollenabdeckungen
Montage Schritt 4.4: Montage der Standfuß- & Gleitrollenabdeckungen Montieren Sie die Abdeckungen (116-links/117-rechts) des mittleren Standfußes mit je einer Schraube (84). Befestigen Sie dann die Gleitrollenabdeckungen (64) mit je zwei Schrauben (84) an den unteren Enden der Pedalrohre (6-links/7-rechts) oberhalb der Gleitrollen. Schritt 4.4: Montage der Gleitrahmenabdeckungen Befestigen Sie alle Halter für die Gleitrahmenabdeckungen wie unten im Bild bezeigt. -
Seite 11: Standort, Transport & Lagerung
Standort, Transport & Lagerung Transport Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet. Um das Trainingsgerät zu transportieren, stellen Sie sich hinter das Gerät und greifen mit beiden Händen den Quergriff. Heben Sie nun das Gerät hinten soweit an, bis Sie gerade stehen und das Hauptgewicht des Trainingsgerätes auf den Transportrollen liegt. -
Seite 12: Pflege, Reinigung & Wartung
Silikon ein, so dass eine dünne Schicht entsteht. Bei häufigem Gebrauch sollten Sie die Gleitrohre 1x pro Monat einschmieren. Schmieren Sie ebenfalls die Gleitrohre sofort ein, wenn während des Trainings Quietschgeräusche entstehen. Silikon erhalten Sie in unserem Onlineshop unter www.maxxus.de, oder in unserem Showroom in Groß-Gerau. -
Seite 13: Cockpit
Cockpit Ventilator Profil-Matrix Herzrequenz-Anzeige Display-Taste für Profil-Matrix Herzfrequenz-Grafik Programmtasten Kontrolltasten Strength Ein-/Ausschalter für Ventilator Display-Taste für Anzeige der Trainingsdaten Trainingsdaten /Informationstext SPEED ENTER-Taste Anzeige der Geschwindigkeit in RPM und km/h Bestätigung von Auswahlen bzw. Vorgaben durch Drücken der ENTER-Taste. TIME START-Taste Anzeige der Trainingszeit. - Seite 14 Cockpit Puls-/Herzfrequenzmessung Handpulssensoren Bei Verwendung der Handpulssensoren zeigt Ihnen das Cockpit Ihre aktuelle Pulsfrequenz an. Herzfrequenz-Receiver Das Cockpit Ihres Trainingsgerät ist bereits werkseitig mit einem Receiver (Empfänger) für die telemetrische Herzfrequenzmessung ausgestattet. In Verbindung mit einem Sende-Brustgurt (nicht im Lieferumfang enthalten) zeigt das Cockpit Ihre Herzfrequenz an.
-
Seite 15: Trainingsprofile (Hill, Fatburn, Cardio, Strength Und Interval)
Cockpit Trainingsprofile (HILL, FATBURN, CARDIO, STRENGTH und INTERVAL) Schritt 1: Auswahl der Trainingsart Im Display erscheint der Lauftext “SELCECT A PROGRAM OR PRESS START TO BEGIN” Wählen Sie durch Drücken der HILL, FATBURN, CARDIO, STRENGTH oder INTERVAL-Taste das gewünschte Trainingsprofil aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. Schritt 2: Altersvorgabe Im Display erscheint “ADJUST AGE THEN PRESS ENTER”. - Seite 16 Cockpit Eigene Programme (USER 1, USER 2) Schritt 1: Auswahl der Trainingsart Schalten Sie das Cockpit durch Drücken einer beliebigen Taste ein. Im Display erscheint der Lauftext “SELCECT A PROGRAM OR PRESS START TO BEGIN” Wählen Sie durch Drücken der USER 1 oder USER 2 - Taste den gewünschten Speicherplatz aus.
-
Seite 17: Pulsgesteuertes Programm (Hr 1 Und Hr 2)
Cockpit Pulsgesteuertes Programm (HR 1 und HR 2) Bitte beachten Sie, dass, um diese Programme nutzen zu können ein Brustgurt zur Herzfrequenzmessung getragen werden muss. Dieser Brustgurt ist als Zubehör erhältlich. Schritt 1: Auswahl der Trainingsart Schalten Sie das Cockpit durch Drücken einer beliebigen Taste ein. Im Display erscheint der Lauftext: “SELCECT A PROGRAM OR PRESS START TO BEGIN”... -
Seite 18: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 19: Pulsmessung Über Handsensoren
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 20: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 21 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 22: Technische Details
Technische Details Cockpit Anzeige von: w Geschwindigkeit Zeit w Strecke w Radumdrehung pro Minute w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Level w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Technische Details Bremssystem: Induktion Bremskraftverstellung: computergesteuert Bremsstufen: Antriebssystem: 2-stufiger Längsrippenriemen Aufstellmaßemaße: ca. -
Seite 23: Explosionszeichnung
Explosionszeichnung... -
Seite 24: Teileliste
Teileliste Bezeichnung Anzahl Anzahl Bezeichnung... - Seite 25 Teileliste Bezeichnung Anzahl Bezeichnung Anzahl M6_Allen wrench & Screw driver...
-
Seite 26: Faq - Häufig Gestellte Fragen
Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS™ Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. -
Seite 27: Zubehör
Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. ® POLAR Sende-Brustgurt T34 (uncodiert) Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. -
Seite 28: Gewährleistung
Gewährleistungsbedingungen Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS™ Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS™ Group GmbH & Co. KG erworben wurden. -
Seite 29: Garantiebedingungen
Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen. Inanspruchnahme Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird. Ausschluss Von der Garantieleistung ausgeschlossen sind: Ü... -
Seite 30: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 31: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der Maxxus™ Group GmbH & Co KG. an. Hiermit beauftrage ich die Firma Maxxus Fitness System GmbH & Co KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 32 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany Email: info@maxxus.de www.maxxus.de...
