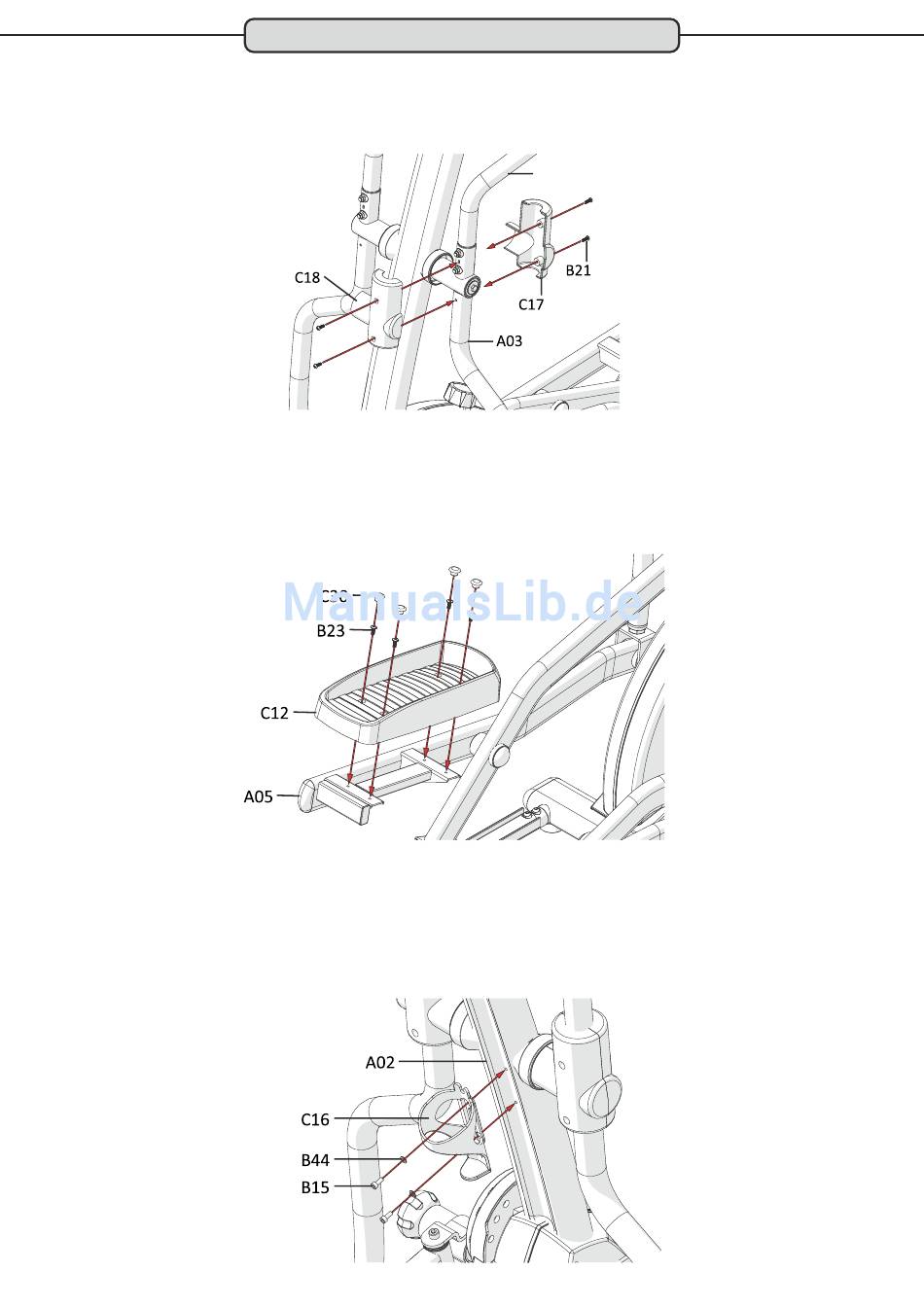

Schritt 11: Montage der Pendelrohr-Geäuse
Befestigen Sie die beiden Pendelrohr-Geäuse (C17-links/C18-rechts) am Übergang des linken
Pendelhandgriffs (A14) zum linken Pendelrohr (A03). Verwenden Sie hierzu vier Linsenkopfschrauben (B21).
Verfahren Sie nun ebenso mit dem rechten Pendelhandgriff (A14) und Pendelrohr (A04).
A14
Schritt 12: Montage der Trittflächen
Befestigen Sie je eine der beiden Trittflächen (C12) an den hinteren Aufnahmen des linken Pedalrohrs (A05).
Verwenden Sie hierzu vier Linsenkopfschrauben (B23). Nachdem Sie die Trittflächen montiert haben drücken
Sie je vier Abdeckstopfen (C31) von oben in die vier Schraubenöffnung auf der Oberseite der Trittfläche (C12).
Verfahren Sie dann ebenso mit der rechten Seite des Gerätes.
Schritt 13: Montage des Flaschenhalters
Lösen und entfernen Sie die beiden, bereits am Lenkerschaft (A02) vormontierten Inbusschrauben (B15) und
Unterlegscheiben (B44).
Befestigen Sie den Flaschenhalter (C16) mit den soeben gelösten zwei Inbusschrauben (B15) und Unterlegscheiben
(B44) am Lenkerschaft (A02).
