Montage
Schritt 4: Montage des Gleitrahmens

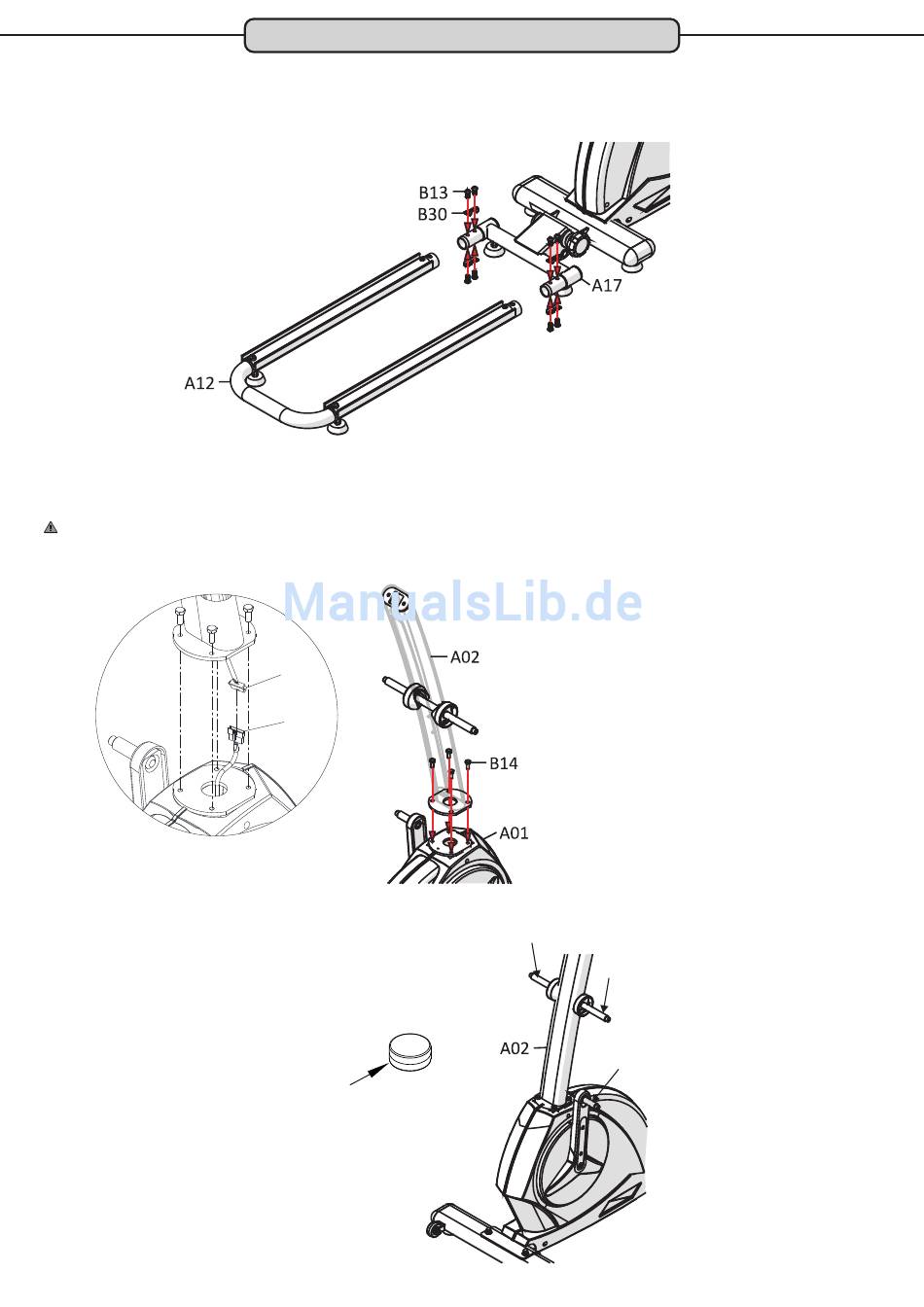

Befestigen Sie nun den Gleitrahmen (A12) an den beiden hinteren Aufnahmen des Klapprahmens.
Verwenden Sie hierzu je vier Innensechskantschrauben (B13) und vier Wellenscheiben (B30) pro Seite.
Schritt 5: Montage des Lenkerschaftes
Verbinden Sie das Kabel (D04), das unten aus dem Lenkerschaft (A02) ragt, mit dem Kabel (D05), das aus der
Aufnahme des Basisrahmens (A01) ragt.
Befestigen Sie dann den Lenkerschaft (A02) mit vier Sechskantschrauben (B14) am Basisrahmen.
ACHTUNG:
Achten Sie unbedingt darauf, dass Sie bei der Montage des Lenkerschaftes die Kabel (D04/D05) nicht quetschen
oder beschädigen.
D04
D05
Schritt 6: Fetten der Achsen
Bevor Sie mit der Montage fortfahren, fetten Sie die vier, in der Zeichnung markierten Achsen mit dem im
Lieferumfang enthaltenen Schmiermittel gut ein.
Achse
Achse
Achse
Schmiermittel
