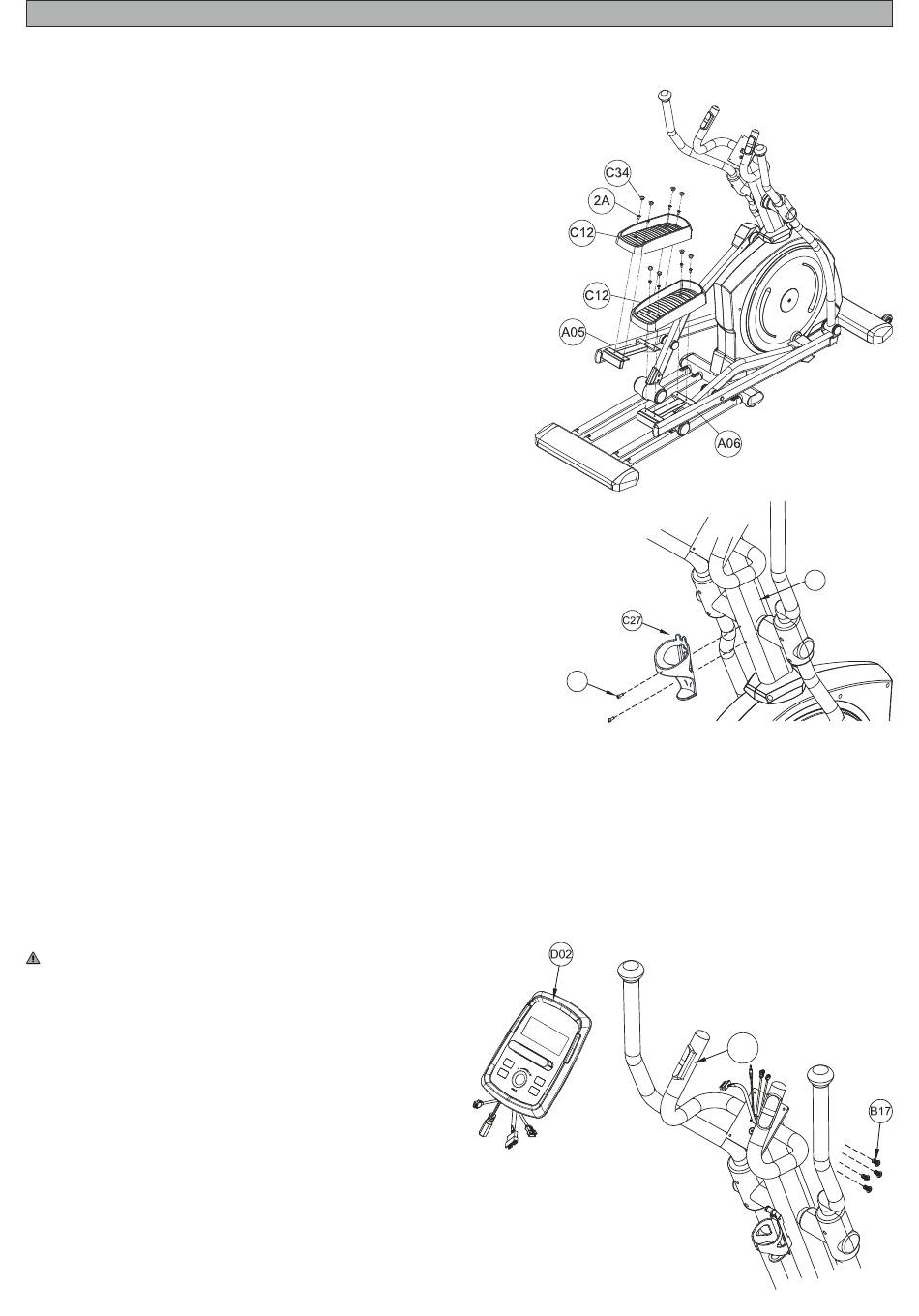

Schritt 12: Montage der Trittflächen
Befestigen Sie je eine der beiden Trittflächen (C12) an den hinteren Aufnahmen des rechten und linken
Pedalrohrs (A05-links/A06-rechts).
Verwenden Sie hierzu pro Trittfläche je vier Linsenkopfschrauben M6x15 (2A).
Nachdem Sie die Trittflächen montiert haben drücken Sie je vier
Abdeckstopfen (C34) von oben in die vier Schraubenöffnung auf der
Oberseite der beiden Trittflächen (C12).
Schritt 13: Montage des Flaschenhalters
Lösen und entfernen Sie die beiden, bereits am Lenkerschaft (A02) vormontierten
Linsenkopfschrauben M5 (B15).
A02
Befestigen Sie den Flaschenhalter (C27) mit den soeben gelösten zwei
Linsenkopfschrauben M5 (B15) am Lenkerschaft.
B15
Schritt 14: Montage des Cockpits
- Ziehen Sie die Kabel vom Lenkerschaft durch den Handgriff
- Verbinden Sie die Leitungen des Lenkerschaftes mit den Kabeln des Cockpits
- Überschüssige Kabel in den Lenkerschaft einführen
- Befestigen Sie den Handgriff, während eine zweite Person das Cockpit nahe zum Handgriff hält
Lösen Sie die vier, auf der Rückseite des Cockpits bereits vormontierten Linsenkopfschrauben (B17). Verbinden Sie dann
die Kabel, die aus dem Cockpit (D02) ragen mit den Kabeln die aus dem festen Handgriff (A15) ragen.
Bitte beachten Sie, dass die beiden Kabel der Handpulsmessung identische Verbindungen haben. Die Reihenfolge des
Anschlusses spielt hierbei aber keine Rolle. Die beiden anderen Kabeln lassen sich eindeutig aufgrund ihrer Anschlüsse
zuordnen. Befestigen Sie dann das Cockpit (D02) mit vier Linsenkopfschrauben (B17) am Cockpithalter des festen
Handgriffs (A15).
ACHTUNG:
Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht
quetschen oder beschädigen.
A15
