3 Handhabung
3.1 BAUGRUPPE RÄDER
3.1.1 Steckachsenräder

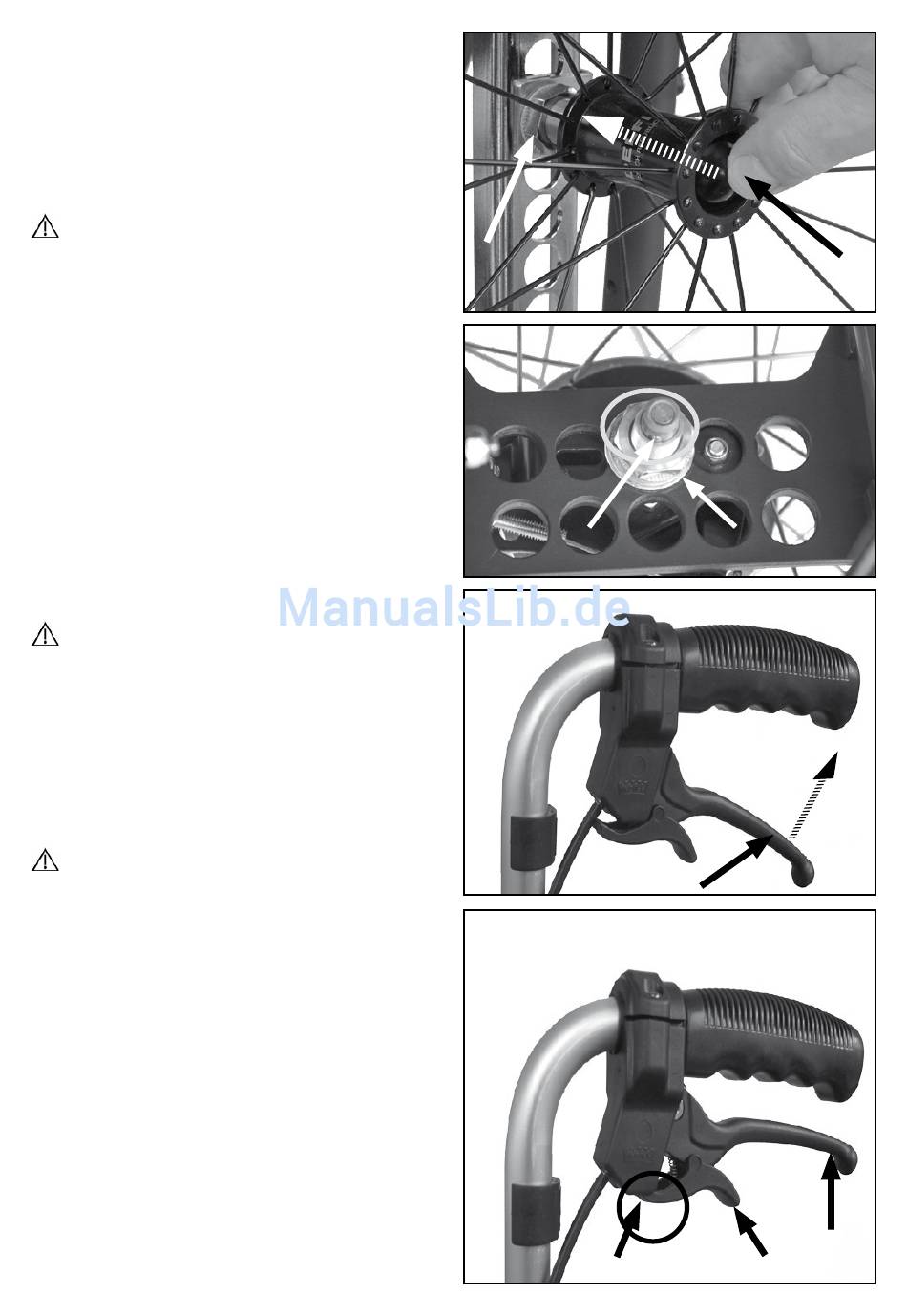

(1) Zum Lösen/Einsetzen der Steckachse drücken Sie
den Arretierungsknopf (A) in der Mitte der Radnabe,
ziehen Sie das Rad aus dem Fitting (B) und lassen
den Knopf nach der Aktion wieder los.
ACHTUNG
(2) NACH DEM EINSETZEN MUSS DER ARRETIERUNGS-
KNOPF (A) AM ENDE DER STECKACHSE SICHTBAR
AUS DEM FITTING (B) RAGEN.
Beachten Sie grundsätzlich folgende Punkte:
• Räder sind rotierende Teile und können die
Finger verletzen.
• Nach dem Einstecken der Räder den festen
Sitz der Steckachse kontrollieren! Das Rad
darf sich nicht mehr entfernen lassen.
• (2) Den Arretierungsknopf (A) (Spannfeder) re-
gelmäßig auf Funktionstüchtigkeit überprüfen.
3.1.2 Trommelbremsräder
Zum Einsetzen/Entfernen verfahren Sie bitte, wie
oben beschrieben.
ACHTUNG
Die Bremskörper der Trommelbremsräder sind emp-
findlich und können durch Schmutz etc. ihre Funkti-
onstüchtigkeit verlieren. Beseitigen Sie diesen regel-
mäßig mit einem weichen Pinsel aus dem Bremskör-
per. Kontrollieren Sie regelmäßig die Funktionstüch-
tigkeit der Bowdenzüge.
(3) Zum Abbremsen der Fahrt drückt die Begleitperson
gleichmäßig beide Bremshebel (A).
ACHTUNG
Ungleichmäßiger Druck erzeugt Kurvenfahrt.
(4) Zum Feststellen des Rollstuhls
• ziehen Sie beide Hebel (A) nach oben und ras-
ten die kleinen Arretierungshebel (B) in der
Kerbe (C) ein.
• Die Trommelbremsen sind nun blockiert.
Zum Lösen der Blockierung
• ziehen sie beide Bremshebel (A) noch ein we-
nig höher, bis die kleinen Arretierungshebel
(B) entriegeln und
• lassen Sie danach die Hebel (A) wieder los.
(1)
(B)
(2)
(A)
(3)
(4)
(C)
Bedienungsanleitung
(A)
(B)
(A)
(A)
(B)
15
