Tilty Vario

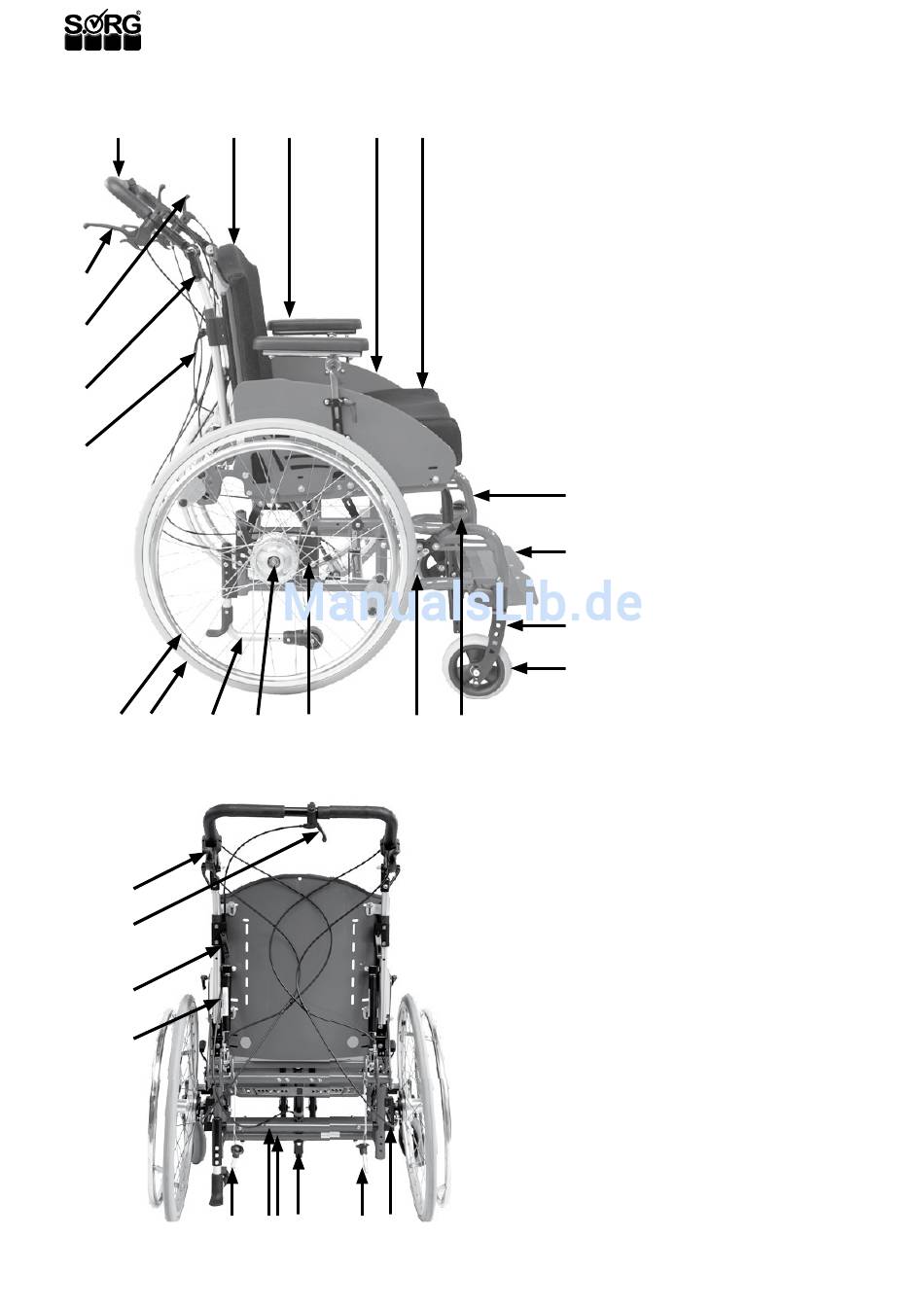

Rollstuhl im Überblick
1
20
19
18
17
16 15 14
8
7
6
5
4
2 3 4
12
13
4 3 2 4 1
5
6
7
8
9
11 10
1. Schiebebügel, wi n kelverstell-
bar
2. Muldenrücken, winkelverstell-
bar
3. Armpolster, höhen- und win-
kelverstellbar
4. Seitenteil
5. anatomisches Sitzformteil
6. Rahmen
7. Fußplatte, nach hinten weg-
klappbar
8. Lenkradgabel
9. Lenkrad
10. Bedienteil für Kniehebelbrem-
se
11. Bremsandrucksbolzen
12. Lochplatte
13. Trommelbremsnabe mit
Steckachse
14. Kippschutz
15. Antriebsrad
16. Greifring
17. Klemmhebel Höhenverstel-
lung Schiebebügel
18. Klemmhebel Winkelverstel-
lung Schiebebügel
19. Auslösehebel Gasdruckfedern
für Rückenwinkelverstellung
20. Bedienhebel Trommelbremse
1. Lochplatte mit Sturzadapter
2. Gasdruckfeder für Kantelung
3. Rahmentraversen (für Mit-
wachsfunktion verschraubt)
4. Steckbolzen zur Arretierung
der Rücken-Gasdruckfedern
5. Gasdruckfeder für Rücken-
winkel-Verstellung
6. Exzenterspanner für die Hö-
henverstellung des Schiebe-
bügels
7. Auslösehebel Sitzkantelung
8. Bedienhebel Trommelbremse
