3.
Nähfußhöhe und Nähfußlüftung

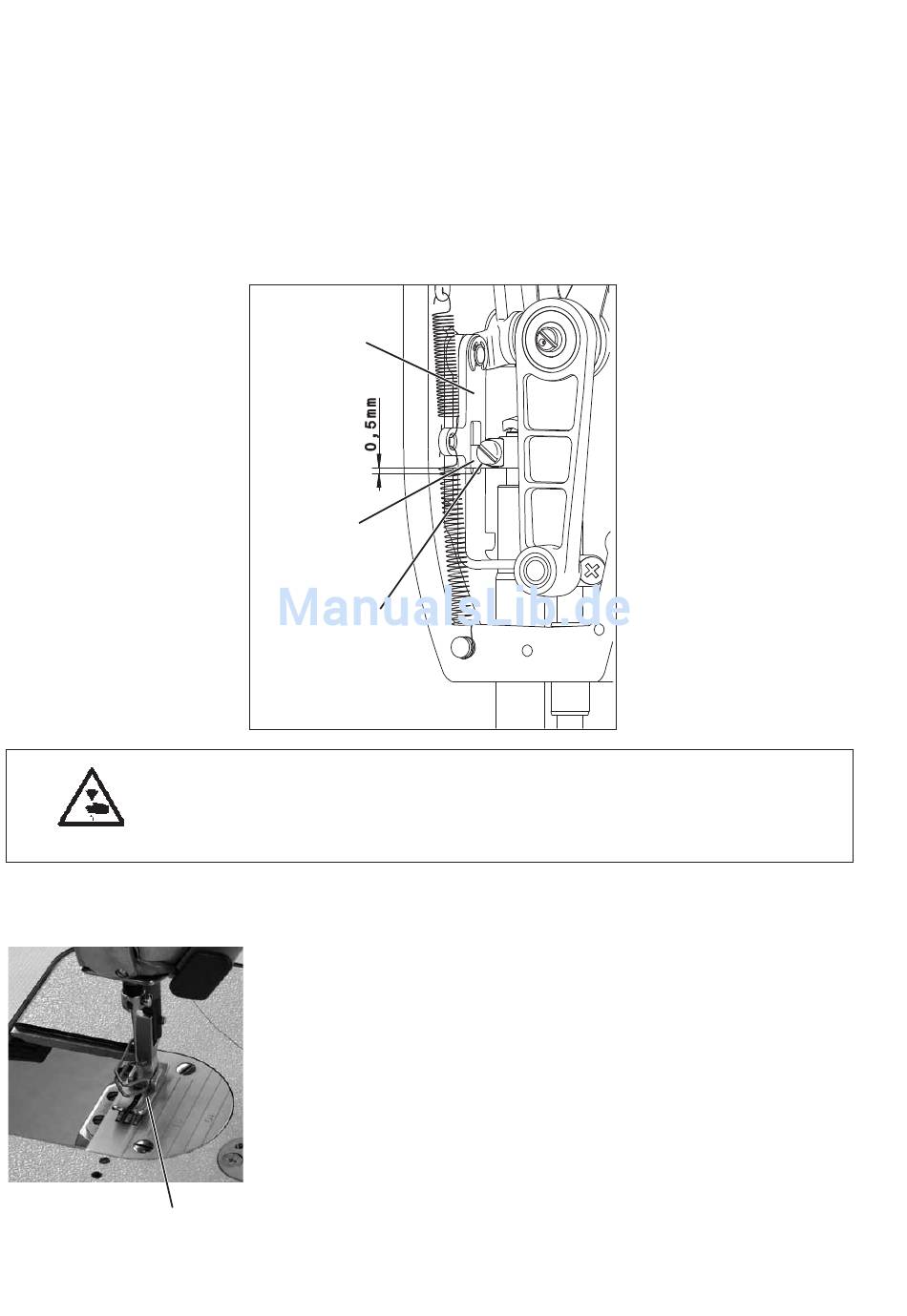

3.1 Höhe der Stoffdrückerstange
4
12
Der maximale Nähfuß-Lüfterhub beträgt bei Maschinen
·
mit elektromagnetischer Nähfußlüftung 12 mm
·
mit Kniehebel 14 mm.
·
Werkseinstellung 9 mm.
1
2
3
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten !
Höhe der Stoffdrückerstange nur bei ausgeschalteter Nähmaschine
überprüfen und einstellen.
Regel und Kontrolle
Wenn die Fußsohle 4 auf der Stichplatte aufliegt, dann soll zwischen
Kloben 2 und Zugwinkel 1 ein Abstand von 0,5 mm vorhanden sein.
Korrektur
Kopfdeckel entfernen.
Schraube 3 lösen.
Nähfuß nach unten auf die Stichplatte drücken.
Diese Einstellung darf nicht gegen den aufgetauchten Transporteur
erfolgen!
Kloben 2 so verschieben, dass zwischen Kloben 2 und Zugwinkel 1
0,5 mm Abstand ist.
Nähfuß so ausrichten, dass die Nadel in die Mitte des
Nähfußschlitzes einsticht und Schraube 3 wieder anziehen.
Kopfdeckel wieder anbringen.
