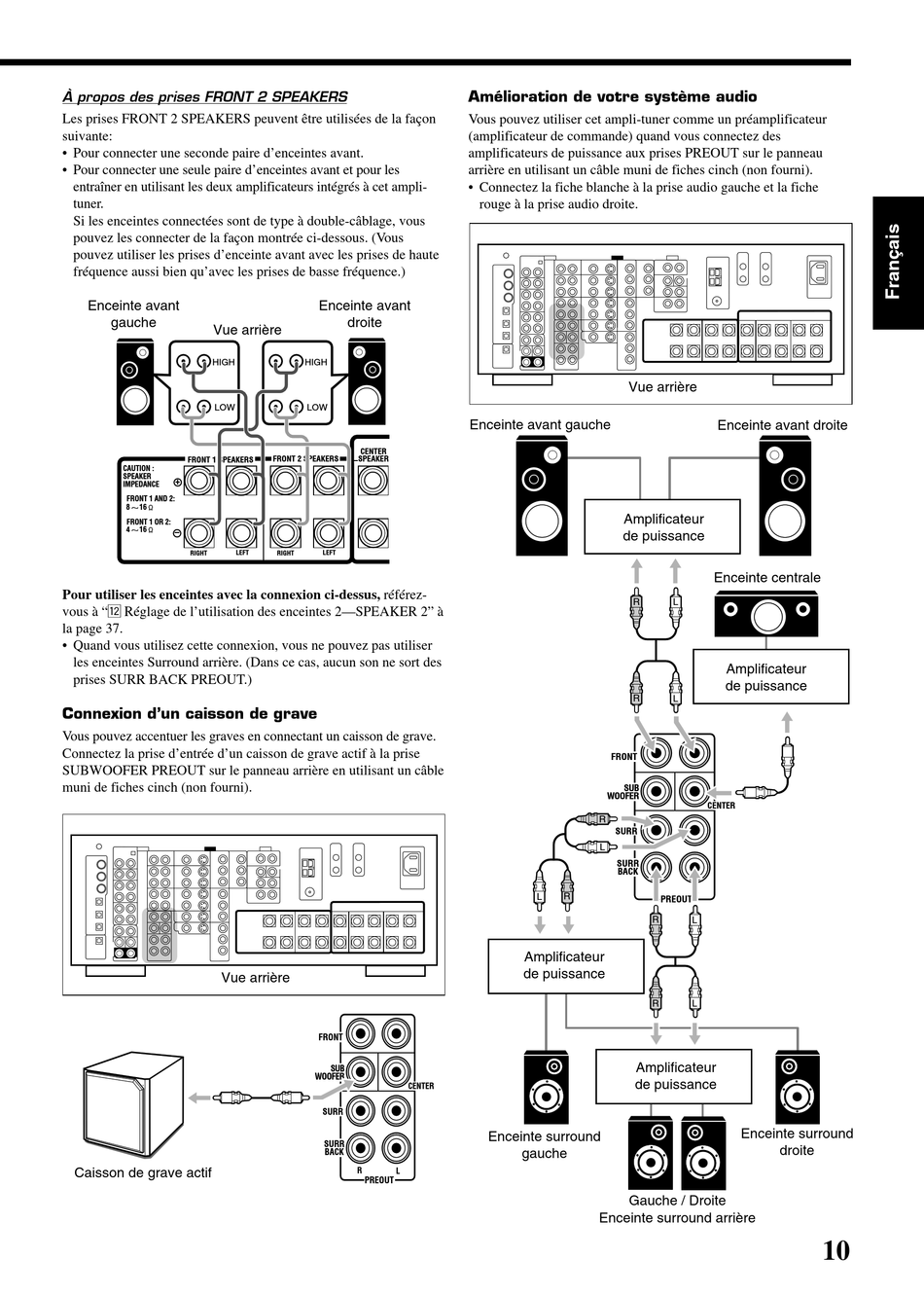

À propos des prises FRONT 2 SPEAKERS
Les prises FRONT 2 SPEAKERS peuvent être utilisées de la façon
suivante:
• Pour connecter une seconde paire d'enceintes avant.
• Pour connecter une seule paire d'enceintes avant et pour les
entraîner en utilisant les deux amplificateurs intégrés à cet ampli-
tuner.
Si les enceintes connectées sont de type à double-câblage, vous
pouvez les connecter de la façon montrée ci-dessous. (Vous
pouvez utiliser les prises d'enceinte avant avec les prises de haute
fréquence aussi bien qu'avec les prises de basse fréquence.)
Enceinte avant
gauche
Vue arrière
HIGH
LOW
FRONT 1 SPEAKERS
CAUTION :
SPEAKER
+
IMPEDANCE
FRONT 1 AND 2:
8 16
FRONT 1 OR 2:
4 16
–
LEFT
RIGHT
Pour utiliser les enceintes avec la connexion ci-dessus, référez-
vous à "w Réglage de l'utilisation des enceintes 2—SPEAKER 2" à
la page 37.
• Quand vous utilisez cette connexion, vous ne pouvez pas utiliser
les enceintes Surround arrière. (Dans ce cas, aucun son ne sort des
prises SURR BACK PREOUT.)
Connexion d'un caisson de grave
Vous pouvez accentuer les graves en connectant un caisson de grave.
Connectez la prise d'entrée d'un caisson de grave actif à la prise
SUBWOOFER PREOUT sur le panneau arrière en utilisant un câble
muni de fiches cinch (non fourni).
Vue arrière
Caisson de grave actif
Enceinte avant
droite
HIGH
LOW
CENTER
FRONT 2 SPEAKERS SPEAKER
LEFT
RIGHT
FRONT
SUB
WOOFER
CENTER
SURR
SURR
BACK
R
L
PREOUT
Amélioration de votre système audio
Vous pouvez utiliser cet ampli-tuner comme un préamplificateur
(amplificateur de commande) quand vous connectez des
amplificateurs de puissance aux prises PREOUT sur le panneau
arrière en utilisant un câble muni de fiches cinch (non fourni).
• Connectez la fiche blanche à la prise audio gauche et la fiche
rouge à la prise audio droite.
Vue arrière
Enceinte avant gauche
Amplificateur
de puissance
R
R
FRONT
SUB
WOOFER
R
SURR
L
SURR
BACK
R
L
Amplificateur
de puissance
Amplificateur
de puissance
Enceinte surround
gauche
Gauche / Droite
Enceinte surround arrière
Enceinte avant droite
Enceinte centrale
L
Amplificateur
de puissance
L
CENTER
R L
R L
PREOUT
R
L
R L
Enceinte surround
droite
