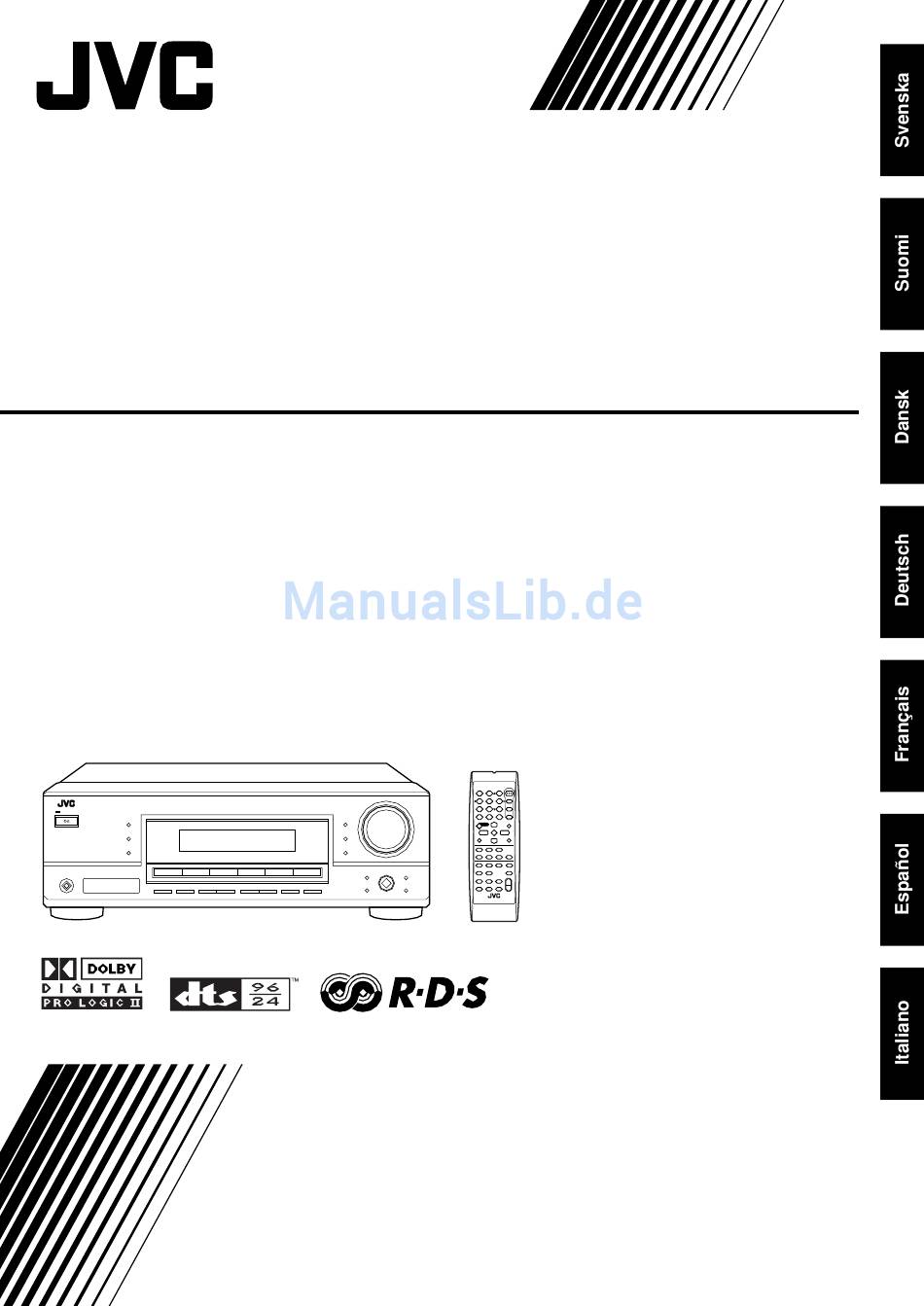

Seite 1 AUDIO/VIDEO CONTROL RECEIVER AUDIO/VIDEO-FÖRFÖRSTÄRKARE AUDIO/VIDEO-VASTAANOTIN AUDIO/VIDEO FORFORSTÆRKER AUDIO/VIDEO-RECEIVER MIT STEUEREINHEIT RECEPTEUR DE COMMANDE AUDIO/VIDEO RECEPTOR DE CONTROL DE AUDIO/VÍDEO RICEVITORE DI CONTROLLO AUDIO/VIDEO RX-5052S TA/NEWS/INFO DISPLAY MODE INSTRUCTIONS BRUKSANVISNING KÄYTTÖOHJE INSTRUKTIONSBOG BEDIENUNGSANLEITUNG MANUEL D’INSTRUCTIONS MANUAL DE INSTRUCCIONES LVT1290-005B ISTRUZIONI [EN]...
Seite 2 Varningar, att observera och övrigt/Varoitukset, huomautukset, yms/ Advarsler, forsigtighedsregler og andet/Warnung, Achtung und sonstige Hinweise/Mises en garde, précautions et indications diverses/Avisos, precauciones y otras notas/Avvertenze e precauzioni da osservare Att observera—STANDBY/ON knapp! Drag ur nätkontakten för att stänga av strömmen fullständigt. Nätströmmen stängs inte av i något läge av STANDBY/ON knappen.
Seite 3 Per I’ltalia: ACHTUNG “Si dichiara che il questo prodotto di marca JVC è conforme Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw: 1. Keine Schrauben lösen oder Abdeckungen enternen und alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 nicht das Gehäuse öffnen.
Seite 4 Afstand på 15 cm eller mere Abstand von 15 cm oder mehr Dégagement de 15 cm ou plus Espacio de 15 cm o más 15 cm di distanza o più Framsida RX-5052S Edessä Forside Vorderseite Avant Vägg eller hinder Frente Seinä...
Seite 107 Einführung zu den DSP-Modi ..........29 Einstellen der Lautstärke ............10 Aktivieren der DSP-Modi ............30 Den Subwoofer-Klang ein- und ausschalten ......11 Bedienen von JVC-Audio-/ Auswählen des Analog- oder Digitaleingangsmodus ....11 Videokomponenten ........31 Einstellen der Display-Helligkeit ..........12 Dämpfen des Eingangssignals ..........
Seite 108: Regler Und Tasten

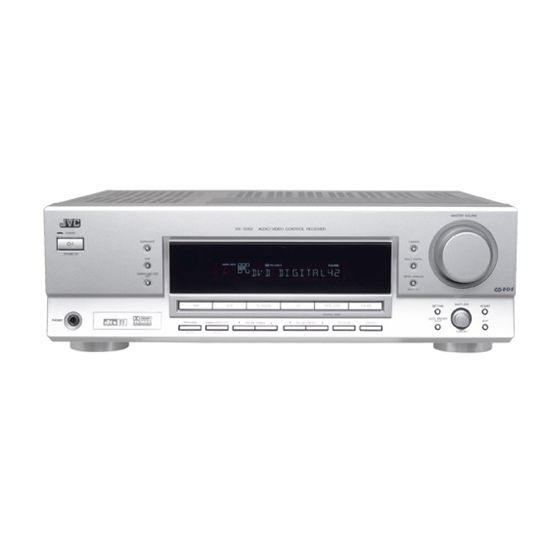

Regler und Tasten Frontplatte 1 2 3 4 7 8 9 p MASTER VOLUME RX–6030V AUDIO/VIDEO CONTROL RECEIVER STANDBY SURROUND DIMMER STANDBY/ON INPUT DIGITAL DUALMONO 3D - PHONIC VIRTUAL SB RDS TA NEWS INFO TUNED STEREO AUTO MUTING SLEEP H.PHONE PRO LOGIC DSP DIGITAL EQ INPUT ATT...
Seite 109: Geräterückseite
Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten. Fernbedienung 1 10 Zifferntasten zum Wählen von gespeicherten Kanälen (15, 31) 10 Zifferntasten zur Klangeinstellung (25, 31) 10 Zifferntasten zum Betrieb der Audio-/Videokomponenten (31, 32) A/V CONTROL STANDBY/ON 2 Taste SOUND (25, 31) RECEIVER 3 Taste REC PAUSE (32) TEST...
Seite 110: Erste Schritte
Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse getätigt sind. Erste Schritte In diesem Kapitel wird erläutert, wie Sie die Audio-/Videokomponenten und Lautsprecher an den Receiver anschließen und anschließend den Anschluß an die Stromversorgung herstellen. Hinweis: Vor der Installation Die mitgelieferten Batterien sind für die ersten Einstellungen gedacht.
Seite 111: Anschließen Der Lautsprecher Und Des Subwoofers
Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse getätigt sind. Anschließen der MW-Antenne Anschließen der Lautsprecher und des Subwoofers Sie können fünf Lautsprecher anschließen (zwei Frontlautsprecher, einen Mittenlautsprecher und zwei Surround-Lautsprecher) und MW-Rahmenantenne einen Subwoofer. (gehört zum Lieferumfang) ACHTUNG: •...
Seite 112: Anschließen Des Subwoofers
Schließen Sie das Netzkabel erst an, nachdem alle anderen Erste Schritte Anschlüsse getätigt sind. Anschließen des Subwoofers Anschließen von Audio-/Videokomponenten Sie können die Bassfrequenzen verstärken, indem Sie einen Subwoofer anschließen. Wenn Sie einzelne Komponenten anschließen, sollten Sie auch die Schließen Sie die Eingangsbuchse eines aktiven Subwoofers an der für diese Geräte bestimmten Bedienungsanleitungen durchlesen.
Seite 113 Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse getätigt sind. Anschließen von Videokomponenten DVD-Spieler Verwenden Sie Kabel mit Cinchsteckern (gehört nicht zum Lieferumfang). Schließen Sie den weißen Stecker an die linke Audiobuchse, den roten Stecker an die rechte Audiobuchse und den gelben Stecker an die Videobuchse an.
Seite 114: Digitale Anschlüsse
Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse getätigt sind. Erste Schritte Digitale Anschlüsse Hinweis: Indem Sie den Receiver und die Quellkomponente an die digitalen Im Versandzustand ab Werk können die Anschlüsse DIGITAL IN als digitale Eingänge für die folgenden Geräte benutzt werden: Anschlüsse anschließen, wird die Tonwiedergabequalität erheblich –...
Seite 115: Grundbetrieb
Grundbetrieb Die folgenden Vorgänge werden im allgemeinen ausgeführt, wenn Sie eine Signalquelle wiedergeben wollen. Die folgenden Bedienschritte werden mit den Tasten auf der Frontplatte beschrieben. Für die gleichen Funktionen können Sie auch die Tasten auf der Fernbedienung verwenden, wenn diese gleich oder ähnlich bezeichnet sind.
Seite 116: Signal- Und Lautsprecheranzeigen Im Display
Grundbetrieb Signal- und Lautsprecheranzeigen im Display Auswählen verschiedener Signalquellen für Bild und Ton Durch Überprüfen der folgenden Anzeigen können Sie auf einfache Art und Weise bestätigen, welche Lautsprecher Sie aktivieren und Sie können das Bild einer Videokomponente und gleichzeitig den welche Signalquellen vom Receiver wiedergegeben werden.
Seite 117: Wiedergabe Über Einen Kopfhörer
Wiedergabe über einen Kopfhörer: Auswählen des Analog- oder Remote Sie können über die Kopfhörer nicht nur Stereo-Software Digitaleingangsmodus sondern auch Mehrkanal-Software genießen. (Beim Abspielen von Mehrkanal-Software wird der Ton auf die Sind digitale Quellkomponenten über analog und digitale Frontkanäle heruntergemischt). Anschlüsse angeschlossen (siehe Seiten 6 bis 8), können Sie den 1 Drücken Sie die Taste SPEAKERS ON/OFF, um die Eingangsmodus—digital oder analog—für diese Komponenten...
Seite 118: Einstellen Der Display-Helligkeit
Grundbetrieb Bei der Wiedergabe einer im Dolby Digital- oder DTS-Format Dämpfen des Eingangssignals Remote codierten Software können folgende Symptome auftreten: • Zu Beginn erfolgt keine Tonwiedergabe. Wenn der Eingangssignalpegel der Signalquelle zu hoch ist, kann • Beim Durchsuchen oder Überspringen von Kapiteln oder Titeln die Wiedergabe verzerrt sein.
Seite 119: Stummschalten Der Wiedergabe
Die folgenden Grundfunktionen können nur über die Aufnehmen einer Signalquelle Fernbedienung ausgeführt werden. Sie können über den Receiver jede beliebige analoge Signalquelle mit folgenden Geräten aufnehmen mit einem Cassettendeck (oder CD-Recorder), das (der) an die Buchsen TAPE/CDR angeschlossen ist, und mit einem Videorecorder, der an die Buchsen VCR angeschlossen ist.
Seite 120: Empfangen Von Radiosendungen
Empfangen von Radiosendungen Sie können alle Sender einzeln einstellen oder den Senderspeicher verwenden, um einen bestimmten Sender direkt anzuwählen. Manuelles Einstellen von Sendern Remote Verwenden des Senderspeichers 1 Drücken Sie FM/AM zum Wählen des Sobald ein Sender einer Kanalnummer zugeordnet worden ist, kann Wellenbereichs (FM oder AM).
Seite 121: Wählen Des Ukw-Empfangsmodi
So rufen Sie einen gespeicherten Sender ab Wählen des UKW-Empfangsmodi Auf der Frontplatte: Eine UKW-Stereosendung läßt sich nur mit Schwierigkeiten einstellen oder ist verrauscht, Sie können den UKW- 1 Drücken Sie FM/AM zum Wählen des Empfangsmodus ändern, während Sie einen UKW-Sender Wellenbereichs (FM oder AM).
Seite 122: Empfangen Von Ukw-Sendern Mit Rds
Empfangen von Radiosendungen So zeigen Sie die RDS-Informationen an Die folgenden Tuner-Funktionen können nur über die Die RDS-Informationen, die der Sender überträgt, werden im Fernbedienung ausgeführt werden. Display angezeigt. Drücken Sie die Taste DISPLAY MODE auf der Fernbedienung, während Sie einen UKW-Sender hören. •...
Seite 123: Suchen Einer Sendung Nach Pty-Codes
Beschreibung der PTY-Codes: Suchen einer Sendung nach NEWS: Nachrichten. PTY-Codes AFFAIRS: Themensendungen, in der aktuelle Nachrichten ausführlicher behandelt werden—Debatte oder Einer der Vorteile des RDS-Dienstes besteht darin, dass Sie die Analyse. gespeicherten Sender nach einem bestimmten Sendungstyp durchsuchen können (siehe Seiten 14 und 15), indem Sie die INFO: Sendungen mit dem Zweck, Informationen im entsprechenden PTY-Codes eingeben.
Seite 124: Automatisches Umschalten Auf Eine Gewünschte Sendung
Empfangen von Radiosendungen Automatisches Umschalten auf Wenn eine andere Signalquelle als „UKW“ eine gewünschte Sendung eingestellt ist Wenn ein Sender mit der Ausstrahlung einer Ein weiterer praktischer RDS-Dienst wird „Enhanced Other Networks“ FALL 3 Sendung beginnt und die aktuelle Signalquelle (Vorübergehendes Umschalten auf eine gewünschte Sendung) genannt.
Seite 125: Grundeinstellungen
Grundeinstellungen Einige der folgenden Einstellungen sind nach dem Anschluß und der Anordnung der Lautsprecher erforderlich, andere erleichtern den Betrieb. Sie können QUICK SPEAKER SETUP dazu verwenden, um Ihre Lautsprecherkonfiguration auf einfachste Weise einzustellen. 5 Drücken Sie auf MULTI JOG (PUSH SET). Quick Speaker Setup Remote Es wird „COMPLETE“...
Seite 126: Grundeinstellungen
Grundeinstellungen Grundeinstellungen Grundverfahren Remote Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen: • Sie können nur die aktuell zur Verfügung stehenden Einstellungen auswählen. Weitere Einzelheiten finden Sie in der Beschreibung zu jeder Einstellung. Parameter Vorgehensweise Siehe Seite SUBWOOFER* Subwoofer registrieren.
Seite 127: Einstellen Der Lautsprecher
¶ Lautsprecherabstand—FRONT L DIST, FRONT R DIST, Einstellen der Lautsprecher CENTER DIST, SURR L DIST, SURR R DIST Um den bestmöglichen Surround-Klang für die Surround- und DSP- Modi zu erzielen, müssen Sie die Informationen über die Legen Sie den Abstand der Lautsprecher zu Ihrem Sitzplatz Lautsprecheranordnung eingeben, nachdem alle Anschlüsse innerhalb eines Bereichs von 0,3 m (1 Fuß) bis 9,0 m vorgenommen worden sind.
Seite 128: Auswählen Von Haupt- Und Subkanal
Grundeinstellungen ¶ Übergangsfrequenz—CROSSOVER Auswählen von Haupt- und Subkanal Sie können die Übergangsfrequenz für die kleinen verwendeten Bei der Wiedergabe von digitaler Software, die im Dual Mono- Lautsprecher wählen. Die Signale, die sich unter dem Modus aufgenommen ist bzw. ausgestrahlt wird (siehe Seite 27), voreingestellten Frequenzpegel befinden, werden an den können Sie den gewünschten Wiedergabeklang (-kanal) von einem Subwoofer gesendet und von diesem reproduziert (oder von den...
Seite 129: Einstellungen Für Einfachen Und Effektiven Surround-Betrieb
¶ Virtual Surround Back—VIRTUAL SBACK Einstellungen für einfachen und effektiven Surround-Betrieb Sie können bei der Wiedergabe von Dolby Digital Surround EX- ¶ Auto Surround-Funktion—AUTO SURROUND Software oder DTS-ES-Software das Klangerlebnis über den hinteren Surround-Kanal auch ohne hinteren Surround- Auto Surround funktioniert, wenn das Gerät das eingehende Lautsprecher genießen.
Seite 130: Sound-Einstellungen
Sound-Einstellungen Nach dem Einstellen der Grundeinstellungen können Sie Sound-Parameter an Ihre Vorlieben anpassen. Grundeinstellungen Grundverfahren Remote Auf den folgenden Seiten können Sie die folgenden Einstellungen vornehmen: • Sie können nur die Parameter einstellen, die dem aktuellen Klangmodus zugeordnet sind. Parameter Vorgehensweise Siehe Seite DEQ 63HZ...
Seite 131: Einstellen Des Frequenzgangausgleichs
Einstellen des Frequenzgangausgleichs Die Fernbedienung kann ebenfalls zum Sie können den Frequenzgangausgleich nach Ihrem persönlichen Einstellen des Lautsprecher- Geschmack einstellen. Ausgangspegels mit Hilfe des Testtons • Sobald eine Einstellung vorgenommen wird, wird sie für jede TEST FRONT L FRONT R verwendet werden.
Seite 132: Verwendung Der Surround-Modi
Verwendung der Surround-Modi Dieses Gerät kann eine Vielzahl von Surround-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und Anpassungen (siehe Seiten 19 bis 25) werden automatisch angewandt. Erzeugen von Theateratmosphäre Einführung zu den Surround-Modi In einem Kinosaal sind zahlreiche Lautsprecher an den Wänden Dolby Digital* angebracht, um einen beeindruckenden Multi-Surround-Klang zu Dolby Digital ist eine digitale Signalkompressionsmethode, die...
Seite 133 DTS* Was ist Linear PCM? DTS ist eine weitere digitale Signalkompressionsmethode. Sie Unkomprimierte digitale Audiodaten für DVDs, CDs und Video- wurde von Digital Theater Systems Inc. entwickelt und ermöglicht CDs. die mehrkanalige Kodierung und Dekodierung (1ch bis hin zu DVD unterstützt 2 Kanäle bei Abtastfrequenzen von 48/96 kHz 6,1ch).
Seite 134: Aktivieren Der Surround-Modi
Verwendung der Surround-Modi • Für analoge Signalquellen und digitale 2-kanalige Aktivieren der Surround-Modi Software, können Sie eine der folgenden Surround-Modi auswählen. Mit jedem Druck auf die Taste SURROUND, In Abhängigkeit vom eingehenden Signal sind unterschiedliche ändern sich die Surround-Modi wie folgt: Surround-Modi verfügbar.
Seite 135: Verwenden Der Dsp-Modi
Verwenden der DSP-Modi Dieses Gerät kann eine Vielzahl von DSP-Modi automatisch aktivieren. Die gespeicherten Grundeinstellungen und Anpassungen (siehe Seiten 19 bis 25) werden automatisch angewandt. Wenn Sie eine der DSP-Modi aktivieren möchten, drücken Sie Erzeugen eines Klangfeldes die Taste DSP, wobei sich die DSP-Modi jeweils wie folgt ändert: Die Anzeige DSP schaltet sich im Display ebenfalls ein.
Seite 136: Aktivieren Der Dsp-Modi
Verwenden der DSP-Modi All Channel Stereo Aktivieren der DSP-Modi Mithilfe dieses Modus kann ein breiteres stereophones Klangfeld erzeugt werden, indem alle angeschlossenen (und aktivierten) Wenn für eine Signalquelle die DSP-Modi aktiviert werden, so Lautsprecher genutzt werden. werden die in den oben genannten Menüs gespeicherten •...
Seite 137: Bedienen Von Jvc-Audio-/Videokomponenten
• Lesen Sie auch die Bedienungsanleitungen, die zum Lieferumfang der einzelnen Komponenten gehören. • Einige JVC-Videorecorder können zwei Arten von Fernbedienungssignalen erkennen—Code „A“ und „B“. Bevor Sie diese Fernbedienung verwenden, stellen Sie sicher, dass der Fernbedienungscode des angeschlossenen Videorecorders auf „A“ gestellt ist.
Seite 138: Bedienen Der Videokomponenten
Bedienen von JVC-Audio-/Videokomponenten CD-Spieler-Wechsler Bedienen der Videokomponenten Nachdem Sie die Taste CD-DISC gedrückt haben, können Sie Videorecorder folgende Operationen am CD-Spieler-Wechsler ausführen: Sie können immer die folgenden Operationen ausführen: Die Wiedergabe wird gestartet. Es wird an den Anfang des aktuellen (oder...
Seite 139: Fehlerbeseitigung
Fehlerbeseitigung Mit dieser Tabelle können Sie allgemeine Betriebsprobleme lösen. Wenn Sie ein Problem nicht beheben können, setzen Sie sich mit dem Kundendienstzentrum von JVC in Verbindung. PROBLEM MÖGLICHE URSACHE LÖSUNG Das Display schaltet sich nicht ein. Das Netzkabel ist nicht angeschlossen.
Seite 140: Technische Daten
Technische Daten Verstärker Video Videoingangsemplifindichkeit/Impedanz Ausgangsleistung FBAS-Video Stereoempfang 1 V(p-p)/75 Ω DVD, VCR: Frontkanäle: 100 W Sinusdauertonleistung pro Kanal an 8 Ω bei 1 kHz, von weniger als 0,8 % Videoausgangspegel Gesamtklirrgrad (IEC268-3/DIN). FBAS-Video 1 V(p-p)/75 Ω VCR, MONITOR OUT: Raumklangbetrieb Frontkanäle: 100 W Sinusdauertonleistung pro Kanal an...
