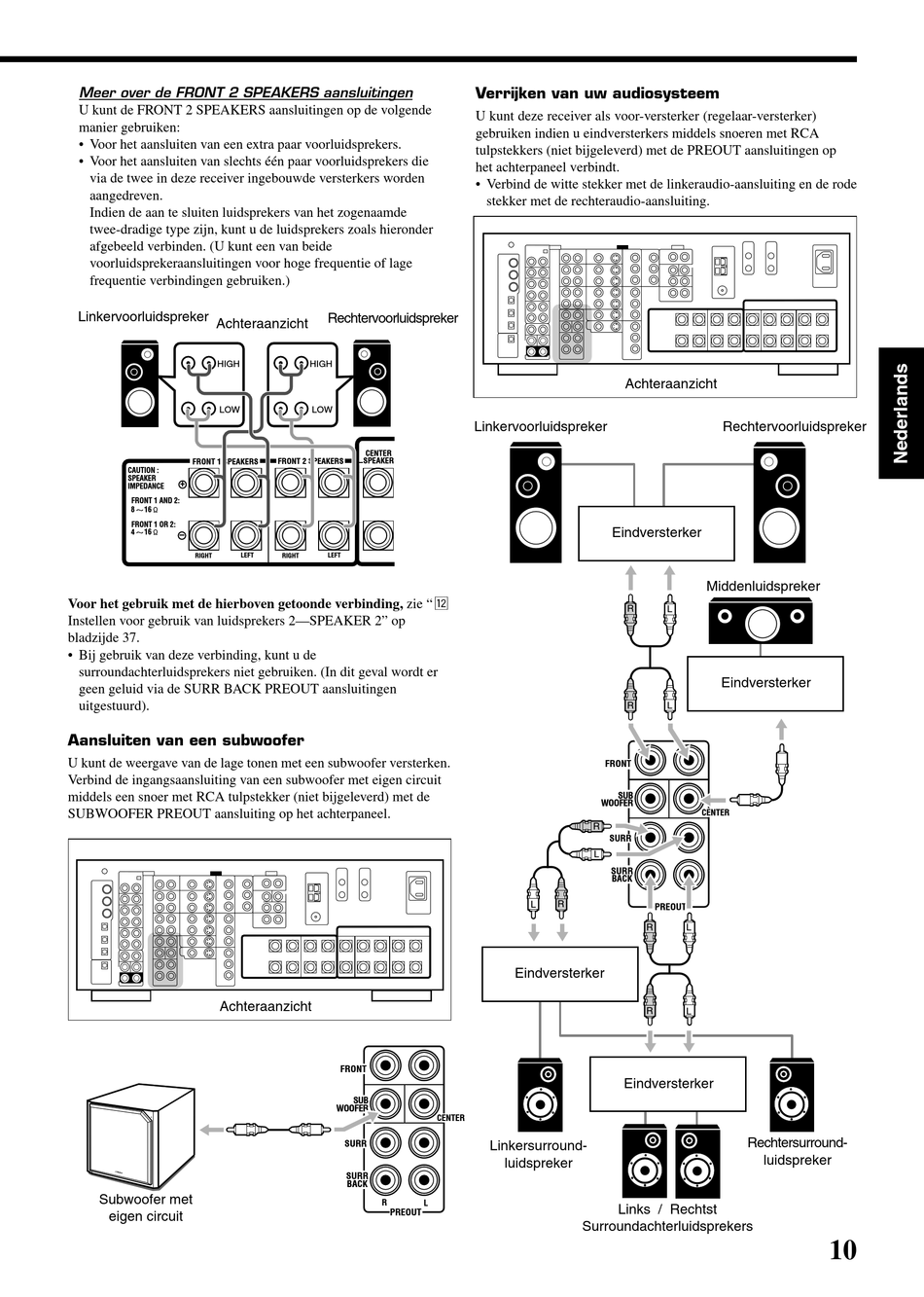

Meer over de FRONT 2 SPEAKERS aansluitingen
U kunt de FRONT 2 SPEAKERS aansluitingen op de volgende
manier gebruiken:
• Voor het aansluiten van een extra paar voorluidsprekers.
• Voor het aansluiten van slechts één paar voorluidsprekers die
via de twee in deze receiver ingebouwde versterkers worden
aangedreven.
Indien de aan te sluiten luidsprekers van het zogenaamde
twee-dradige type zijn, kunt u de luidsprekers zoals hieronder
afgebeeld verbinden. (U kunt een van beide
voorluidsprekeraansluitingen voor hoge frequentie of lage
frequentie verbindingen gebruiken.)
Linkervoorluidspreker
Achteraanzicht
HIGH
LOW
FRONT 1 SPEAKERS
CAUTION :
SPEAKER
+
IMPEDANCE
FRONT 1 AND 2:
8 16
FRONT 1 OR 2:
4 16
–
RIGHT LEFT
Voor het gebruik met de hierboven getoonde verbinding, zie " w
Instellen voor gebruik van luidsprekers 2—SPEAKER 2" op
bladzijde 37.
• Bij gebruik van deze verbinding, kunt u de
surroundachterluidsprekers niet gebruiken. (In dit geval wordt er
geen geluid via de SURR BACK PREOUT aansluitingen
uitgestuurd).

Aansluiten van een subwoofer

U kunt de weergave van de lage tonen met een subwoofer versterken.
Verbind de ingangsaansluiting van een subwoofer met eigen circuit
middels een snoer met RCA tulpstekker (niet bijgeleverd) met de
SUBWOOFER PREOUT aansluiting op het achterpaneel.
Achteraanzicht
Subwoofer met
eigen circuit
Rechtervoorluidspreker
HIGH
LOW
CENTER
FRONT 2 SPEAKERS SPEAKER
RIGHT LEFT
FRONT
SUB
WOOFER
CENTER
SURR
SURR
BACK
R L
PREOUT
Verrijken van uw audiosysteem
U kunt deze receiver als voor-versterker (regelaar-versterker)
gebruiken indien u eindversterkers middels snoeren met RCA
tulpstekkers (niet bijgeleverd) met de PREOUT aansluitingen op
het achterpaneel verbindt.
• Verbind de witte stekker met de linkeraudio-aansluiting en de rode
stekker met de rechteraudio-aansluiting.
Achteraanzicht
Linkervoorluidspreker
Eindversterker
R
R
FRONT
SUB
WOOFER
R
SURR
L
SURR
BACK
R
R
L R
R
Eindversterker
R
Eindversterker
Linkersurround-
luidspreker
Links / Rechtst
Surroundachterluidsprekers
Rechtervoorluidspreker
Middenluidspreker
L
Eindversterker
L
CENTER
L
L
PREOUT
L
L
Rechtersurround-
luidspreker
10
